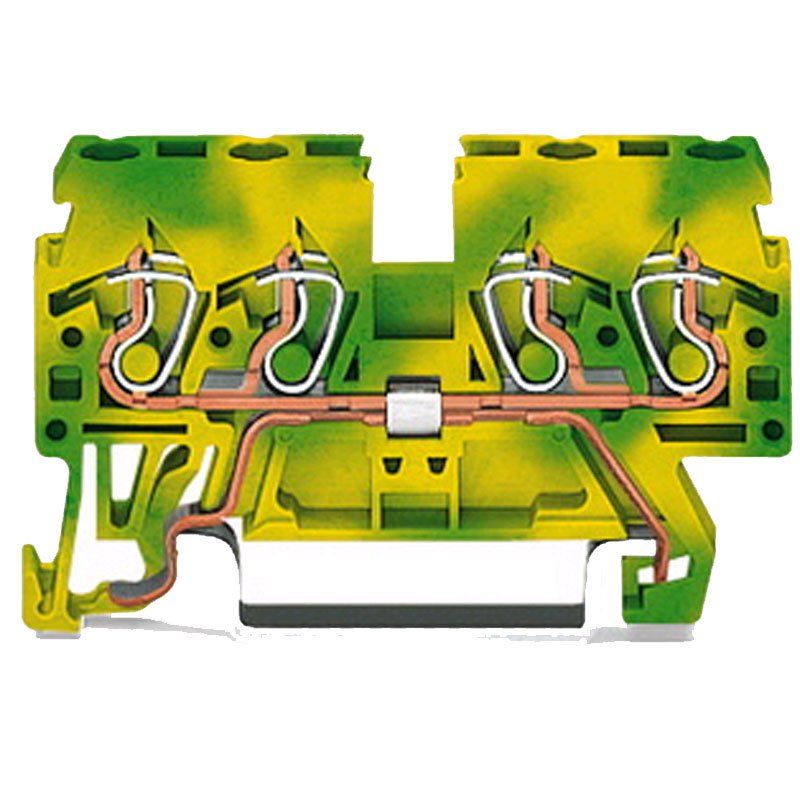

Wago 4-Leiter-Schutzleiterklemme 870-837 – kompakte PE-Sammelklemme
Sollen mehrere Schutzleiter an einem Punkt zusammengeführt werden, ohne dafür viel Platz auf der Tragschiene zu opfern, bietet sich eine mehrpolige Schutzleiterklemme an. Die Wago 870-837 nimmt vier Leiter auf und bleibt dabei dank schmaler COMPACT-Bauform platzsparend.
Sie gehört zur grün-gelben Schutzleiter-Serie und ist damit in jeder Klemmenreihe klar als PE-Klemme erkennbar.
Einsatzbereiche
Die Klemme eignet sich für Verteiler und Schaltschränke, in denen mehrere Schutzleiter zusammengeführt und gemeinsam abgesichert werden müssen. Durch die schmale Bauweise lässt sie sich gut in dicht belegte Klemmenreihen integrieren, in denen mehrere Potentiale nebeneinander benötigt werden.
Vorteile bei Montage und Einsatz
Vier Leiter lassen sich an einer einzigen Klemme zusammenführen, was Verdrahtungsaufwand und Platzbedarf gegenüber Einzelklemmen reduziert. Der Käfigklemmen-Anschluss (CAGE CLAMP) ermöglicht eine werkzeuglose, sichere Kontaktierung jedes einzelnen Leiters.
Technik in Kürze
Die 870-837 ist für ein Potential mit vier Anschlussstellen ausgelegt, die Abisolierlänge liegt bei 6 bis 7 mm. Mit 5 mm Breite, 55 mm Höhe und 55 mm Tiefe sowie einem Gewicht von rund 8,7 Gramm ist sie kompakt gebaut. Das Gehäuse besteht aus Polyamid 66, der maximale Isolationsdurchmesser der Leiter liegt bei 4,4 mm.
Kompatibilität und Hinweise
Die Klemme wird auf einer Tragschiene DIN 35 montiert. Wichtiger Hinweis: Diese Schutzleiterklemme lässt sich nicht mit Kammbrückern (Push-in-Brückern) kombinieren – für eine gemeinsame Potentialverbindung sind andere Brückungslösungen zu wählen.
Fazit
Mit vier Anschlussstellen auf schmalem Bauraum ist die Wago 870-837 eine praktische Lösung, um mehrere Schutzleiter kompakt und normgerecht zu sammeln.
Kurz zusammengefasst:
- 4-Leiter-Schutzleiterklemme in grün-gelber Kennfarbe
- Schmale COMPACT-Bauform für platzsparende Reihen
- Käfigklemmen-Anschluss ohne Werkzeug
- Montage auf Tragschiene DIN 35
- Nicht mit Kammbrückern kombinierbar
