Beschreibung

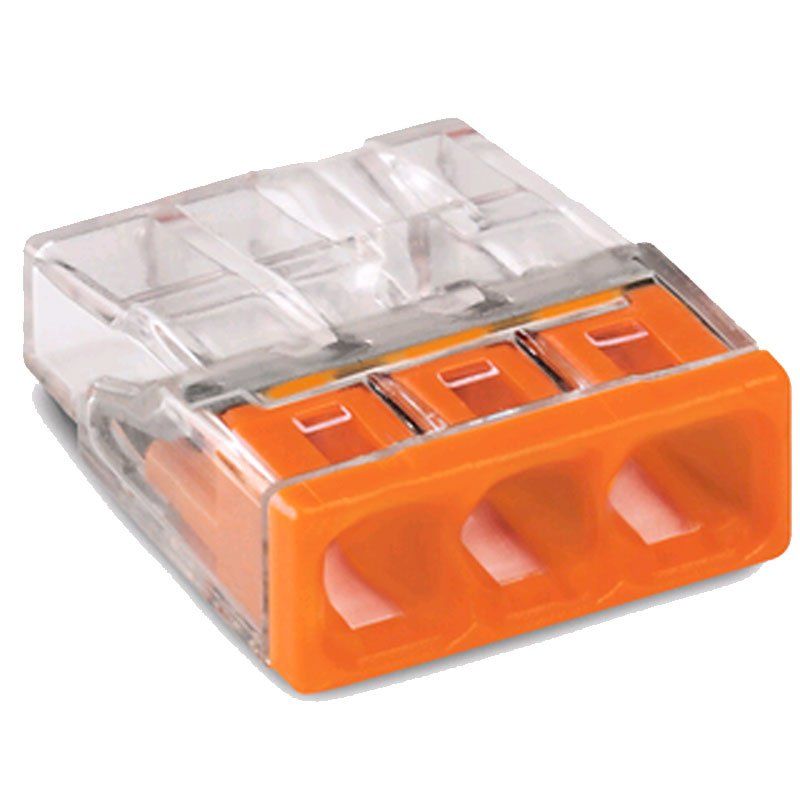

Die Wago COMPACT-Verbindungsdosenklemme 2273-203 verbindet drei eindrähtige Leiter in Installations- und Verteilerdosen. Das transparente Gehäuse mit orangefarbenem Deckel lässt den Leitersitz von außen erkennen.
Produktbeschreibung
Die Klemme arbeitet mit der Push-in-Anschlusstechnik: Eindrähtige Leiter werden ohne Werkzeug direkt eingesteckt. Sie fasst drei Leiter mit einem Querschnitt von 0,5 bis 2,5 mm², die sich beliebig kombinieren lassen. Mit Außenmaßen von 14 × 5,8 × 16,7 mm (B×H×T) baut sie sehr kompakt und passt auch in beengte Dosen.
Wichtige Eigenschaften
- 3 Klemmstellen für eindrähtige Leiter von 0,5 bis 2,5 mm²
- Werkzeuglose Push-in-Anschlusstechnik
- Transparentes Gehäuse mit orangefarbenem Deckel
- Bemessungsspannung 450 V, Bemessungsstrom 24 A
- Maße 14 × 5,8 × 16,7 mm (B×H×T)
- Abisolierlänge rund 11 mm
Einsatzbereich
Die Klemme eignet sich zum schnellen Verbinden und Verzweigen eindrähtiger Kupferleiter in Verbindungsdosen der Elektroinstallation. Die zulässige Umgebungstemperatur beträgt bis zu 60 °C.
Technische Hinweise
Die Klemme ist für eindrähtige (massive) Kupferleiter ausgelegt. Für den Anschluss von Aluminiumleitern ist eine geeignete Kontaktpaste (Wago Alu-Plus) zu verwenden.
