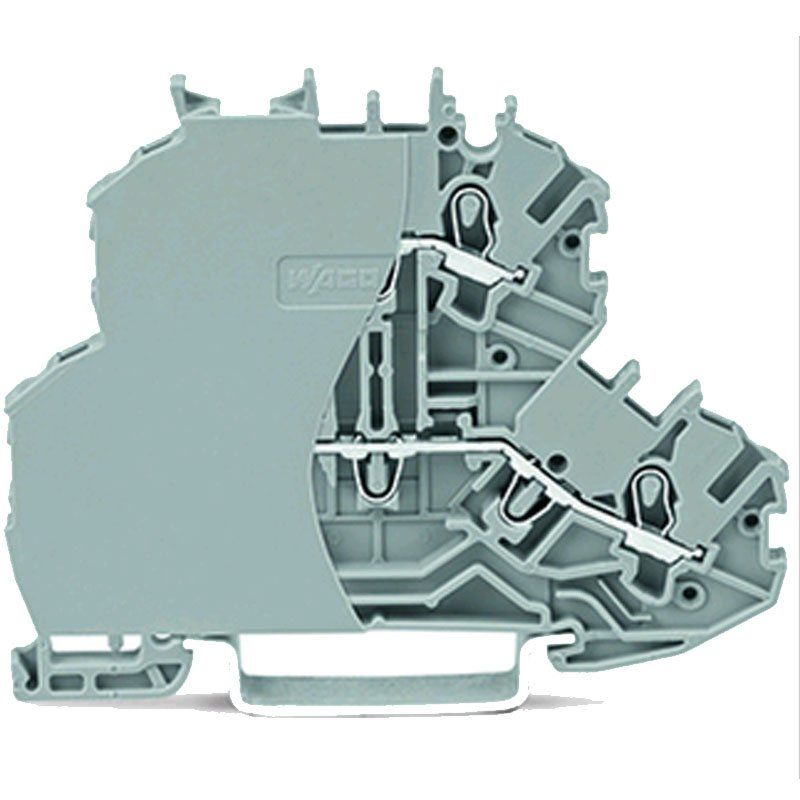

Wago Doppelstockklemme 2000-2201/099-000 – zweistöckige Reihenklemme für zwei Potentiale
Wenn im Schaltschrank zwei getrennte Potentiale auf möglichst wenig Tragschienenlänge geführt werden sollen, ist eine Doppelstockklemme oft die effizienteste Lösung. Die Wago 2000-2201/099-000 stapelt zwei Anschlussebenen übereinander und spart damit gegenüber zwei separaten Einzelklemmen wertvollen Platz.
Sie eignet sich für Durchgangsverbindungen, bei denen beide Ebenen unabhängig voneinander belegt werden.
Einsatzbereiche
Doppelstockklemmen wie diese kommen in Verteilern zum Einsatz, in denen zwei Potentiale platzsparend nebeneinander geführt werden müssen, etwa bei getrennten Steuer- und Laststromkreisen auf engem Bauraum.
Vorteile bei Montage und Einsatz
Durch die zweistöckige Bauweise lassen sich zwei Potentiale auf der Grundfläche einer einzigen Klemme unterbringen, was die benötigte Tragschienenlänge im Vergleich zu zwei Einzelklemmen deutlich reduziert. Der Käfigklemmen-Anschluss (CAGE CLAMP) ermöglicht dabei eine werkzeuglose und sichere Kontaktierung auf beiden Ebenen.
Technik in Kürze
Die Klemme ist für 13,5 A Nennstrom und 800 V Bemessungsspannung ausgelegt, die Bemessungsstoßspannung liegt bei 8 kV, der Verschmutzungsgrad bei 3. Mit 4,2 mm Breite, 51,7 mm Höhe und 69,7 mm Tiefe sowie rund 9,5 Gramm Gewicht ist sie sehr schlank gebaut. Das Gehäuse besteht aus Polyamid 66, die Abisolierlänge liegt bei 9 bis 11 mm.
Kompatibilität und Hinweise
Die Klemme wird auf einer Tragschiene DIN 35 montiert und ist auf Frontverdrahtung in horizontaler Bauform ausgelegt. Bei zweistöckigen Klemmen empfiehlt sich eine klare Kennzeichnung, welche Ebene welchem Potential zugeordnet ist.
Fazit
Für platzsparende Verteileraufbauten mit zwei getrennten Potentialen ist die Wago 2000-2201/099-000 eine kompakte und normgerechte Lösung.
