Beschreibung

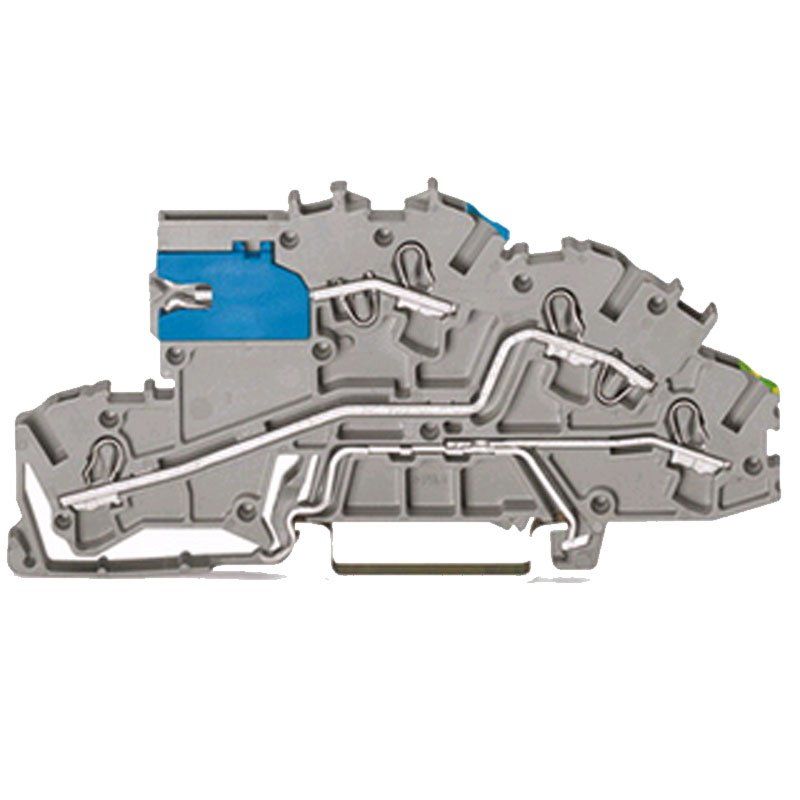

Wago Installationsetagenklemme 2003-7641 mit N-Trennschlitten
Speziell für die Hausinstallation mit den Potentialen NT, L und PE ausgelegt, verbindet die Installationsetagenklemme 2003-7641 von Wago drei Potentiale in einer kompakten Klemme mit N-Trennschlitten. Sie wird auf 35-mm-Tragschiene montiert und ermöglicht durch die Etagenbauweise eine platzsparende Verteilung mehrerer Leiterebenen.
Der Anschluss erfolgt über Käfigklemmen (CAGE CLAMP), was eine sichere Verbindung ohne Schraubarbeiten erlaubt.
Einsatzbereiche
Die Klemme eignet sich für die Verteilung von Neutralleiter, Außenleiter und Schutzleiter in der klassischen Hausinstallation, etwa in Unterverteilungen oder Verteilerdüsen. Der N-Trennschlitten erlaubt es, den Neutralleiterkreis bei Bedarf gezielt zu trennen, was bei Prüf- oder Wartungsarbeiten nützlich ist.
Vorteile bei Montage und Einsatz
Durch die dreistufige Etagenbauweise lassen sich drei Potentiale auf engem Raum unterbringen, ohne auf mehrere einzelne Klemmenreihen ausweichen zu müssen. Die Käfigklemmen-Anschlusstechnik sorgt für einen sicheren Kontakt bei der Frontverdrahtung, die auch nachträgliche Änderungen an der Klemmenleiste erleichtert. Die Potentialkennzeichnung NT/L/PE schafft zusätzliche Übersicht im Verteiler.
Technik in Kürze
Die Klemme ist für einen Nennstrom von 32 A bei 250 V Bemessungsspannung ausgelegt, die Bemessungsstoßspannung beträgt 4 kV. Sie hat drei Potentiale, wird auf 35-mm-Tragschiene montiert und weist eine Abisolierlänge von 10 bis 12 mm auf. Das Gehäuse besteht aus grauem Polyamid 66.
Kompatibilität und Hinweise
Die Klemme ist für die Kombination aus Neutralleiter mit Trennschlitten, Außenleiter und Schutzleiter konzipiert. Bei der Montage auf der 35-mm-Tragschiene sollte die Reihenfolge der Potentiale entsprechend der Kennzeichnung NT/L/PE beachtet werden, damit die Zuordnung im Verteiler eindeutig bleibt.
Fazit
Die Wago 2003-7641 ist eine praktische Etagenklemme für die kompakte Verteilung von NT, L und PE mit der Möglichkeit, den Neutralleiter gezielt zu trennen.
Kurz zusammengefasst:
- Drei Potentiale (NT, L, PE) in einer Etagenklemme
- N-Trennschlitten für gezielte Trennung des Neutralleiters
- Nennstrom 32 A bei 250 V Bemessungsspannung
- Anschluss über Käfigklemmen (CAGE CLAMP)
- Montage auf 35-mm-Tragschiene
