Beschreibung

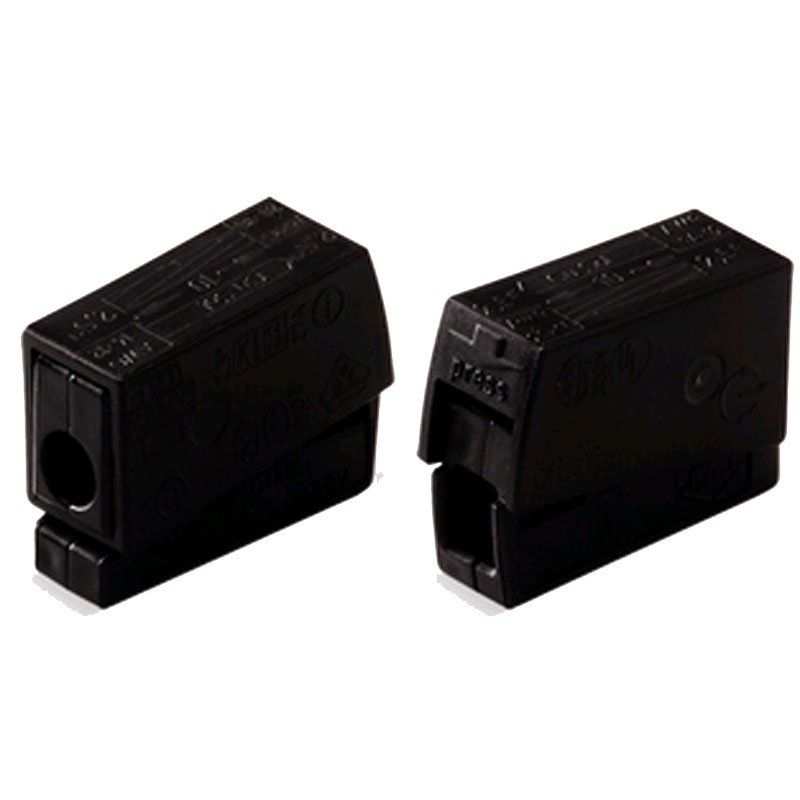

Wago Leuchtenklemme 224-104 für erhöhte Dauerbetriebstemperatur
In Leuchten wird es im Anschlussbereich oft wärmer als in einer normalen Verteilerdose. Die Wago 224-104 ist speziell für diese höhere thermische Belastung ausgelegt und für eine Dauerbetriebstemperatur von 120 °C spezifiziert.
Einsatzbereiche
Die schwarze Klemme dient dem Anschluss von Leuchten, bei denen im Betrieb erhöhte Temperaturen im Klemmenbereich auftreten können. Sie verbindet zwei Leiter an einem Potential über Push-in-Anschluss.
Vorteile bei Montage und Einsatz
Der abisolierte Leiter wird direkt eingesteckt, ein Hebel oder Werkzeug ist nicht nötig. Durch die Auslegung auf 120 °C Dauerbetriebstemperatur bleibt die Verbindung auch bei der für Leuchten typischen Erwärmung zuverlässig.
Technik in Kürze
Die Klemme ist für 24 A Nennstrom bei 400 V Bemessungsspannung ausgelegt, die Bemessungsstoßspannung liegt bei 4 kV. Die Abisolierlänge beträgt 9 bis 11 mm. Mit 8 mm Breite, 15,5 mm Höhe und 20,4 mm Tiefe bei 2,3 g Gewicht ist sie kompakt gebaut.
Kompatibilität und Hinweise
Die Ausführung für 120 °C Dauerbetriebstemperatur unterscheidet diese Klemme von Standardausführungen mit niedrigerer Temperaturfestigkeit. Der Leuchtenanschluss sollte durch eine Elektrofachkraft erfolgen.
Fazit
Die 224-104 ist eine 2-Leiter-Leuchtenklemme mit Push-in-Anschluss, die für die erhöhte Dauerbetriebstemperatur von 120 °C ausgelegt ist und sich damit gezielt für den Leuchtenanschluss eignet.
Kurz zusammengefasst:
- 2 Klemmstellen an einem Potential
- Push-in-Anschluss ohne Werkzeug
- Ausgelegt für 120 °C Dauerbetriebstemperatur
- 24 A Nennstrom bei 400 V Bemessungsspannung
- Kompakte Bauform für den Leuchtenanschluss
