Beschreibung

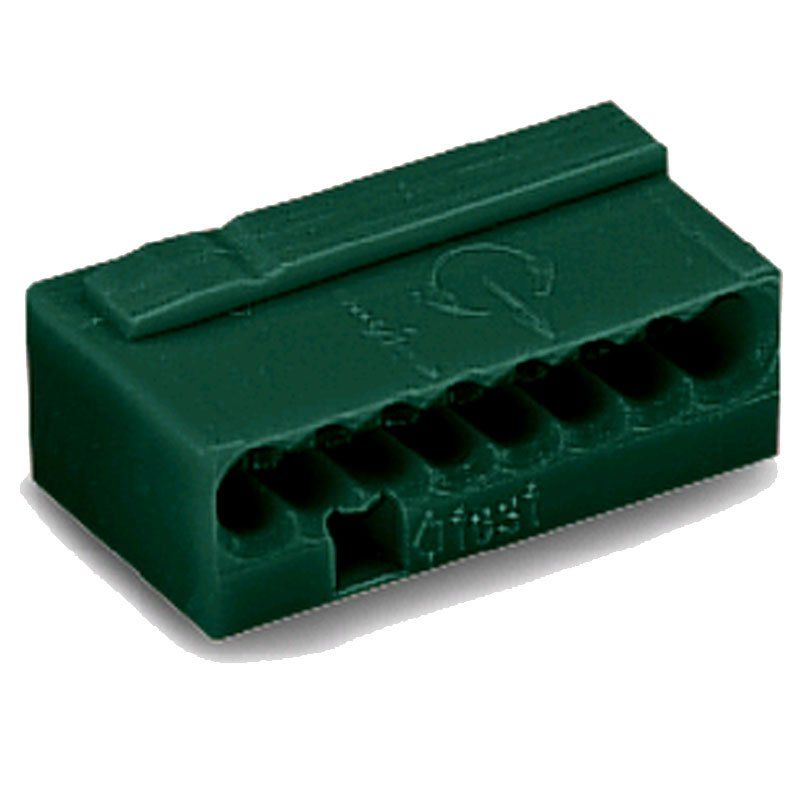

Wago MICRO-Verbindungsdosenklemme 243-208 mit Push-in-Anschluss
Für die Verbindung von Leitern direkt in der Dose bietet Wago mit der 243-208 eine kompakte Verbindungsdosenklemme in Micro-Bauform. Sie ist für die klassische Installation hinter Schaltern, Steckdosen oder in Abzweigdosen gedacht, wo wenig Platz zur Verfügung steht.
Der Anschluss erfolgt über Push-in-Technik, sodass Leiter ohne Schrauben oder Hebelwerkzeug direkt gesteckt werden können.
Einsatzbereiche
Die Klemme eignet sich für die Elektroinstallation in Abzweig- und Verbindungsdosen, in denen mehrere Leiter auf ein gemeinsames Potential zusammengeführt werden. Dank der kleinen Bauhöhe von nur 6,8 mm passt sie auch in flache Dosen, in denen herkömmliche Klemmen kaum Platz finden.
Vorteile bei Montage und Einsatz
Die Push-in-Anschlusstechnik ermöglicht eine schnelle Verdrahtung ohne zusätzliches Werkzeug für das Einstecken der Leiter. Die kompakten Maße von rund 18,4 x 6,8 x 10 mm sorgen dafür, dass auch bei mehreren Klemmen in einer Dose noch ausreichend Platz für die übrige Verdrahtung bleibt. Mit einem Gewicht von nur 1,44 g pro Klemme belastet sie die Dose kaum zusätzlich.
Technik in Kürze
Die Klemme ist für einen Nennstrom von 6 A und eine Bemessungsspannung von 100 V nach EN ausgelegt, bei einer Bemessungsstoßspannung von 1,5 kV. Sie verfügt über ein Potential und wird seitlich verdrahtet, die Abisolierlänge beträgt 5 bis 6 mm. Der Verschmutzungsgrad ist mit 2 angegeben, das Gehäuse ist in dunkelgrau gehalten.
Kompatibilität und Hinweise
Die Klemme ist für Standard-Kupferleiter mit den angegebenen Querschnittsbereichen ausgelegt. Bei ausschließlicher Belegung mit bestimmten Leiterdurchmessern können laut Wago auch 0,5 mm respektive 1,0 mm Durchmesser genutzt werden. Achten Sie beim Einbau auf die seitliche Verdrahtungsrichtung, die für diese Bauform vorgesehen ist.
Fazit
Die Wago 243-208 ist eine platzsparende Lösung für die Leiterverbindung in engen Dosen und überzeugt durch die werkzeuglose Push-in-Montage.
Kurz zusammengefasst:
- Push-in-Anschlusstechnik ohne zusätzliches Werkzeug
- Nennstrom 6 A bei 100 V Bemessungsspannung
- Sehr kompakte Bauhöhe von 6,8 mm
- Geringes Gewicht von 1,44 g je Klemme
- Geeignet für enge Abzweig- und Verbindungsdosen
