Beschreibung

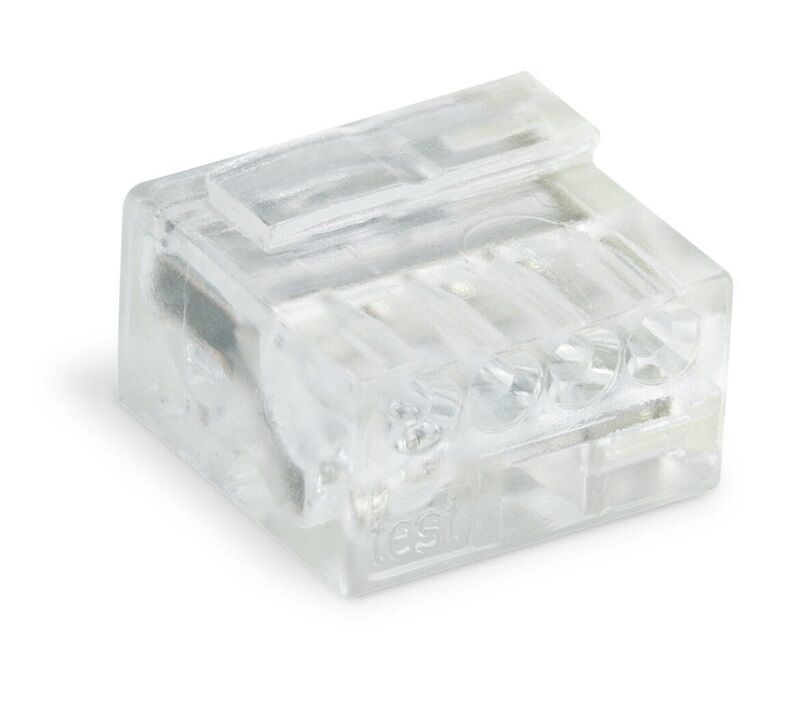

Wago MICRO-Verbindungsdosenklemme 243-144 für eindrähtige Leiter
Transparent, leicht und speziell für eindrähtige Leiter ausgelegt: Die 243-144 aus der Micro-Baureihe verbindet bis zu vier Leiter auf einem Potential und nutzt die PUSH WIRE®-Anschlusstechnik von Wago. Damit richtet sie sich an Installationen, in denen ausschließlich starre, eindrähtige Leiter verbunden werden.
Die transparente Gehäusefarbe erlaubt einen Blick auf die eingesteckten Leiter, was die Kontrolle beim Verdrahten erleichtert.
Einsatzbereiche
Die Klemme eignet sich für die Elektroinstallation in Abzweig- und Verbindungsdosen, wenn mehrere eindrähtige Leiter auf ein gemeinsames Potential zusammengeführt werden sollen. Mit vier Klemmstellen lassen sich auch etwas umfangreichere Verzweigungen in einer einzigen Klemme abbilden.
Vorteile bei Montage und Einsatz
PUSH WIRE® ermöglicht das direkte Einstecken der Leiter ohne Werkzeug – die Prüfung des korrekten Sitzes erfolgt über eine gegenüberliegende Prüöffnung. Mit einem Gewicht von nur 0,8 g und einer Bauhöhe von 6,8 mm ist die Klemme besonders leicht und kompakt. Die transparente Ausführung erleichtert zudem die Sichtkontrolle nach der Montage.
Technik in Kürze
Die Klemme ist für eine Bemessungsspannung von 100 V und einen Bemessungsstrom von 6 A ausgelegt, die Bemessungsstoßspannung beträgt 1,5 kV. Sie verfügt über vier Klemmstellen für ein Potential, angeschlossen werden Kupferleiter mit einem Durchmesser von 0,4 bis 0,5 mm bei einer Abisolierlänge von 5 bis 6 mm. Die Dauergebrauchstemperatur liegt bei bis zu 105 °C.
Kompatibilität und Hinweise
Die Klemme ist ausschließlich für eindrähtige Leiter mit dem angegebenen Durchmesserbereich vorgesehen und wird seitlich verdrahtet. Achten Sie auf die passende Leiterstärke, damit ein sicherer Kontakt über die PUSH WIRE®-Technik gewährleistet ist.
Fazit
Die Wago 243-144 ist eine leichte, transparente Lösung für die werkzeuglose Verbindung mehrerer eindrähtiger Leiter in Abzweigdosen.
Kurz zusammengefasst:
- PUSH WIRE®-Anschlusstechnik ohne Werkzeug
- Vier Klemmstellen für ein Potential
- Nur für eindrähtige Kupferleiter 0,4 bis 0,5 mm
- Transparentes Gehäuse für Sichtkontrolle
- Sehr geringes Gewicht von 0,8 g
