Beschreibung

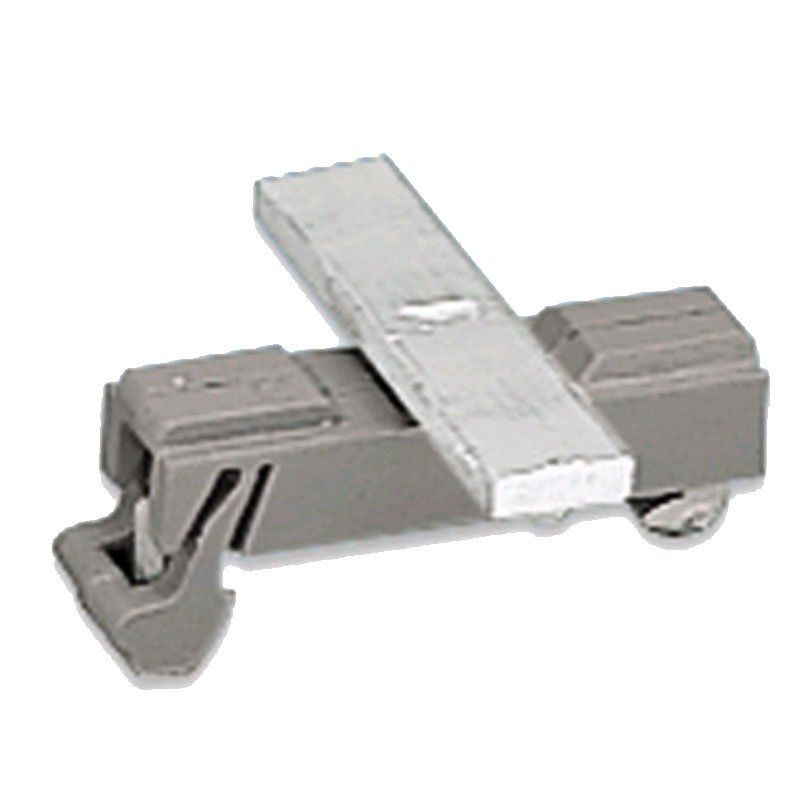

Der WAGO Träger mit Ableitfuß 790-114 verbindet Kabelschirme mit der Tragschiene und stellt so eine niederohmige Erdung für die EMV-gerechte Installation her.
Produktbeschreibung
Das Bauteil wird parallel zur Tragschiene montiert und nimmt Schirmklemmen auf, über die der Schirm eines Kabels aufgelegt und abgeleitet wird. Über die aufgesetzten Schirmklemmen wird der Kabelschirm großflächig kontaktiert, was hochfrequente Störungen zuverlässig ableitet. Der Träger ist 45 mm lang und besteht aus einem Kupferprofil mit den Maßen 10 mm x 3 mm. Das Bauteil ist grau ausgeführt und wiegt 25,5 g.
Wichtige Eigenschaften
- Träger mit Ableitfuß zur Schirmauflage auf der Tragschiene
- Kupferprofil 10 mm x 3 mm, 45 mm lang
- Passend für Schirmklemmbügel der Serie 790 und Schirmanschlussklemmen der Serie 791
- Parallele Ausrichtung zur Tragschiene
- Farbe grau, Gewicht 25,5 g
Einsatzbereich
Der Träger kommt im Schaltschrank- und Steuerungsbau zum Einsatz, wo Kabelschirme sauber aufgelegt und zur Ableitung von Störungen mit der Tragschiene verbunden werden müssen.
