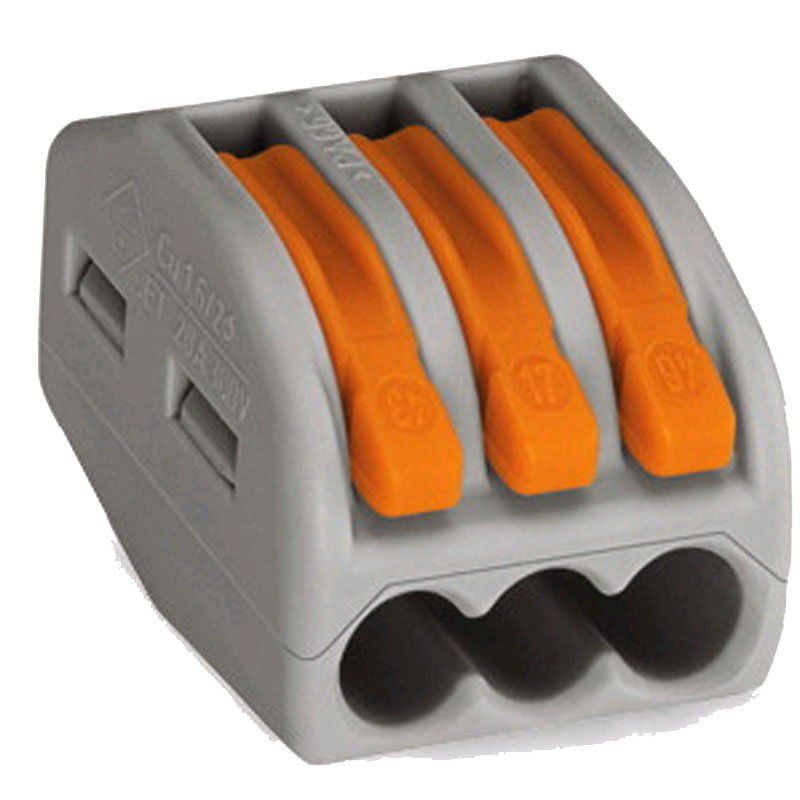

Wago Verbindungsklemme 222-413 – 3-Leiter-Klemme mit Hebel und CAGE CLAMP
Wenn in der Verteilerdose mehrere Adern sicher und ohne Lötkolben oder Schraubendreher verbunden werden sollen, ist eine Hebelklemme wie die Wago 222-413 eine gängige Lösung. Sie nimmt bis zu drei Leiter auf und wird über einen orangefarbenen Betätigungshebel geöffnet und geschlossen.
Einsatzbereiche
Die Klemme eignet sich für die klassische Elektroinstallation in Abzweig- und Verteilerdosen, etwa beim Verbinden von Leitungen in Wand- oder Deckendosen. Da sie sowohl ein- und mehrdrähtige als auch feindrähtige Leiter aufnimmt, lässt sie sich in unterschiedlichen Installationssituationen einsetzen, in denen Leiter im Bereich von 0,08 bis 4 mm² zusammengeführt werden müssen.
Vorteile bei Montage und Einsatz
Der Hebel wird angehoben, der abisolierte Leiter eingeführt und der Hebel wieder heruntergeklappt – ein zusätzliches Werkzeug ist für diesen Schritt nicht nötig. Die CAGE-CLAMP-Anschlusstechnik sorgt für einen definierten Anpressdruck auf den Leiter, was die Verbindung reproduzierbar macht. Die seitliche Verdrahtung erleichtert die Anordnung mehrerer Klemmen nebeneinander in engen Dosen.
Technik in Kürze
Die Klemme ist für einen Nennstrom von 32 A bei einer Bemessungsspannung von 400 V ausgelegt und verträgt eine Bemessungsstoßspannung von 4 kV. Eindrähtige und mehrdrähtige Leiter werden im Bereich 0,08 bis 2,5 mm² angeschlossen, feindrähtige bis 4 mm²; die Abisolierlänge liegt bei 9 bis 10 mm. Zulässig sind sowohl Kupfer- als auch Aluminiumleiter. Das graue Gehäuse mit den drei Klemmstellen misst 17 mm in der Breite, 14,5 mm in der Höhe und 20,5 mm in der Tiefe bei einem Gewicht von 4,3 g.
Kompatibilität und Hinweise
Die Klemme ist für eine Dauergebrauchstemperatur bis 85 °C und eine Umgebungstemperatur bis +40 °C spezifiziert. Das Gehäuse erfüllt die Brennbarkeitsklasse V0 nach UL 94. Arbeiten an stromführenden Leitungen sollten grundsätzlich nur von einer Elektrofachkraft ausgeführt werden.
Fazit
Die Wago 222-413 ist eine robuste 3-Leiter-Verbindungsklemme für die werkzeuglose Installation in Verteilerdosen, geeignet für Kupfer- und Aluminiumleiter im Querschnittsbereich bis 4 mm².
Kurz zusammengefasst:
- 3 Klemmstellen für bis zu drei Leiter
- Werkzeuglose Bedienung über den orangefarbenen Hebel
- Nennstrom 32 A bei 400 V Bemessungsspannung
- Geeignet für Kupfer- und Aluminiumleiter
- CAGE-CLAMP-Anschlusstechnik für definierten Kontaktdruck
