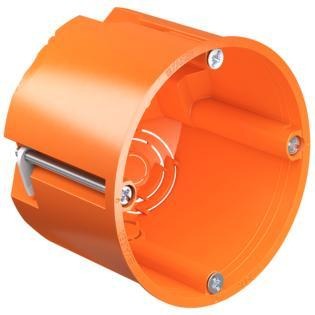

Die KAISER Geräte-Verbindungsdose O-range 9064-02 ist für den Einbau in Hohlwände mit 62 Millimeter Tiefe ausgelegt. Laschenschrauben sorgen laut Hersteller für eine dauerhaft sichere Befestigung, das Fräsloch für die Montage misst 68 Millimeter im Durchmesser.
Neun Einführungen für Leitungen und Rohre
Die Dose bietet eine Rohreinführung bis 20 Millimeter, zwei Kombi-Einführungen für 20 oder 25 Millimeter sowie insgesamt neun Leitungseinführungen unterschiedlicher Größe: drei für 3 x 2,5 oder 5 x 1,5 Quadratmillimeter, eine für 5 x 2,5 oder 7 x 1,5 Quadratmillimeter, drei für 3 x 1,5 Quadratmillimeter und zwei für Kleinspannungsleitungen.
90-Grad-Winkel für Rohrinstallationen
Der Rohreinführungswinkel von 90 Grad erleichtert laut Hersteller die Montage bei Rohrinstallationen. Ausbrechbare Öffnungen nehmen sowohl Leitungen als auch Rohre auf, wobei NYM-Leitungen in der Einführung zurückgehalten und Rohre selbsthemmend geführt werden.
- Tiefe 62 Millimeter, Fräsloch Ø 68 Millimeter
- Für Plattenstärken von 7 bis 40 Millimeter
- Neun Leitungseinführungen in vier verschiedenen Querschnittsgrößen
- Zwei Geräteschrauben, sieben Verbindungsstutzen je Verpackungseinheit
- Kombinierbar mit dem gesamten O-range-Programm
Durchverdrahtung über Verbindungsstutzen
Bei Kombinationen mehrerer Dosen bleibt die Durchverdrahtung über die Verbindungsstutzen vollisoliert. Der Verpackungseinheit liegen dafür sieben Verbindungsstutzen bei, die Innenverpackung umfasst laut Hersteller 25 Dosen, die Versandeinheit 250 Dosen. Die Dose zählt zur KAISER O-range-Baureihe für Hohlwandinstallationen und lässt sich mit deren übrigen Anwendungen kombinieren, sofern die jeweilige Plattenstärke von 7 bis 40 Millimetern eingehalten wird. Die Innenverpackung dieser Dose umfasst laut Hersteller 25 Stück, die Versandeinheit 250 Stück.
