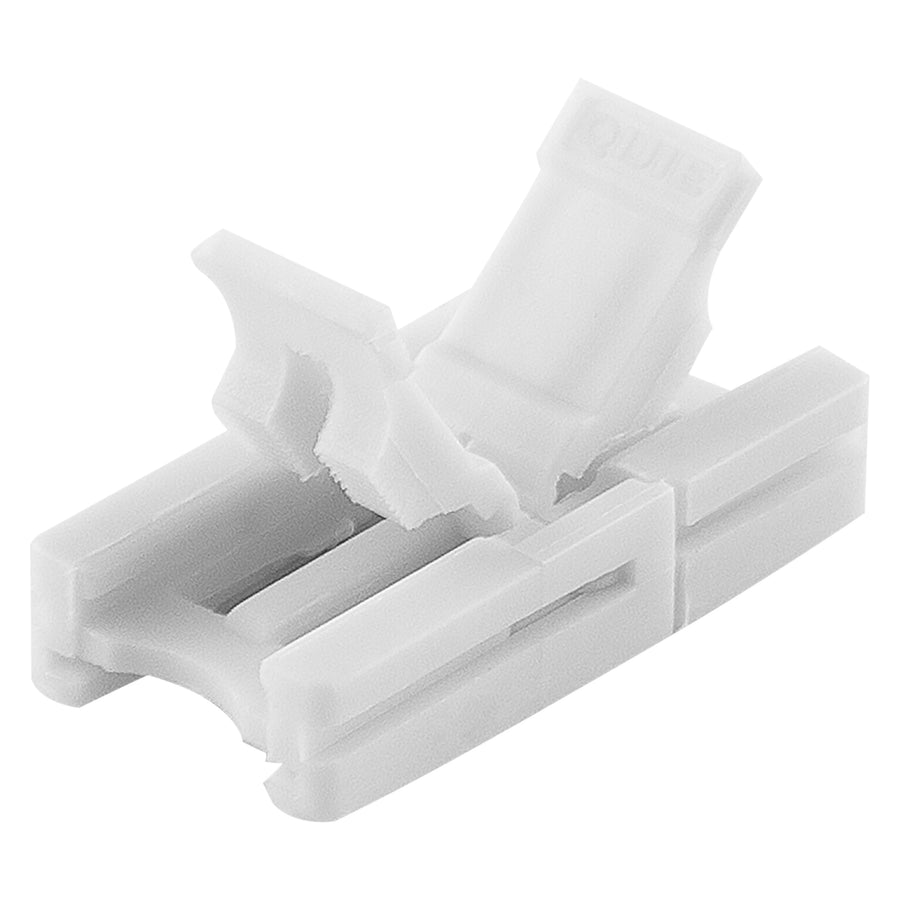

Wer LED-Strips in 24-V-Technik verlegt, steht irgendwann vor der Frage, wie sich zwei Abschnitte sauber und ohne Lötkolben verbinden lassen. Genau hier setzt der LEDVANCE LED-Strip Direktverbinder LS AY-CSD/P2 24V 20,9 mm weiß IP00 an: ein kompakter Verbinder ohne Kabel, der zwei Strip-Enden direkt miteinander koppelt. Er richtet sich an Elektrohandwerk, Facility Management und Ladenbau, eignet sich aber ebenso für die Beleuchtung im eigenen Zuhause.
Direktverbinder ohne Kabel: kompakt und schnell gesetzt
Mit 20,9 mm Länge, 10,5 mm Breite und 4,5 mm Höhe bleibt das Bauteil klein und wiegt nur 1,5 Gramm. Das ist interessant, wo ein Strip in Profilen, Nischen oder hinter Blenden verlaufen soll und wenig Platz bleibt. Die Montage erfolgt werkzeuglos; eingangsseitig ist ein Leitungsquerschnitt von 0,5 mm² angegeben. Der Nennstrom beträgt 5.000 mA bei 24 V. Die weiße Produktfarbe passt zu hellen Profilen und weißen Untergründen.
IP00 bedeutet: Einsatz im trockenen Innenraum
Die Schutzart IP00 gibt keinen Schutz gegen Berührung oder Wasser an. Planen Sie diesen Verbinder deshalb dort ein, wo er trocken, sauber und geschützt untergebracht ist: in Verkaufsregalen, Vitrinen, Empfangstheken, Büromöbeln oder hinter Profilabdeckungen. Im Wohnbereich sind das etwa Regale im Wohnzimmer, die Küche unter den Hängeschränken, das Schlafzimmer, das Homeoffice oder der Hobbyraum. Für Feuchträume, Außenbereiche oder Reinigungszonen mit Wasserstrahl ist diese Ausführung nicht gedacht; dort ist ein IP67-Verbinder wie der LS AY-CSD/P2/P die passendere Wahl. Der Umgebungstemperaturbereich beträgt -20 bis +55 °C, gelagert werden darf zwischen -20 und +80 °C.
Vorteile im Überblick für Profis und Heimwerker
- Kein Kabelstück nötig: Die Ausführung ohne Kabel koppelt zwei Strip-Enden direkt, so entfällt zusätzliche Leitungsführung im Profil.
- Werkzeuglose Montage: Strip-Enden lassen sich ohne Lötstation und Spezialwerkzeug verbinden, was Zeit auf Baustelle und Werkbank spart.
- Flache Bauform: Mit 4,5 mm Höhe und 1,5 g bleibt das Bauteil klein; die Profilinnenmaße sollten Sie trotzdem vorab nachmessen.
- Klare Leistungsdaten: 24 V und 5.000 mA Nennstrom erlauben eine saubere Auslegung gegen Strip-Datenblatt und Netzteil.
- Weiße Optik: Die helle Produktfarbe wirkt in weißen Profilen und auf hellen Möbelflächen zurückhaltend.
Auswahl und Bestellung: Das sollten Sie vorab prüfen
Ein Direktverbinder ist nur dann die richtige Wahl, wenn er zum Strip passt. Vergleichen Sie vor der Bestellung Streifenbreite, Kontaktbild und Polarität mit dem Datenblatt Ihres LED-Strips; diese Angaben sind hier nicht hinterlegt. Außerdem muss die Gesamtlast stimmen: Der Verbinder ist mit 5.000 mA angegeben, die Summe der angeschlossenen Strip-Abschnitte darf diesen Wert nicht überschreiten. Das Netzteil muss zur Betriebsspannung von 24 V und zum Strip passen. Arbeiten an der Verbindung erfolgen im spannungsfreien Zustand; hängt die Anlage am 230-V-Netz, gehört die Netzseite in die Hände einer Elektrofachkraft.
Im Gewerbe lohnt sich der kleine Verbinder vor allem, wenn viele gleichartige Strip-Abschnitte verbunden werden müssen: im Messe- und Ladenbau, in Hotelrezeptionen, bei Möbelherstellern oder in der Veranstaltungstechnik. Facility-Management-Teams halten gern ein paar Stück als Ersatz bereit, um Wartungsarbeiten an Lichtbändern ohne Wartezeit abzuschließen. Privat profitieren Heimwerker, die Lichtleisten im Wohnzimmer, unter Küchenschränken oder im Hobbykeller verlängern oder reparieren möchten.
Bestellen Sie einen kleinen Puffer, wenn mehrere Verbindungsstellen entstehen, und kontrollieren Sie bei Altanlagen zuerst, welcher Strip verbaut wurde. Für Außen- oder Feuchtbereiche wählen Sie die IP67-Ausführung; für den trockenen Innenraum, ob im Büro, im Verkaufsraum oder im Arbeitszimmer, ist dieser weiße Verbinder die schlichte Lösung. Bei Rückfragen zur Kombination mit Ihrem Strip hilft Ihnen unser Team gern weiter.
