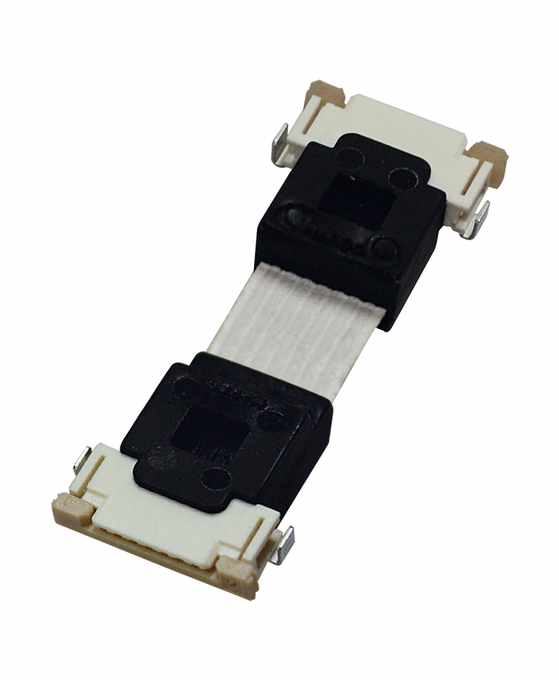

Mit dem LEDVANCE LED-Strip LF-CONN-10 FLEX aus der durchdachten Zubehörfamilie CONNECTsystem verbinden Elektroinstallateure, Schreiner, Ladenbauer und Heimwerker zwei zugeschnittene Teilstücke ungeschützter LED-Streifen schnell, betriebssicher und ganz ohne Lötarbeiten miteinander. Die kompakte Anschlusseinheit verfügt über äußerst geringe Abmessungen von 13,2 mm Länge, 13,2 mm Breite und nur 5,3 mm Höhe bei einem Gesamtgewicht von 11,00 g (Leitungsquerschnitt 0,057 mm²). Sie ist speziell für die ungeschützten (IP00) LED-Bänder der professionellen Produktreihen Linearlight Flex und TEC Flex konstruiert und überbrückt Ecken, Versätze oder Zwischenräume im Handumdrehen.
Werkzeuglose Band-zu-Band-Brücke für Ecken, Kanten und Profilübergänge
In der täglichen Installationspraxis verlaufen Lichtlinien selten nur geradeaus: Ob 90-Grad-Winkel in einer Deckenvoute, der Übergang von einem Regalboden zum nächsten oder das Umgehen eines konstruktiven Hindernisses im Möbelbau – überall dort müssen gekürzte LED-Band-Segmente elektrisch sicher gekoppelt werden. Statt auf der Leiter oder im engen Schrankkorpus mit dem Lötkolben zu hantieren, stecken Sie die beiden an den Schnittmarken getrennten Bandenden einfach stirnseitig in die flachen 13,2 x 13,2 x 5,3 mm großen Klemmköpfe des LF-CONN-10 FLEX ein. Die integrierten Schneid-Klemm-Kontakte greifen sofort fest auf die Leiterbahnen der Platinen zu und stellen eine dauerhaft stabile Verbindung her. Das 11,00 g leichte Bauteil ist für einen weiten Umgebungstemperaturbereich von -30 bis +50 °C (Lagertemperatur -40 bis +85 °C) ausgelegt, enthält 0 mg Edelmetalle und ist frei von gefährlichen Stoffen über 0,1 % Massenanteil.
Alle Vorteile des Systemverbinders LF-CONN-10 FLEX im Überblick
- Lötfreie Band-zu-Band-Kopplung: Verbindet zwei getrennte LED-Strip-Abschnitte werkzeuglos und sicher über Ecken, Kanten und kurze Distanzen hinweg.
- Extrem flache 5,3 mm Bauhöhe: Mit 13,2 x 13,2 mm Kopfgröße passt das CONNECTsystem problemlos in flache Aluminiumprofile und schmale Möbelnuten.
- Passgenau für Linearlight & TEC Flex: Abgestimmt auf ungeschützte LED-Streifen des LEDVANCE Profi-Sortiments für Nutzung an jeder regulären Trennstelle.
- Leichtgewichtige 11,00 g Ausführung: Kein Zug auf die Klebefläche des LED-Bands und einfache Verlegung in verdeckten Kanälen oder Profilen.
- Temperaturfest von -30 bis +50 °C: Zuverlässige elektrische Kontaktqualität für langlebige Lichtinstallationen in Gewerbe und Wohnbau.
Bewährt in Schreinerei, Ladenbau, Objektbau und im eigenen Zuhause
Im gewerblichen B2B-Einsatz nutzen Tischlereien, Küchenbauer, Ladenbauer, Messebauer, Elektroinstallateure, Hotels, Gastronomiebetriebe und das Facility Management diesen flexiblen Brückenverbinder, um mehrteilige Vitrinen- und Regalbeleuchtungen, umlaufende Theken- und Deckenfriese sowie gegliederte Wandpaneele rationell und ohne Ausfallrisiko durch kalte Lötstellen zu verdrahten. Genauso bringt das Bauteil echte Profi- und Hotelqualität in das private Zuhause: Wenn Sie über Eck verlaufende Oberschränke in der Küche, gestufte Bücherregale und Vitrinen im Wohnzimmer und Esszimmer oder den Innenraum eines großen Kleiderschranks im Schlafzimmer beleuchten möchten, gelingt die Eckverbindung im Eigenheim kinderleicht. Auch im Kinderzimmer, im Hausflur, am Schreibtisch im Homeoffice und Arbeitszimmer sowie über der Werkbank im Hobbyraum, Hobbykeller, Keller, in der Garage und in der eigenen Werkstatt spart der Verbinder Zeit und Nerven.
Hinweise zur fachgerechten Montage
Trennen Sie Ihre ungeschützten Linearlight Flex oder TEC Flex LED-Streifen exakt an den aufgedruckten Schnittlinien rechtwinklig durch, führen Sie beide Platinenenden bis zum Anschlag in die Aufnahmen des LEDVANCE LED-Strip LF-CONN-10 FLEX ein und drücken Sie die Verriegelungskappen gleichmäßig zu, bis sie spürbar einrasten. Achten Sie dabei auf die korrekte Polung der Markierungen auf den beiden Bandsegmenten.
