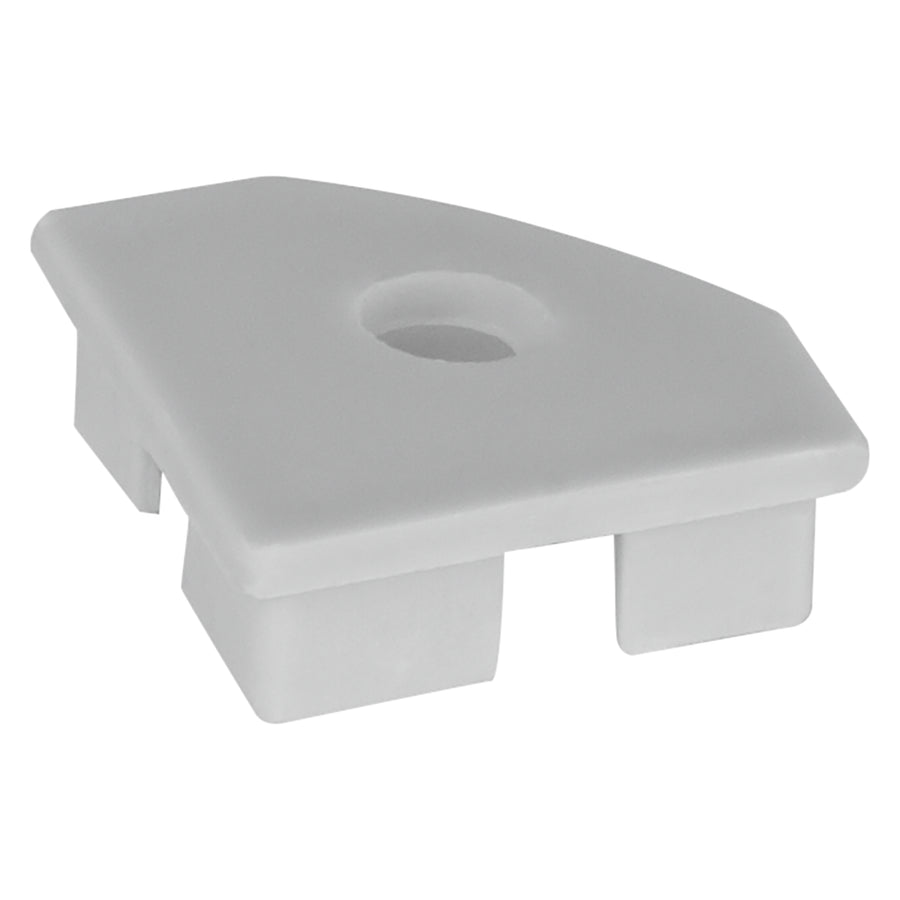

Das LEDVANCE Zubehörteil LS AY-PM06/EC/H ist die mit einer integrierten Kabeldurchführung ausgestattete Endkappe für die symmetrischen 18x18-mm-Eckprofile der Serie PM06 aus der Reihe ENDCAPS FOR MEDIUM PROFILES. Mit präzisen Abmessungen von 8,0 mm Länge, 18,4 mm Breite und 18,4 mm Höhe sowie einem Gewicht von 1,00 g bildet dieses graue Bauteil den funktionalen Abschluss auf der Einspeiseseite des Profils. Es führt das Anschlusskabel des bis zu 12 mm breiten LED-Streifens geordnet nach außen zum Vorschaltgerät oder Steuergerät, während die Stirnfläche des Eckprofils sauber, blickdicht und passgenau verschlossen wird.
Scheuersichere Kabelführung und sauberer Profilanfang
Bei der Installation von Eckprofilen in Möbelecken, unter Oberschränken oder entlang von Wand- und Deckenkanten muss die Zuleitung vom LED-Band sicher zum Treiber oder Controller geführt werden. Ohne passende Durchführungskappe liegt die dünne Kabelisolierung direkt an der scharfen Aluminium-Schnittkante an, was bei Montage, Wärmedehnung oder Reinigung zu Schäden führen kann, und durch das offene Ende tritt ungefiltertes Blendlicht aus. Dank der werksseitig eingearbeiteten Öffnung („H“ für Hole bzw. Kabeldurchlass) entfällt nachträgliches Bohren oder Feilen komplett: Die Anschlusslitze wird geschützt durchgeführt und der Lichtkanal gleichzeitig vor Staub, Schmutz und Fremdkörpern abgeschirmt. Das Material ist für Betriebstemperaturen von -15 bis +45 °C und Lagertemperaturen von -35 bis +85 °C ausgelegt, enthält 0 mg Edelmetalle und ist frei von gefährlichen Stoffen über 0,1 % Massenanteil.
Alle Vorteile auf einen Blick
- Vorbereitete Kabeldurchführung: Ermöglicht die direkte, knick- und scheuersichere Herausführung der LED-Anschlussleitung an der Stirnseite zum Netzteil.
- Passgenau für PM06-Eckprofile (18,4 x 18,4 mm): Mit 8,0 mm Tiefe exakt auf die quadratische Geometrie der Profile LS AY-PM06/E/18X18/12 zugeschnitten.
- Abgestimmte Farbe Grau: Harmoniert nahtlos mit dem grauen Profilgehäuse und deckt Sägekanten nach dem individuellen Kürzen vor Ort sauber ab.
- Verhindert seitliches Streulicht: Dichtet die Stirnseite rund um das Kabel ab und hält Staub sowie Insekten dauerhaft vom LED-Streifen fern.
- Rationelle Steckmontage: Mit nur 1,00 g Gewicht ohne Werkzeug aufsteckbar – spart wertvolle Montagezeit im Objektbau und bei Einzelanfertigungen.
Praxiseinsatz für Elektrohandwerk, Schreinerei und das eigene Zuhause
Im gewerblichen Alltag von Elektroinstallateuren, Ladenbauern, Tischlereien, Messebauern, Hotelausstattern und im Facility Management sorgt diese gelochte Endkappe für normgerechte, aufgeräumte Einspeisepunkte in Verkaufsvitrinen, Regalsystemen, Empfangstresen, Hotelzimmern, Büros und Gastronomieeinbauten. Jede Zuleitung sitzt sofort an der richtigen Stelle und ist dauerhaft gegen mechanische Belastung geschützt. Genauso profitieren Heimwerker im privaten Zuhause von dieser Profi-Detailqualität: Ob bei der Unterbaubeleuchtung über der Arbeitsfläche in der Küche, bei beleuchteten Vitrinen und Schrankwänden im Wohnzimmer und Esszimmer, am Spiegel im Badezimmer, im Kleiderschrank im Schlafzimmer, im Hausflur und Homeoffice oder über der Werkbank in der eigenen Werkstatt, Garage, im Keller und im Hobbykeller – die Stromzuführung gelingt sauber und geschützt.
Perfektes Zusammenspiel im LEDVANCE PM06-System
Kombinieren Sie das LEDVANCE Zubehörteil LS AY-PM06/EC/H am Kabeleingang Ihres 1-Meter- oder 2-Meter-Eckprofils (LS AY-PM06/E/18X18/12/1 bzw. /2) mit der geschlossenen Endkappe LS AY-PM06/EC am gegenüberliegenden Ende. Werden mehrere Eckprofile in Linie miteinander verbunden, erleichtern beidseitig eingesetzte Lochkappen die Durchverdrahtung von Schiene zu Schiene. Zusammen mit den transparenten Montageklammern LS AY-PM06/MB erhalten Sie ein durchdachtes Komplettsystem aus einer Hand, das höchste Ansprüche an Sicherheit, Langlebigkeit und sauberes Design erfüllt.
