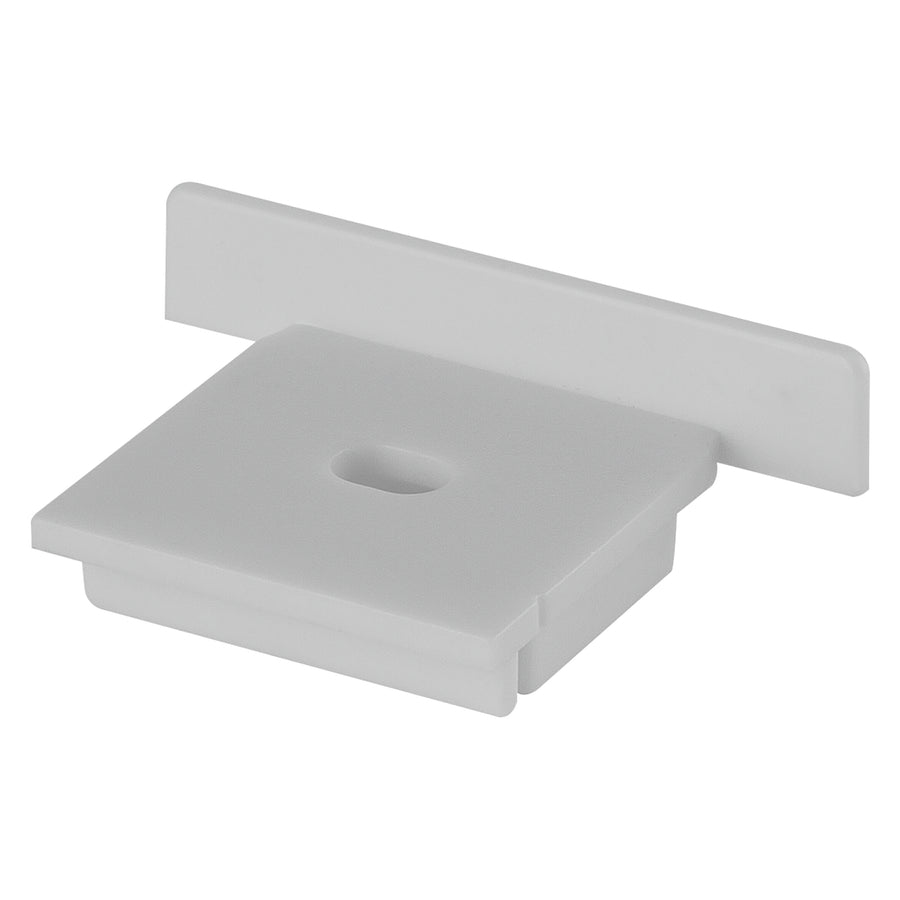

Mit dem LEDVANCE Zubehörteil LS AY-PW02/EC/H erhalten Elektroinstallateure, Trockenbauer, Schreiner, Ladenbauer und Heimwerker die passgenaue System-Endkappe mit vorbereiteter Kabeleinführung (Kürzel „H“ für Hole) für die flächenbündigen LED-Einbauprofile der Serie PW02. Mit Abmessungen von 13,5 mm Länge, 39,7 mm Breite und 26,0 mm Höhe sowie einem Gewicht von 3,00 Gramm in Grau verschließt dieses Bauteil aus der Produktreihe „ENDCAPS FOR WIDE PROFILES“ die Einspeiseseite des Flügelprofils und führt die 24-V-Anschlussleitung des LED-Strips mechanisch geschützt in den Decken-, Wand- oder Möbelhohlraum – ideal für Bürogebäude, Hotels, Gastronomie und Verkaufsräume ebenso wie für Wohnzimmer, Esszimmer, Küche, Badezimmer, Schlafzimmer, Hausflur und Homeoffice im eigenen Zuhause.
Schutz der 24-V-Zuleitung beim Einsetzen in Decken- und Möbelfräsungen
Wenn ein 1 Meter oder 2 Meter langes Einbauprofil samt eingeklebtem LED-Band in einen Decken- oder Wandschlitz eingesetzt wird, entsteht genau am Übergang vom Aluminiumprofil in den Hohlraum eine mechanische Engstelle. Ohne passende Endkappe müsste das Anschlusskabel über den scharfkantigen, gesägten Profilrand gebogen werden, wodurch Isolationsschäden oder Kurzschlüsse drohen. Die 13,5 mm tiefe Endkappe LS AY-PW02/EC/H führt die Zuleitung durch eine glattwandige Öffnung an der Stirnseite heraus, entlastet die Lötstelle auf dem LED-Strip und schottet den 26 mm tiefen Lichtkanal gleichzeitig gegen herabrieselnden Gipsstaub oder Holzspäne aus der Zwischendecke ab.
Die fünf wichtigsten Vorteile der gelochten LEDVANCE Endkappe LS AY-PW02/EC/H
- Integrierte Kabeldurchführung („H“ = Hole): Erspart das zeitraubende Bohren auf der Baustelle und schützt die Kabelisolierung zuverlässig vor den Schnittkanten des Aluminiumprofils.
- Passgenau für Flügelprofil PW02 (13,5 x 39,7 x 26,0 mm, 3 g): Deckt zowel den 26 mm tiefen U-Kanal als auch die seitlichen Auflageflügel der Einbauprofile LS AY-PW02/UW/39X26/14/1 (SKU 1030008514) und LS AY-PW02/UW/39X26/14/2 (SKU 1030008515) bündig ab.
- Schutz vor Baustaub & seitlichem Streulicht: Verhindert, dass Dämmmaterial oder Gipskartonstaub aus der Zwischendecke auf den LED-Strip gelangt oder Licht seitlich in den Deckenschlitz strahlt.
- Stabiler Sitz durch 13,5 mm Aufstecktiefe: Lässt sich werkzeuglos aufstecken und bleibt auch beim Einpassen des Profils in die Fräsung oder Halteklammer zuverlässig in Position.
- Temperaturfest von -15 °C bis +45 °C: Dauerhaft belastbar im thermischen Zusammenspiel mit leistungsstarken LED-Bändern und Aluminium-Kühlprofilen (Lagertemperatur -20 °C bis +80 °C).
Praxistipp für die Einbaumontage in Trockenbau, Ladenbau und Möbelhandwerk
Führen Sie die 500 mm lange Anschlussleitung des LEDVANCE LED-Streifens schon vor dem Einsetzen der Profilschiene in den Decken- oder Möbelausschnitt durch die Endkappe LS AY-PW02/EC/H. Auf der gegenüberliegenden Stirnseite ohne Kabelauslass verwenden Sie die geschlossene Ausführung LS AY-PW02/EC (SKU 1030008511), während die Befestigung im Ausschnitt wahlweise über die Auflageflügel oder die passenden silbernen Montageklammern LS AY-PW02/MB (SKU 1030008513) erfolgt. Bei langen Lichtbändern mit beidseitiger 24-V-Einspeisung wird an beiden Enden jeweils eine gelochte Endkappe montiert.
Unsichtbare Stromzuführung für eingelassene Lichtlinien in Küche, Wohnzimmer und Flur daheim
Auch bei der privaten Wohnraummodernisierung rund um das eigene Zuhause sorgt die gelochte PW02-Endkappe für eine handwerklich saubere Lösung: Ob für flächenbündige Lichtlinien in der Rigipsdecke von Wohnzimmer und Esszimmer, in gefrästen Hängeschränken und Hochschränken in der Küche, im trockenen Deckenbereich von Badezimmer und Ankleidezimmer, im Schlafzimmer und Kinderzimmer oder in Hausflur, Treppenhaus, Arbeitszimmer, Homeoffice und Hobbyraum – die Stromzuführung verschwindet unsichtbar und betriebssicher hinter dem Profil direkt zum 24-V-Treiber. Das offizielle LEDVANCE-Datenblatt und die EU-Konformitätserklärung stehen Ihnen direkt auf dieser Produktseite als PDF zum kostenlosen Download zur Verfügung.
