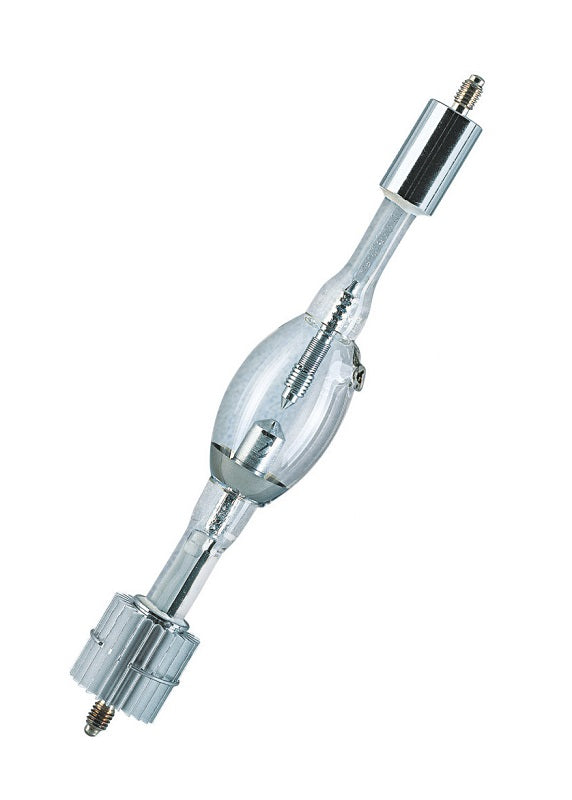

Wenn in einer Belichtungsanlage, einem Fluoreszenzmikroskop oder einem Projektionssystem die Lichtquelle ausgetauscht werden muss, zählt vor allem ein Kriterium: Die Lampe muss mechanisch und elektrisch exakt zur Anlage passen. Die Osram HBO 1001W/BP 47V 16.0A ist eine Gleichstrom-Entladungslampe mit 1000 Watt Leistung, 47 Volt Lampenspannung und 16 Ampere Lampenstrom. Sie richtet sich an Labore, Industrie, Forschung und Werkstätten, aber auch an ambitionierte Hobbyanwender mit eigener Technik.
Technische Daten im Detail: Sockel, Maße und Lichtschwerpunkt
Die Lampe misst 180 mm in der Länge bei einem Durchmesser von 28 mm. Der Lichtschwerpunkt (LCL) liegt bei 78,5 mm, ein entscheidender Wert für die optische Justage in Kollektor- und Reflektorsystemen. Kontaktiert wird die Lampe über zwei unterschiedliche Sockel: Anode SFa11-7 und Kathode SXFc15-6/20. Vergleichen Sie Typbezeichnung, Sockelkombination und Lichtschwerpunkt stets mit den Angaben Ihrer Anlage. Zur Brennstellung führt das Datenblatt den Eintrag Other 2); beachten Sie dazu die zugehörige Fußnote und die Vorgaben des Anlagenherstellers.
Gleichstrombetrieb: Betriebsgerät, Zündung und Installation
Die Lampe arbeitet mit Gleichstrom (DC) und ist nur an einem dafür ausgelegten Betriebsgerät mit Zündgerät zu betreiben, das 16 A Lampenstrom liefern kann. Weder ein Direktbetrieb an 230 V noch ein KVG, VVG oder EVG für Leuchtstofflampen kommt in Frage. Klären Sie vor der Bestellung, welches Netzgerät in Ihrer Anlage verbaut ist und ob Spannungs- und Stromangaben zusammenpassen. Hochdruck-Entladungslampen dieser Bauart erzeugen UV-Strahlung, hohe Temperaturen und stehen im Betrieb unter erhöhtem Innendruck. Der Wechsel erfolgt deshalb im spannungsfreien, abgekühlten Zustand und sollte durch eine Elektrofachkraft oder unterwiesenes Personal mit Schutzbrille bzw. Gesichtsschutz erfolgen. Die Lampe enthält Quecksilber und gehört am Ende ihrer Lebensdauer nicht in den Hausmüll.
Typische Einsatzgebiete von HBO-Lampen in Technik und Labor
Kurzbogenlampen der HBO-Familie liefern eine sehr kompakte, intensive Lichtquelle und kommen deshalb überall dort zum Einsatz, wo viel Licht aus einem kleinen Bogen gebraucht wird: in der Fluoreszenzmikroskopie, bei Belichtungs- und Kopieranlagen, in der Werkstoffprüfung und in Spezialprojektoren. Für Betreiber in Forschung, Industrie, Medizintechnik und Veranstaltungstechnik sind Ersatzlampen oft kritisch, weil jeder Ausfall Prüfstände oder Produktionslinien stoppt. Halten Sie daher eine Reserve vor und dokumentieren Sie Betriebsstunden, um den Wechsel planbar zu machen.
Fünf Gründe für diese Entladungslampe
- Klare Leistungsdaten: 1000 W bei 47 V und 16 A Lampenstrom lassen sich eindeutig mit dem Betriebsgerät Ihrer Anlage abgleichen.
- Definierter Lichtschwerpunkt: Der LCL von 78,5 mm erleichtert die Justage von Optik, Kollektor und Reflektor.
- Kompakte Bauform: 180 mm Länge und 28 mm Durchmesser passen in vorhandene Lampenhäuser, sofern Sockel und Anlagenvorgabe übereinstimmen.
- Eindeutige Sockelkombination: Anode SFa11-7 und Kathode SXFc15-6/20 sorgen für die korrekte Polung im Lampenhaus.
- Planbare Ersatzbeschaffung: Mit einer Reservelampe im Lager halten Sie Prüfstände, Labore und Produktionslinien auch bei Ausfall betriebsbereit.
Profi-Technik auch für Hobbykeller und Werkstatt
Diese Lampe ist kein Leuchtmittel für Wohnzimmer oder Schlafzimmer, sondern Spezialtechnik für anspruchsvolle Anlagen. Dennoch trifft man sie auch in privaten Projekten an: bei Selbstbauern mit Belichtungs- oder Mikroskopieanlage im Hobbykeller, bei Tüftlern in der Werkstatt oder im Arbeitszimmer mit gebrauchtem Laborgerät. Für sie gelten dieselben Regeln wie für Profis: passendes Gleichstrom-Betriebsgerät, spannungsfreier Wechsel und ein gut belüfteter Aufstellort, etwa im Keller oder Hobbyraum. Bei Unsicherheit klären Sie vor der Bestellung Typ, Sockel und Betriebsgerät. Das Datenblatt steht als Download beim Artikel bereit; so vergleichen Gewerbekunden, Elektrohandwerker und Privatanwender in Ruhe Maße, Sockel und elektrische Daten, bevor die Lampe bestellt wird.
