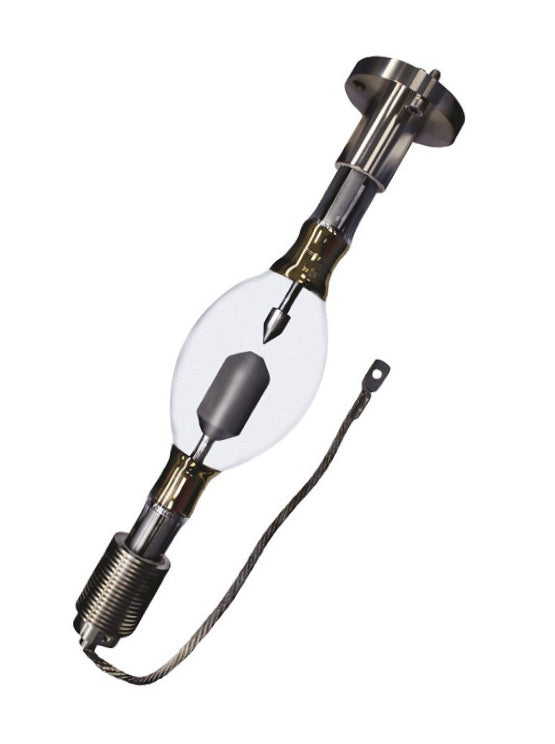

Wer eine Belichtungs- oder UV-Prozessanlage betreibt, weiß: Fällt die Strahlungsquelle aus, steht die Linie. Die Osram HBO 12000W/NHL 100V 100A ist eine Quecksilber-Kurzbogenlampe der obersten Leistungsklasse, gebaut für industrielle Anlagen, in denen intensive UV-Strahlung aus einem kleinen Lichtbogen gezielt gebündelt werden muss. Mit 12.000 W Nennleistung, 100 V Spannung und 100 A Lampenstrom richtet sie sich an Instandhaltungsteams, die typischerweise Anlagen in Elektronikfertigung, Leiterplatten- oder Displayproduktion betreuen, sowie an Servicetechniker, die Ersatz exakt nach Herstellerbezeichnung beschaffen.
Quecksilber-Kurzbogenlampe für anspruchsvolle UV-Belichtung
HBO-Lampen erzeugen ihr Licht in einem Quarzglaskolben, in dem ein Quecksilberbogen zwischen Anode und Kathode unter hohem Druck brennt. Das Ergebnis ist eine nahezu punktförmige Quelle mit den charakteristischen Quecksilberlinien im UV- und sichtbaren Bereich. Genau diese Kombination aus Leuchtdichte und Spektrum nutzen Belichtungssysteme, um feinste Strukturen über Optiken und Reflektoren präzise abzubilden. Bei einer Lampe dieser Größenordnung entscheidet die exakte Geometrie darüber, ob die Anlage nach dem Tausch mit geringem Justageaufwand wieder in Spezifikation läuft.
Abmessungen, Sockel und Lichtschwerpunkt im Überblick
Die Lampe misst 505 mm in der Gesamtlänge bei einem Durchmesser von 124 mm. Der Abstand zum Lichtschwerpunkt (LCL) beträgt 229 mm – ein Wert, auf den die Optik der Anlage abgestimmt ist. Angeschlossen wird über zwei unterschiedliche Sockel: anodenseitig SF46-13/60, kathodenseitig SFa85-16/70. Diese asymmetrische Ausführung verhindert ein vertauschtes Einsetzen und sorgt für eine definierte Polung. Gleichen Sie vor der Bestellung die Bezeichnung der ausgebauten Lampe mit der Anlagendokumentation ab, denn ähnliche HBO-Typen unterscheiden sich oft nur in Sockel, Strom oder Länge.
Betrieb nur am passenden Gleichstrom-Netzteil
Ganz ehrlich: Mit einer 230-V-Steckdose, einem KVG, VVG oder einem EVG für Leuchtstofflampen hat dieses Leuchtmittel nichts zu tun. HBO-Kurzbogenlampen arbeiten an einem speziell ausgelegten Gleichstrom-Netzteil mit Zündeinheit, das auf die elektrischen Kenndaten von 100 V und 100 A abgestimmt sein muss. Der Wechsel erfolgt ausschließlich im spannungsfreien und abgekühlten Zustand durch eine Elektrofachkraft oder geschultes Servicepersonal. Weil Kurzbogenlampen im Betrieb unter hohem Innendruck stehen und intensive UV-Strahlung abgeben, gehören Schutzvisier, Handschuhe und Schutzkleidung zur Grundausstattung. Brennlage und Montagehinweise richten sich strikt nach den Vorgaben von Osram und des Anlagenherstellers.
- Schnelle Wiederinbetriebnahme: Bei gleichem Lampentyp erleichtern identische Maße und ein LCL von 229 mm den 1:1-Tausch und halten den Justageaufwand gering.
- Verwechslungssichere Polung: Unterschiedliche Sockel für Anode und Kathode stellen sicher, dass die Lampe nur in der vorgesehenen Ausrichtung eingesetzt wird.
- Leistungsstarke UV-Quelle: 12.000 W Nennleistung liefern die Energie, die großflächige oder schnelle Belichtungsprozesse in der Fertigung benötigen.
- Planbare Instandhaltung: Wer eine Ersatzlampe rechtzeitig einplant, vermeidet teure Stillstände und legt den Wechsel in ein reguläres Wartungsfenster.
- Eindeutige Typbezeichnung: Die exakte Osram-Bezeichnung erleichtert Einkauf, Dokumentation und die Abstimmung mit dem Anlagenhersteller.
Von der Fertigungshalle bis ins eigene Zuhause
Auch wenn diese Lampe nie in einer privaten Leuchte landet, begegnet Ihnen ihr Einsatzgebiet täglich: Belichtungsverfahren mit Quecksilber-Kurzbogenlampen gehören zu den Prozessen, mit denen Leiterplatten und Displays gefertigt werden. Solche Bauteile stecken im Fernseher im Wohnzimmer, im Laptop im Homeoffice, in der Steuerung des Kochfelds in der Küche und im Akkuschrauber für die heimische Werkstatt. Profi-Qualität aus der industriellen Fertigung erreicht so indirekt auch Ihr Zuhause. Für Garage oder Hobbykeller finden Sie bei uns dagegen passende LED-Leuchtmittel in derselben Markenqualität.
Zuverlässige Beschaffung für Industrie und Servicepartner
Da Lampen dieser Leistungsklasse nicht immer ab Lager verfügbar sind, lohnt sich eine frühzeitige Anfrage zu Lieferzeit und Stückzahl. Leuchtmittelmarkt beliefert Industriebetriebe, Instandhaltungsabteilungen, das Elektrohandwerk, Servicepartner von Anlagenherstellern sowie Forschungseinrichtungen. Ausgediente HBO-Lampen enthalten Quecksilber und gehören in die fachgerechte Entsorgung, keinesfalls in den Hausmüll.
