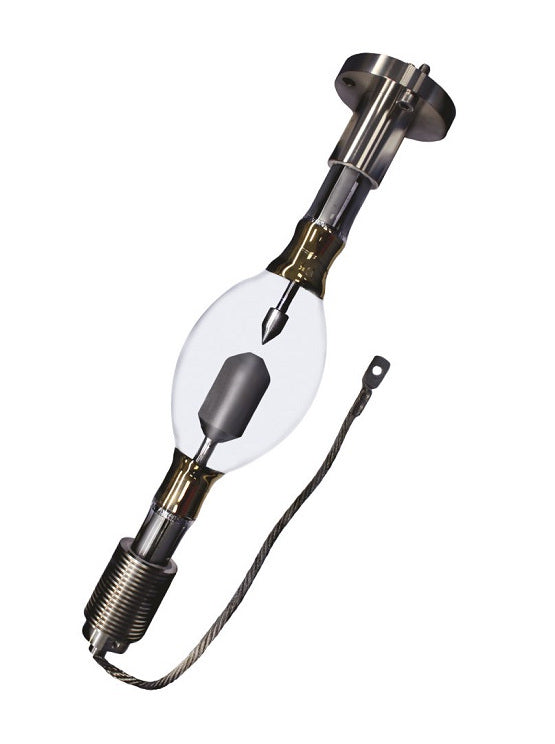

Wenn in einer UV-Belichtungsanlage der Lampenwechsel ansteht, zählt jede Stunde Stillstand. Die Osram HBO 12500W/N 116V 86A ist eine Quecksilber-Kurzbogenlampe für Anlagen, die eine sehr hohe Strahlungsdichte aus einem kompakten Lichtbogen benötigen. Mit 12.500 W Nennleistung, einer Spannungsangabe von 116 V und einem Lampenstrom von 86 A ist sie für großformatige Industrieprozesse ausgelegt und kommt typischerweise in Belichtungsanlagen der Fotolithografie zum Einsatz. Gedacht ist sie vor allem für Instandhaltung, Betriebstechnik und Servicepartner von Anlagenherstellern.
Hochleistungs-UV-Quelle für Lithografie und Belichtung
Im Inneren des Quarzkolbens brennt zwischen zwei massiven Elektroden ein kurzer Quecksilberbogen, der eine außerordentlich hohe Leuchtdichte erzeugt. Das Emissionsspektrum enthält die typischen Quecksilberlinien, die fotoempfindliche Lacke und Resists gezielt reagieren lassen. Weil der Bogen so klein ist, lässt sich das Licht über Spiegel und Linsensysteme sehr effizient sammeln und homogen auf Maske oder Substrat lenken. Für die Betreiber bedeutet das: Ein Original-Ersatz mit identischer Typbezeichnung ist die sicherste Basis für reproduzierbare Prozessergebnisse.
Kenndaten, Lebensdauer und Sockelausführung
Die Lampe ist 500 mm lang und hat einen Durchmesser von 120 mm. Für diesen Typ ist eine Lebensdauer von 1.200 Stunden angegeben – ein wichtiger Wert, um Wechselintervalle, Ersatzteilbevorratung und Wartungsbudgets realistisch zu planen. Anodenseitig ist ein Sockel SF46-13/60 verbaut, kathodenseitig die Ausführung SFaX85-18/70. Gerade die Kathodenvariante kann diese Lampe von verwandten Hochleistungstypen unterscheiden, deshalb lohnt vor jeder Bestellung der Abgleich mit der Aufschrift der Altlampe und der Betriebsanleitung der Anlage.
Elektrische Voraussetzungen und sicherer Lampenwechsel
Eine HBO-Lampe dieser Klasse lässt sich weder direkt an 230 V betreiben noch an einem KVG, VVG oder EVG, wie man es von Leuchtstoff- oder Halogenmetalldampflampen kennt. Erforderlich ist ein auf 116 V und 86 A abgestimmtes Gleichstrom-Netzteil mit Hochspannungszündung, wie es zur jeweiligen Anlage gehört. Den Tausch übernimmt ausschließlich eine Elektrofachkraft oder entsprechend geschultes Servicepersonal – bei spannungsfreier, gegen Wiedereinschalten gesicherter Anlage und vollständig abgekühlter Lampe. Quarzkolben nie mit bloßen Fingern berühren, da Rückstände im Betrieb einbrennen können; Gesichtsschutz und Schutzhandschuhe sind wegen des hohen Innendrucks, unter dem Kurzbogenlampen im Betrieb stehen, unverzichtbar.
- Kalkulierbare Wechselintervalle: Die angegebene Lebensdauer von 1.200 Stunden macht Austauschzyklen und Lagerhaltung für Ersatzlampen gut planbar.
- Volle Prozessleistung: 12.500 W Nennleistung stellen genügend Strahlungsenergie für großflächige und taktzeitkritische Belichtungsschritte bereit.
- Eindeutige Einbaulage: Die unterschiedlichen Sockel an Anode und Kathode schließen ein seitenverkehrtes Einsetzen in die Halterungen praktisch aus.
- Weniger Ausfallrisiko: Wer eine Reservelampe vorhält, begrenzt ungeplante Stillstände im Wesentlichen auf Abkühl- und Wechselzeit.
- Klare Dokumentation: Die exakte Osram-Typbezeichnung vereinfacht Bestellwesen, Wartungsprotokolle und Rückfragen beim Anlagenhersteller.
Industrielle Präzision, die bis in Ihr Zuhause wirkt
In eine private Leuchte gehört diese Lampe selbstverständlich nicht. Doch fotolithografische Prozesse, wie sie mit Lampen dieses Typs betrieben werden, stehen am Anfang vieler Produkte, die Sie privat nutzen: Platinen und Displays stecken im Smart-TV im Wohnzimmer, im Notebook im Arbeitszimmer, in der Dunstabzugshaube der Küche und im Ladegerät in Garage oder Werkstatt. So profitiert auch Ihr Zuhause indirekt von der Präzision industrieller Belichtungstechnik. Für Hobbykeller, Balkon oder Hausflur halten wir dagegen alltagstaugliche LED-Leuchtmittel in gewohnter Markenqualität bereit.
Bestellhinweise für Betreiber und Servicepartner
Hochleistungslampen dieser Art werden nicht in jedem Fall ab Lager geführt, daher empfehlen wir, Lieferzeit und Stückzahl frühzeitig mit uns abzustimmen. Das Angebot richtet sich an Industriebetriebe, Elektronikfertiger, das Elektrohandwerk, technische Dienstleister im Facility Management sowie Forschungslabore. Ausgebrannte Exemplare enthalten Quecksilber; geben Sie sie deshalb über einen zugelassenen Entsorgungsweg zurück, niemals über den Hausmüll.
