Wer in der Mikro- und Photolithographie belichtet, braucht eine Lichtquelle, die Schicht für Schicht dieselbe Strahlungsleistung liefert. Die Osram HBO 2001W/CIL 77A ist dafür eine klassische Kurzbogenlampe: 2.000 Watt Leistung, 77 Ampere Lampenstrom und eine kompakte Stabform mit 329 mm Länge und 62 mm Durchmesser. Dieser Text hilft Laboren, Instandhaltern und Anlagenbetreuern bei der Ersatzbeschaffung und zeigt Technikbegeisterten mit eigener Belichtungsanlage im Hobbykeller, worauf es wirklich ankommt.

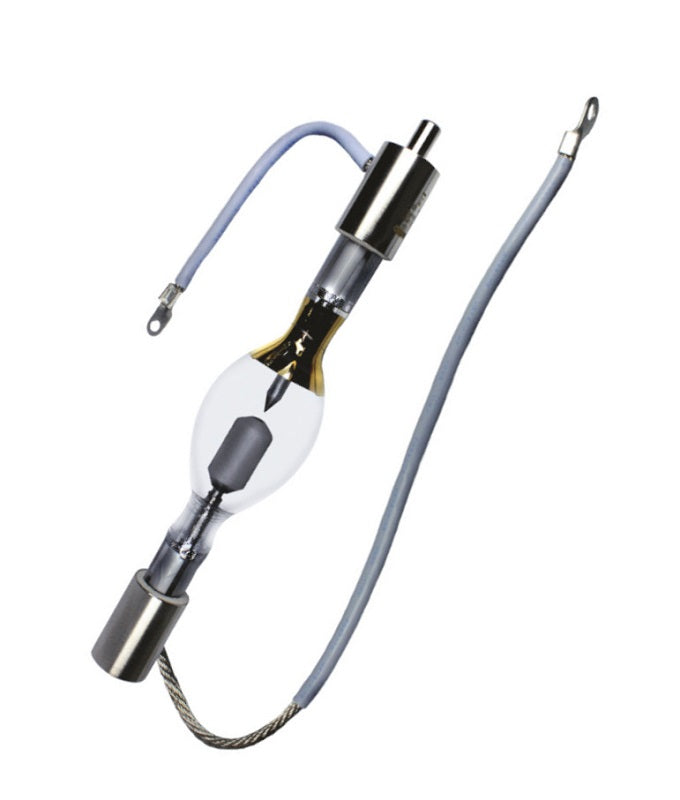

Kurzbogenlampe mit 2000 W für Photolithographie und Belichtung
Die Bauform der Lampe ist bewusst auf optische Systeme ausgelegt: Der Abstand des Lichtschwerpunkts (LCL) beträgt 149 mm, die Gesamtlänge 329 mm. Diese Geometrie entscheidet darüber, ob Lampe, Reflektor und Kondensor exakt zueinander justiert werden können. Als Sockel dienen Anode SF33.5/50 und Kathode SFa33.5-10/50, ein Paar, das im Lampenhaus eine definierte Polarität vorgibt. Die Nennlebensdauer liegt bei rund 1.500 Stunden. Das klingt kurz, ist bei Hochdruck-Kurzbogenlampen dieser Leistungsklasse jedoch üblich und gehört in jede Wartungsplanung: Wer Belichtungsprozesse produktiv fährt, tauscht nach Betriebsstunden und nicht erst nach dem Ausfall.
Netzgerät, Zündung und Sicherheit im Betrieb
Wichtig für die Planung: Diese Lampe läuft nicht am klassischen KVG oder VVG und auch nicht am handelsüblichen EVG, und ein 230V-Direktbetrieb ist ausgeschlossen. Sie benötigt ein auf Lampentyp und 77 A abgestimmtes Gleichstrom-Versorgungsgerät samt Zündgerät, wie es der Hersteller der Belichtungsanlage vorsieht. Lampenwechsel und Verkabelung gehören ausschließlich in die Hände einer Elektrofachkraft, und zwar im spannungsfreien Zustand und nach vollständigem Abkühlen. Hochdruck-Kurzbogenlampen stehen im Betrieb unter erheblichem Innendruck und strahlen kräftig im UV-Bereich; Schutzgehäuse, Augen- und Hautschutz sowie eine geeignete Abluftführung sind Pflicht, nicht Kür.
Praxisvorteile der 2000-W-HBO im Anlagenbetrieb
- Hohe Strahlungsleistung auf kleinem Raum: 2.000 Watt in einer Stabform mit nur 62 mm Durchmesser liefern die Leuchtdichte, die Belichtungsoptiken für scharfe Strukturen benötigen.
- Definierter Lichtschwerpunkt: Mit 149 mm LCL lässt sich die Lampe reproduzierbar im Reflektor positionieren, auch nach dem Austausch.
- Planbare Standzeit: Rund 1.500 Stunden Nennlebensdauer erlauben feste Wechselintervalle und vermeiden ungeplante Stillstände.
- Eindeutige Sockelpaarung: Anode SF33.5/50 und Kathode SFa33.5-10/50 machen die polrichtige Montage nachvollziehbar.
- Dokumentiertes Datenblatt: Das hinterlegte Herstellerdatenblatt unterstützt Einkauf, Qualitätssicherung und Anlagendokumentation.
Von der Halbleiterfertigung bis zum Hobbykeller
Im gewerblichen Umfeld findet die HBO ihren Platz in Mask-Alignern, Belichtungsanlagen für Leiterplatten und Mikrostrukturen sowie in Forschungslaboren, Hochschulen und der Industrie. Facility-Teams und Instandhalter sollten die Lampe als kritisches Verschleißteil führen und einen Ersatz bevorraten, weil Spezialentladungslampen selten spontan im Handel zu bekommen sind. Privatkunden sind hier eine kleine, aber reale Gruppe: Wer in Werkstatt, Hobbykeller oder Hobbyraum eine Belichtungsanlage für eigene Strukturen betreibt, profitiert von derselben Profi-Qualität auch im eigenen Zuhause. Eines gilt jedoch ehrlich festzuhalten: Eine 2.000-Watt-Entladungslampe gehört weder ins Wohnzimmer noch ins Arbeitszimmer. Sie braucht einen belüfteten, abgeschlossenen Raum wie Keller oder Garage mit geeigneter Zuleitung, UV-Schutz und Brandschutzvorsorge.
Bestellhinweise und Kompatibilität prüfen
Prüfen Sie vor der Bestellung die Kennzeichnung der alten Lampe und Ihres Lampenhauses: Sie sollte HBO 2001W/CIL sowie 77A Lampenstrom ausweisen. Abweichende Varianten mit anderem Sockel oder anderer Stromaufnahme sind nicht austauschbar, selbst wenn die Wattzahl übereinstimmt. Das hinterlegte Datenblatt nennt Maße und elektrische Daten verbindlich; bei Unsicherheit klären wir die Zuordnung vorab mit Ihnen. Beschaffer sollten außerdem den Preis pro Betriebsstunde und die Prozesssicherheit bewerten, statt nur auf den Anschaffungspreis zu schauen.
Wer mehrere Anlagen betreut, plant Ersatzlampen am besten gebündelt mit den Wartungsfenstern ein, dokumentiert Betriebsstunden pro Lampe und hält die Daten dieser Spezialentladungslampe im Anlagenbuch bereit. So bleiben Belichtungsergebnisse reproduzierbar und Stillstände kalkulierbar.
