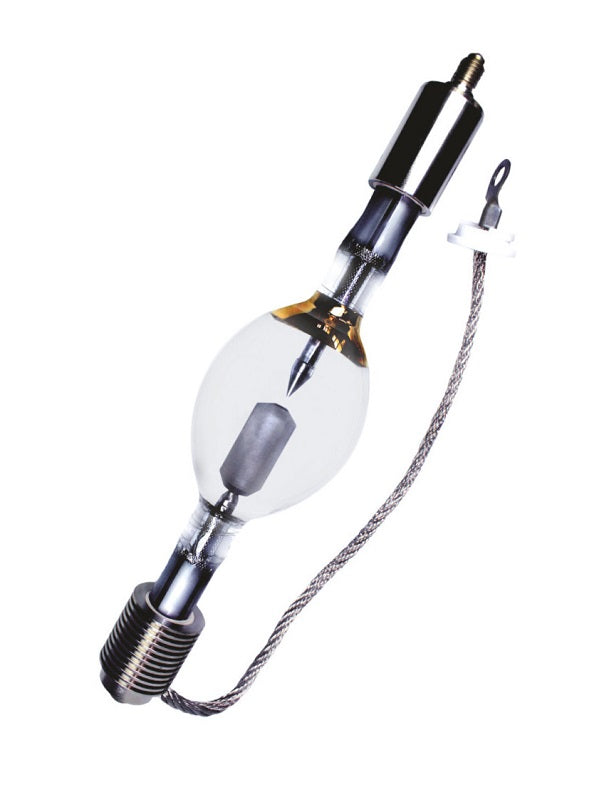

Wenn in einer Belichtungsanlage, einem UV-Härtungssystem oder einer optischen Prüfeinrichtung die Strahlungsquelle nachlässt, zählt vor allem ein typgleicher Ersatz, der elektrisch und mechanisch exakt passt. Die Osram HBO 5000W/CH 4x1 64V 78A ist eine Quecksilberdampf-Kurzbogenlampe der 5.000-Watt-Klasse für den Gleichstrombetrieb. Ihr Licht entsteht in einem sehr kurzen Lichtbogen zwischen Anode und Kathode. Gerade diese nahezu punktförmige Quelle mit hoher Leuchtdichte macht HBO-Lampen in optischen Systemen mit Reflektor und Kondensor so wertvoll.
Technische Eckdaten der 5-kW-Kurzbogenlampe
Bei einer Lampenspannung von 64 V fließt ein Lampenstrom von 78 A, was rechnerisch der Nennleistung von 5.000 W entspricht. Mit 362 mm Gesamtlänge und 80 mm Durchmesser ist die Lampe für ihre Leistungsklasse kompakt gebaut. Entscheidend für die optische Justage ist der Abstand zum Lichtschwerpunkt (LCL) von 156 mm: Nur wenn dieses Maß mit der bisherigen Lampe übereinstimmt, sitzt der Lichtbogen wieder im Brennpunkt des Reflektors. Angeschlossen wird sie über zwei verschiedene Sockel – anodenseitig SFc33.5-50, kathodenseitig SFc33.5-12/50. Osram nennt eine Lebensdauer von 1.500 Stunden, eine verlässliche Basis für die Planung von Wartungsintervallen.
Betrieb nur am passenden Gleichstrom-Netzgerät mit Zündung
Eine HBO-Lampe dieser Größe lässt sich weder direkt an 230 V noch an einem konventionellen Vorschaltgerät (KVG/VVG) oder einem EVG für Leuchtstofflampen betreiben. Erforderlich ist ein auf Leistung und Lampenstrom abgestimmtes Gleichstrom-Lampennetzgerät mit Hochspannungszündung. Die Polarität von Anode und Kathode ist zwingend einzuhalten, die zulässige Brennlage entnehmen Sie dem Herstellerdatenblatt oder der Dokumentation Ihres Anlagenherstellers. Der Wechsel erfolgt ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft oder entsprechend geschultes Servicepersonal. Da Kurzbogenlampen unter hohem Innendruck stehen und beim Bersten Quarzsplitter freisetzen können, gehören Gesichtsschutz, Schutzhandschuhe und Schutzkleidung zur Pflichtausrüstung. Fingerabdrücke auf dem Quarzkolben vor der Inbetriebnahme mit Alkohol entfernen, sonst brennen sie ein. Ausgediente Lampen enthalten Quecksilber und gehören in die fachgerechte Entsorgung.
Einsatzfelder in Industrie, Forschung und Instandhaltung
Kurzbogenlampen dieser Leistungsklasse arbeiten typischerweise in Belichtungssystemen der Halbleiter- und Leiterplattenfertigung, in UV-Aushärtungsanlagen sowie in Laboren und Prüfständen. Für Instandhaltungsteams in der Industrie, für das Elektrohandwerk und für Facility-Management-Dienstleister, die technische Anlagen betreuen, steht vor allem die Planbarkeit im Vordergrund. Diese Vorteile sprechen im Alltag für das Original:
- Typgleicher Austausch: Bei einem Wechsel gegen dieselbe Type bleiben Sockelpaar, Lichtschwerpunkt von 156 mm und elektrische Werte identisch, sodass die Justage meist nur kontrolliert werden muss.
- Planbare Wartung: Die angegebene Lebensdauer von 1.500 Stunden hilft, Lampenwechsel in geplante Stillstandszeiten zu legen und Ersatz rechtzeitig zu bevorraten.
- Hohe Leuchtdichte auf kleinstem Raum: Der kurze Lichtbogen lässt sich mit Reflektor und Optik präzise bündeln – ideal, wenn Strahlung gezielt auf eine definierte Fläche gelenkt werden soll.
- Markenqualität von Osram: Eine gleichbleibende Fertigungsqualität unterstützt reproduzierbare Prozessergebnisse, wenn mehrere Anlagen mit derselben Lampentype bestückt sind.
- Schneller Maßabgleich: Mit 362 mm Länge und 80 mm Durchmesser lässt sich die Lampe vor der Bestellung zuverlässig mit dem verbauten Exemplar vergleichen.
