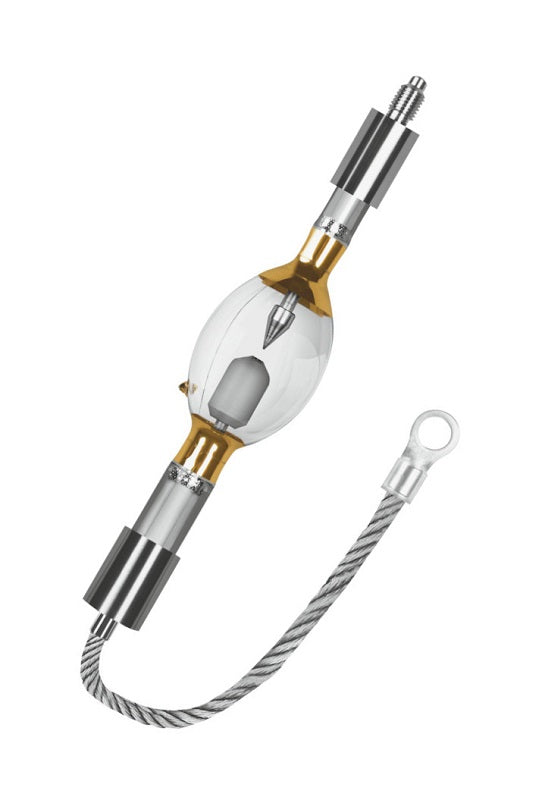

Wenn in einer Belichtungs-, Prüf- oder Projektionsanlage ein Höchstdruck-Kurzbogenstrahler mit 5 Kilowatt ausfällt, steht schnell die ganze Linie. Die Osram HBO 5000W/S 50V 100A ist eine Quecksilberdampf-Kurzbogenlampe für genau solche anspruchsvollen Aufbauten in Industrie, Forschung und Sonderlichttechnik. Dieser Beitrag zeigt, worauf Einkäufer, Elektrohandwerk und technikaffine Hobbyanwender beim Ersatz achten sollten.
Kenndaten der HBO 5000 W/S im Überblick
Die Lampe nimmt 5.000 W auf, brennt bei einer Lampenspannung von 50 V und benötigt einen Lampenstrom von 100 A. Der Durchmesser beträgt 80 mm, die Gesamtlänge 360 mm. Entscheidend für die Optik ist der Abstand des Lichtschwerpunkts (LCL) von 143,5 mm, denn dieses Maß ist für die Justage im Reflektor oder Kondensor maßgeblich. Wegen dieser Dimensionen und der hohen Leistungsaufnahme ist die Lampe nicht mit kleineren HBO-Typen austauschbar, auch wenn die Bezeichnung ähnlich klingt. Gesockelt wird beidseitig: Anode SFa33,5-9,4/50, Kathode SFa33,5-7,85/50. Beim Austausch sollten beide Enden eindeutig zugeordnet und der Einbau exakt nach Herstellerunterlagen erfolgen.
Passendes Vorschaltgerät statt Steckdosenbetrieb
Eine Entladungslampe dieser Leistungsklasse läuft nicht im einfachen 230-V-Direktbetrieb und auch nicht an einem Standard-KVG oder EVG für Leuchtstofflampen. Sie benötigt ein eigens dafür ausgelegtes Betriebsgerät mit Zündeinrichtung für 50 V und 100 A. Welches Vorschaltgerät in Ihrer Anlage verbaut ist, entnehmen Sie dem Typenschild oder den Unterlagen des Anlagenherstellers. Lampenwechsel und Eingriffe in die Betriebstechnik erfolgen ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft; vor dem Öffnen des Lampenhauses sind Abkühlzeit sowie die Herstellerhinweise zum Schutz vor UV-Strahlung und Kolbenbruch zu beachten.
Einsatz in Industrie, Forschung und Sonderanlagen
Kurzbogenlampen dieser Klasse stecken typischerweise in Spezialanlagen, bei denen ein sehr kleiner, extrem heller Lichtbogen gebraucht wird. Für Instandhalter, Facility Management und Anlagenbauer zählt vor allem, dass der Ersatz exakt zu Sockel, Leistung und Lampenstrom passt, damit Optik, Justage und Betriebsgerät unverändert weiterarbeiten. Wer Ersatzlampen bevorratet, verkürzt Stillstandszeiten und plant Wartungsfenster verlässlich. Auch Hochschulen, Prüflabore und Kommunen mit Spezialtechnik profitieren von einer Originallampe des Herstellers.
Ihre Vorteile bei der Osram HBO 5000W/S
- Hohe Leistungsklasse: 5.000 W Lampenleistung für Anlagen, die einen sehr intensiven Lichtbogen verlangen.
- Eindeutige Sockeldaten: Anode SFa33,5-9,4/50 und Kathode SFa33,5-7,85/50 vereinfachen die Zuordnung beim Ersatz.
- Definierte Optikmaße: Lichtschwerpunktabstand 143,5 mm, Durchmesser 80 mm und Länge 360 mm erlauben den Abgleich vor der Bestellung.
- Herstellerqualität: Eine Original-Osram-Lampe hält die Anlage auf dem vorgesehenen Betriebsstand und erleichtert die Dokumentation.
- Planbare Wartung: Lampendaten wie 50 V und 100 A lassen sich direkt mit dem Betriebsgerät und den Anlagenunterlagen abgleichen.
Technikbegeisterte im Hobbykeller und in der Werkstatt
Die Lampe richtet sich klar an Profis, doch auch ambitionierte Bastler mit eigenem Hobbyraum, Hobbykeller, Werkstatt oder Garage greifen mitunter zu Kurzbogenlampen, etwa für Projektions- oder Belichtungsprojekte. Das ist Profi-Qualität auch für Ihr Zuhause, setzt aber zwingend ein geeignetes Betriebsgerät, ausreichende Kühlung, eine fachgerechte Elektroinstallation und Sicherheitsvorkehrungen voraus. Mit 5 Kilowatt und 100 A handelt es sich nicht um eine Lampe für den Wohnbereich. Im Zweifel klärt eine Elektrofachkraft vorab, ob Zuleitung und Absicherung geeignet sind.
Entsorgung, Lagerung und Bestellhinweise
Als quecksilberhaltige Entladungslampe gehört die gebrauchte HBO nicht in den Hausmüll, sondern an eine Rücknahmestelle für Altlampen. Lagern Sie die Lampe in der Originalverpackung, trocken und stoßgeschützt, und fassen Sie den Kolben nie mit bloßen Händen an. Vor der Bestellung gleichen Sie bitte Sockel, Länge und Lichtschwerpunktabstand mit Ihrer Anlage ab; das Datenblatt steht zum Download bereit. Bewahren Sie Datenblatt und Anlagenunterlagen zusammen auf, damit Folgebestellungen schnell und fehlerfrei gelingen.
