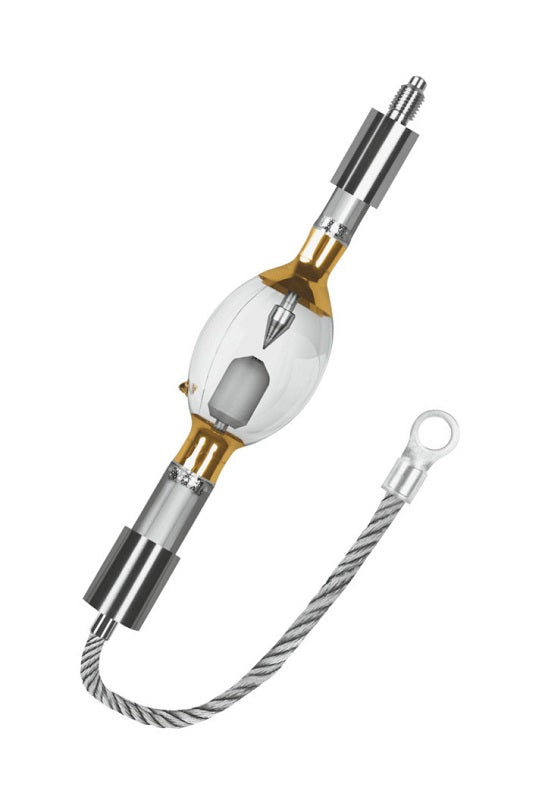

In Belichtungsanlagen der Hochleistungsklasse entscheidet die Lampe über Prozessstabilität und Taktzeit. Die Osram HBO 8000W/CHL 81V 99A ist eine Quecksilber-Kurzbogenlampe mit 8000 W Leistung, 81 V Lampenspannung und einem Lampenstrom von 99 A. Mit 434 mm Gesamtlänge, 105 mm Durchmesser und einem Lichtschwerpunktabstand von 179 mm ist sie auf eine präzise Positionierung im Lampenhaus ausgelegt – ein klassischer Fall für Instandhaltung, Elektrohandwerk und technischen Service.
HBO-Kurzbogenlampe mit 8000 W und 99 A Lampenstrom
Hinter der Bezeichnung HBO verbirgt sich bei Osram die Familie der Quecksilberdampf-Kurzbogenlampen. Der Lichtbogen brennt zwischen Anode und Kathode auf sehr kurzer Distanz und erreicht dadurch eine Leuchtdichte, die mit herkömmlichen Lampen nicht vergleichbar ist. Das Spektrum enthält kräftige UV-Linien, die in fotolithografischen Belichtungsprozessen, bei der Strukturierung lichtempfindlicher Schichten und in optischen Prüfaufbauten genutzt werden. Bei 99 A Lampenstrom werden Sockel und Anschlussleitungen stark belastet; entsprechend robust sind die Kontaktierungen ausgeführt, und entsprechend sorgfältig muss die Montage erfolgen.
Sockel, Maße und Lichtschwerpunkt im Überblick
Die Lampe ist zweiseitig gesockelt: anodenseitig mit SFaX40-13/50, kathodenseitig mit SFa40-12/45. Diese Unterscheidung ist wichtig, denn HBO-Lampen arbeiten mit Gleichstrom und müssen polrichtig angeschlossen werden. Der Lichtschwerpunktabstand von 179 mm beschreibt, wo der Lichtbogen relativ zum Sockel liegt – er bestimmt, ob der Brennfleck exakt im Fokus von Reflektor und Kondensor sitzt. Weichen Länge oder Lichtschwerpunkt ab, sinkt die nutzbare Bestrahlungsstärke spürbar, obwohl die Lampe elektrisch korrekt arbeitet. Deshalb lohnt es sich, Maßangaben und Sockel vor jeder Bestellung mit dem Datenblatt der Anlage abzugleichen.
Netzgerät, Zündung und fachgerechter Lampenwechsel
Für diese Lampe gibt es keinen 230V-Direktbetrieb, und weder KVG/VVG noch ein EVG für Leuchtstofflampen kommen infrage. Betrieben wird sie ausschließlich am vorgesehenen Gleichstrom-Netzgerät der Anlage, das den Lampenstrom regelt und die Zündung über einen Hochspannungsimpuls übernimmt. Den Tausch führt eine Elektrofachkraft im spannungsfreien Zustand durch, nachdem die Lampe vollständig abgekühlt ist. Schutzvisier, Handschuhe und Schutzkleidung sind Pflicht, das Quarzglas wird nur mit sauberen Handschuhen berührt. Ausgebrannte Lampen enthalten Quecksilber und werden über einen zugelassenen Entsorgungsweg zurückgegeben. Nach dem Einbau empfiehlt sich ein Betriebsprotokoll mit Brennstunden, um den nächsten Wechsel planbar zu terminieren.
Was diese Lampe im Betriebsalltag auszeichnet
- Präzise Fokuslage: Der Lichtschwerpunktabstand von 179 mm sorgt bei typgleichem Ersatz dafür, dass der Lichtbogen wieder im optischen Brennpunkt der Anlage liegt.
- Hohe Leistungsklasse: Mit 8000 W bedient die Lampe großflächige oder taktintensive Belichtungsprozesse, bei denen kleinere Leistungsklassen an ihre Grenzen stoßen.
- Eindeutige Polung: Getrennt spezifizierte Sockel für Anode und Kathode erleichtern den korrekten, polrichtigen Einbau durch das Servicepersonal.
- Keine Neuparametrierung: 81 V und 99 A entsprechen bei typgleichem Ersatz den Auslegungswerten des Netzgeräts, sodass Einstellungen erhalten bleiben.
- Planbare Ersatzbeschaffung: Eine vorgehaltene Reservelampe verkürzt Stillstandszeiten, da Speziallampen dieser Klasse nicht immer kurzfristig lieferbar sind.
Einsatzfelder im Gewerbe – und unser Rat für Ihr Zuhause
Gefragt ist die Lampe vor allem in der Industrie, etwa in Halbleiter- oder Leiterplattenfertigung, in Forschungsinstituten und Hochschullaboren sowie bei Servicefirmen, Elektrohandwerk und Facility Management, die Belichtungsanlagen betreuen. Auch kommunale Forschungseinrichtungen und Prüflabore zählen zu den Abnehmern, die solche Lampen im Rahmen fester Wartungsintervalle tauschen. Wir empfehlen, Bestellungen mit Anlagentyp und Typbezeichnung der Altlampe abzustimmen.
Klar ist: Eine 8000-W-Kurzbogenlampe hat in Privaträumen nichts verloren – sie gehört weder ins Arbeitszimmer noch in die Werkstatt, den Hobbykeller oder in den Wintergarten. Den Anspruch an Profi-Qualität können Sie trotzdem mit nach Hause nehmen: Für Esszimmer, Kinderzimmer, Keller oder Terrasse führt Leuchtmittelmarkt sorgfältig ausgewählte LED-Leuchtmittel, und unser Team berät Privatkunden ebenso gründlich wie gewerbliche Einkäufer.
