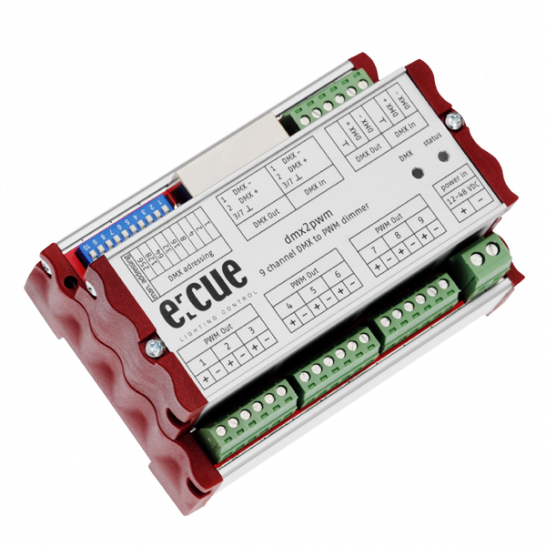

Wer LED-Lichtbänder, Wandfluter oder Konturbeleuchtung aus einer DMX-Steuerung heraus dimmen oder farbig steuern will, braucht einen Decoder zwischen Lichtpult und Leuchtmittel. Genau diese Aufgabe übernimmt der Traxon - 160126 DMX2PWM 9CH DIN Rail und wandelt DMX512-Signale in PWM-Ausgangssignale für neun LED-Ausgänge um. Elektrohandwerk, Veranstaltungstechnik, Hotellerie und Einzelhandel setzen solche Decoder im Schaltschrank ein, und auch anspruchsvolle Privatanwender erhalten damit Profi-Qualität für ihr Zuhause.
Neun LED-Kanäle auf der Hutschiene platzsparend verteilen
Das Gerät sitzt im Hutschienengehäuse aus Aluminium und Kunststoff und misst 107 mm Länge, 76 mm Breite und 59 mm Höhe bei einem Nettogewicht von 0,228 kg. Der Eingang nimmt DMX512 über RJ-45 entgegen, ein weiterer RJ-45-Anschluss gibt das Signal zur Serienschaltung mehrerer Geräte aus. Die neun LED-Ausgänge werden über Schraubklemmen verdrahtet, was im Schaltschrank eine saubere und nachprüfbare Verbindung ermöglicht.
Elektrische Eckdaten für 12 bis 48 V Gleichspannung
Der Decoder wird mit einer Gleichspannung von 12 bis 48 V versorgt und liefert laut Datenblatt einen Ausgangsstrom von 14 A. Damit ist er für LED-Lasten gedacht, deren Betriebsspannung in diesem Bereich liegt; die Lastaufteilung auf die neun Kanäle sollten Planer anhand des Datenblatts prüfen. Die Schutzart IP20 und der Umgebungstemperaturbereich von 0 bis +50 °C legen den Einsatz auf trockene Innenräume fest, etwa Technikräume, Verteilerschränke oder Regieräume. Die CE-Kennzeichnung bezieht sich auf EN55015 und EN61547.
Typische Einsatzfelder im Gewerbe und daheim
In Hotels und Gastronomiebetrieben steuert ein solcher Decoder Voutenlicht, Bar- und Lobbybeleuchtung, im Einzelhandel Regal- und Schaufensterkonturen. Veranstaltungstechniker und Messebauer nutzen DMX-Decoder, um Lichtbänder in Bühnenbildern oder Standbauten zentral vom Pult aus zu fahren. Facility-Management-Teams und Hausverwaltungen schätzen die Hutschienenmontage, weil sich der Decoder neben Netzteilen und Schutzorganen im Verteiler unterbringen lässt. Zuhause lohnt sich die Technik für Smart-Home-Enthusiasten, die Ambientelicht im Wohnzimmer, Esszimmer, Partyraum oder Hobbykeller über ein DMX-Pult oder ein anderes DMX-Steuergerät fahren möchten.
Praxisvorteile des DMX-Decoders auf einen Blick
Diese fünf Punkte überzeugen Planer und Installateure besonders.
- Neun LED-Ausgänge: Rechnerisch lassen sich drei RGB-Zonen oder neun einzelne Kanäle aus einem Gerät ansteuern.
- DMX512-Durchschleifung: Der zweite RJ-45-Anschluss erlaubt die Serienschaltung mehrerer Decoder an einer DMX-Linie.
- Weiter Spannungsbereich: 12 bis 48 V Gleichspannung am Eingang decken viele gängige LED-Systeme ab.
- Kompakte Hutschienenbauform: Mit 76 mm Breite und 59 mm Höhe findet der Decoder im Verteiler schnell Platz.
- Wartungsfreundliche Schraubklemmen: Die neun LED-Ausgänge lassen sich ohne Spezialwerkzeug verdrahten und später leicht kontrollieren.
Sicher planen und installieren
Der Decoder arbeitet nicht direkt am 230-V-Netz, sondern an Gleichspannung, ein passendes Netzteil für 12 bis 48 V gehört deshalb zur Planung. Ein klassisches Vorschaltgerät wie KVG, VVG oder EVG ist dafür nicht vorgesehen, Gasentladungslampen lassen sich mit diesem Decoder nicht betreiben. Die Installation der 230-V-Seite einschließlich Netzteil darf ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft erfolgen. Zulässige Belastung pro Kanal und im Gesamtgerät entnehmen Planer bitte dem Datenblatt, bevor sie Lichtbänder in Gruppen zusammenfassen. Für die Signalleitung empfiehlt sich geschirmtes Datenkabel mit sauberer Linienführung, damit lange DMX-Strecken stabil laufen.
Warum sich ein Profi-Decoder im Objekt rechnet
Wer Lichtbänder zentral per DMX steuert, muss für Szenenwechsel oder Farbanpassungen keine Leuchte mehr anfassen, denn alles geschieht am Pult. Das senkt den Betriebsaufwand in Hotellerie, Gastronomie und Handel und erleichtert Veranstaltungstechnikern den schnellen Umbau. Im Homeoffice, im Wintergarten oder im Hobbyraum bringt dieselbe Technik farbige Stimmungslichter hinter Möbeln oder Vorhängen, die sich per DMX-Steuerung verändern lassen.
