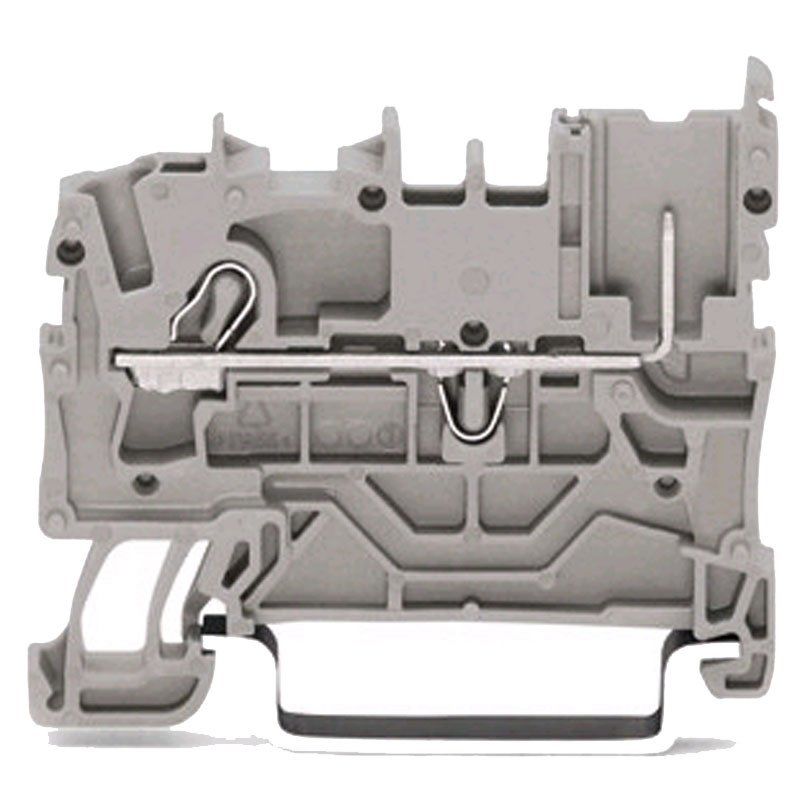

In jeder Verteilung und jedem Schaltschrank entscheidet die Klemmenebene darüber, wie übersichtlich, sicher und servicefreundlich eine Anlage später bleibt. Die Wago 1-Leiter/1-Pin-Basisklemme 2022-1204 (1 Stück) verbindet auf der einen Seite einen Leiter per Käfigklemme und stellt auf der anderen Seite einen Steckstift bereit, auf den sich ein passender Stecker aufsetzen lässt. Das Ergebnis: steckbare Verdrahtung auf der Tragschiene, ideal für vorkonfektionierte Anlagen und schnellen Gerätetausch.
Basisklemme mit 24 A und 690 V nach IEC/EN 60947-7-1
Die Bemessungsdaten sind gemäß IEC/EN 60947-7-1 ermittelt, der maßgeblichen Norm für Reihenklemmen in Niederspannungsanlagen. Mit 24 A Nennstrom und 690 V Bemessungsspannung deckt die Klemme typische Verteil- und Steuerstromkreise in 230/400-V-Netzen souverän ab. Die Bemessungsstoßspannung von 6 kV und die Eignung für Verschmutzungsgrad 3 zeigen, dass sie auch in rauer Industrieumgebung mit leitfähiger Verschmutzung oder Betauung zuverlässig isoliert. Als Isolierwerkstoff kommt Polyamid 66 (PA 66) zum Einsatz, ein bewährter, formstabiler Kunststoff im Klemmenbau.
Schlanke Bauform mit 5,2 mm und dokumentierter Brandlast
Mit 5,2 mm Breite, 32,5 mm Höhe und 48,5 mm Tiefe bleibt die Klemme auch in eng belegten Verteilern platzsparend. Montiert wird sie auf der Tragschiene DIN 35, die Verdrahtung erfolgt von vorn in horizontaler Bauform. Leiter werden auf 10 bis 12 mm abisoliert und in die CAGE CLAMP-Käfigklemme eingeführt, die mit konstanter Federkraft dauerhaft und wartungsfrei kontaktiert. Für Brandschutzkonzepte und Gebäudedokumentation ist zudem die Brandlast von 0,112 MJ pro Klemme bei einem Gewicht von rund 5 g angegeben – ein Detail, das Planer in Hotels, Kliniken oder Verwaltungsgebäuden zu schätzen wissen. Die blaue Gehäusefarbe kennzeichnet in der Praxis meist den Neutralleiter und schafft so Klarheit in der Klemmenreihe.
Fünf Gründe für die WAGO 2022-1204 im Schaltschrankbau
- Steckbar statt fest verdrahtet: Über den Pin-Anschluss lassen sich Baugruppen vorverdrahten und vor Ort in Sekunden aufstecken oder für den Service abziehen.
- Hohe Isolationsreserven: 690 V Bemessungsspannung, 6 kV Bemessungsstoßspannung und Verschmutzungsgrad 3 geben Sicherheit auch unter anspruchsvollen Bedingungen.
- Nur 5,2 mm breit: Die schmale Bauform erlaubt hohe Packungsdichte auf der DIN-35-Schiene und spart Platz in Verteilern und Gehäusen.
- Wartungsfreie Federklemmtechnik: CAGE CLAMP hält den Leiter mit gleichbleibender Kontaktkraft, ein Nachziehen wie bei Schraubklemmen entfällt dauerhaft.
- Planungssicher dokumentiert: Normbezug nach IEC/EN 60947-7-1 und angegebene Brandlast erleichtern Prüfprotokolle, Brandschutznachweise und Ausschreibungen.
Profi-Klemme für Gewerbe – und für die Verteilung im eigenen Zuhause
Elektrohandwerk, Schaltanlagenbau, Industrie und Facility Management setzen die Basisklemme dort ein, wo Steuerungen, Maschinen oder Gebäudetechnik modular und servicefreundlich aufgebaut werden sollen – vom Logistikzentrum über die Hotelküche bis zur kommunalen Pumpstation. Hausverwaltungen profitieren bei Sanierungen von klar gekennzeichneten, steckbaren Klemmenreihen, weil spätere Arbeiten schneller und nachvollziehbarer gelingen.
Dieselbe Profi-Qualität zahlt sich auch im Privathaus aus. In der Unterverteilung im Keller, im Steuerungskasten für Pool, Bewässerung und Beleuchtung im Garten, in der Garage mit Werkbank oder in der eigenen Werkstatt mit Maschinen sorgt die blaue Klemme für eine saubere, eindeutig gekennzeichnete Neutralleiterführung. Auch bei der Elektrik für Wintergarten, Terrasse oder Hobbyraum hilft eine strukturierte Klemmenreihe, Erweiterungen später ohne Rätselraten vorzunehmen.
Montagehinweise: nur spannungsfrei und durch die Elektrofachkraft
Da die Klemme in 230/400-V-Stromkreisen eingesetzt werden kann, gehört die Installation ausschließlich in die Hände einer Elektrofachkraft. Schalten Sie den betreffenden Stromkreis vor jeder Arbeit frei, sichern Sie ihn gegen Wiedereinschalten und stellen Sie die Spannungsfreiheit fest. Stecker dürfen nur im spannungsfreien Zustand aufgesteckt oder gezogen werden. Achten Sie auf die korrekte Abisolierlänge, passendes Zubehör der Serie 2022 sowie eine eindeutige Beschriftung – dann bleibt Ihre Anlage über viele Jahre sicher und übersichtlich.
