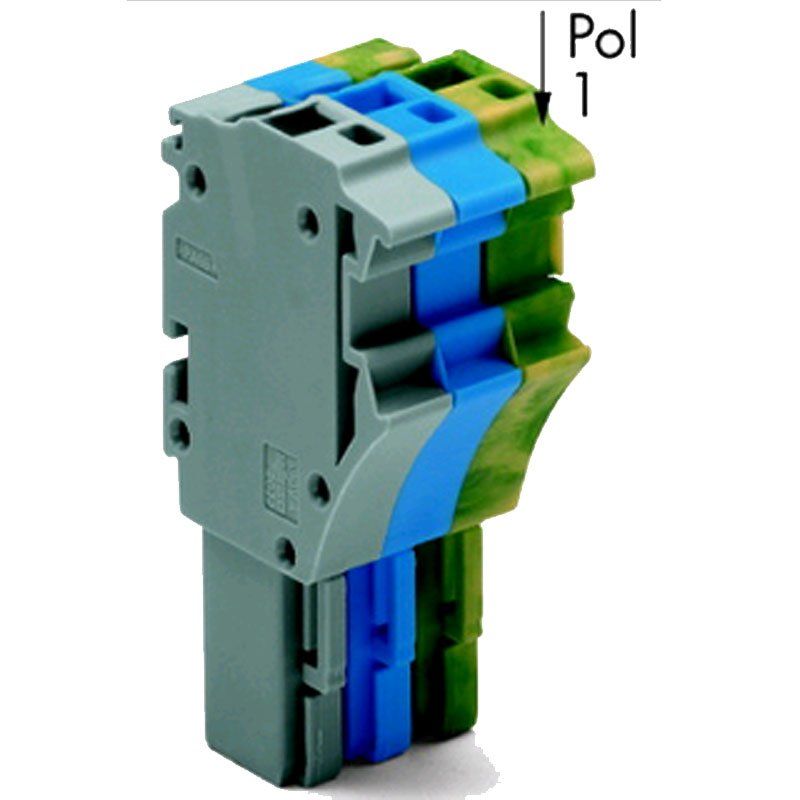

Steckbare Anschlüsse sparen auf der Baustelle und im Service wertvolle Zeit, vorausgesetzt, die Verbindung ist robust, eindeutig und normgerecht ausgelegt. Genau hier setzt die Wago 1-Leiter-Federleiste 2022-103/000-038 (1 Stück) an: Drei Klemmstellen für drei Potentiale, CAGE CLAMP-Anschlusstechnik, 24 A Nennstrom und 690 V Bemessungsspannung, Bemessungsdaten nach IEC/EN 61984. Die Farbgebung in grau, blau und grün-gelb macht die Belegung schon beim Anschließen sichtbar – ein Detail, das Verwechslungen im Feld spürbar reduziert.
CAGE CLAMP: Federkraft statt Schraube
Die bewährte Käfigklemme von WAGO arbeitet mit einer Klemmfeder, die den Leiter mit gleichbleibender Kraft kontaktiert – unabhängig vom Drehmoment, das ein Monteur sonst an einer Schraube aufbringen müsste. Regelmäßiges Nachziehen entfällt, und die Federklemmtechnik gilt als unempfindlich gegenüber Erschütterungen. Die empfohlene Abisolierlänge beträgt 10 bis 12 mm. Dank Frontverdrahtung wird der Leiter von vorn eingeführt, was bei engen Einbausituationen hilft, während die seitliche Beschriftungsebene Platz für eine klare Kennzeichnung lässt.
Technische Reserven für Industrie und Schaltschrankbau
Mit 6 kV Bemessungsstoßspannung und Auslegung für Verschmutzungsgrad 3 ist die Federleiste auch für industrielle Umgebungen in Produktion, Logistik und Gebäudetechnik geeignet. Der Isolierkörper aus Polyamid 66 (PA 66) ist ein im Klemmenbau etablierter Werkstoff, die Brandlast liegt bei lediglich 0,166 MJ. Mit 15,6 mm Breite, 40,5 mm Höhe und 22,4 mm Tiefe bei rund 10 g Gewicht bleibt das Bauteil kompakt. Maschinen- und Anlagenbauer nutzen solche Steckverbindungen, um Baugruppen vorzuverdrahten und erst vor Ort zusammenzustecken; Elektrohandwerk und Facility Management schätzen den schnellen Gerätetausch im Servicefall.
Profi-Steckverbindung auch für Werkstatt, Garage und Hobbykeller
Die gleiche Industriequalität lohnt sich auch im eigenen Zuhause, wenn eine fest installierte Maschine oder ein Gerät steckbar angeschlossen werden soll – etwa die Tischkreissäge in der Werkstatt, ein Kompressor in der Garage oder die Steuerung einer Hebeanlage im Keller. Auch im Hobbykeller, wo Geräte häufig umgestellt werden, schafft eine steckbare Verbindung Ordnung – vorausgesetzt, sie wird fachgerecht in eine passende Installation eingebunden. Wichtig: Bei 230 V Netzspannung gehört der Anschluss in die Hände einer Elektrofachkraft und erfolgt ausschließlich im spannungsfreien Zustand. Gesteckt oder getrennt wird die Verbindung grundsätzlich nur ohne anliegende Spannung.
Fünf Gründe für die WAGO 2022-103/000-038
- Klare Leiterzuordnung: Die Farbkombination grau, blau und grün-gelb zeigt auf einen Blick, wo welcher Leiter hingehört, und beugt Anschlussfehlern vor.
- Schnelle Montage ohne Schrauben: CAGE CLAMP-Federklemmen verkürzen die Verdrahtungszeit pro Klemmstelle und machen Nachziehen im Wartungsintervall überflüssig.
- Belastbare Leistungsdaten: 24 A Nennstrom und 690 V Bemessungsspannung bieten Reserven für Geräteanschlüsse in Gewerbe und Industrie.
- Modulare Anlagen: Vorverdrahtete Baugruppen lassen sich steckbar verbinden, was Inbetriebnahme, Austausch und Erweiterung deutlich beschleunigt.
- Durchdachte Bauform: Frontverdrahtung, seitliche Beschriftung und kompakte 15,6 mm Breite erleichtern die Integration in enge Gehäuse und Schaltschränke.
Gegenstück und Auswahl richtig planen
Als Federleiste bildet die 2022-103/000-038 die buchsenseitige Hälfte der Verbindung; für eine vollständige Steckverbindung benötigen Sie das passende Gegenstück aus der WAGO-Serie 2022 mit identischer Polzahl. Prüfen Sie Codierung und Ausführung vorab im Herstellerkatalog, damit beide Teile mechanisch und elektrisch zusammenpassen. Geliefert wird ein Stück – für Serienprojekte, die Haustechnik in Hotellerie und Gastronomie oder kommunale Liegenschaften lässt sich die benötigte Menge unkompliziert nachbestellen.
Ob Schaltschrankbau in Serie, Instandhaltung in der Fertigung oder eine saubere Geräteinstallation in Werkstatt und Garage daheim: Mit dieser Federleiste setzen Sie auf eine Verbindungstechnik, die im professionellen Alltag weit verbreitet ist und reproduzierbare, wartungsarme Klemmstellen bietet.
