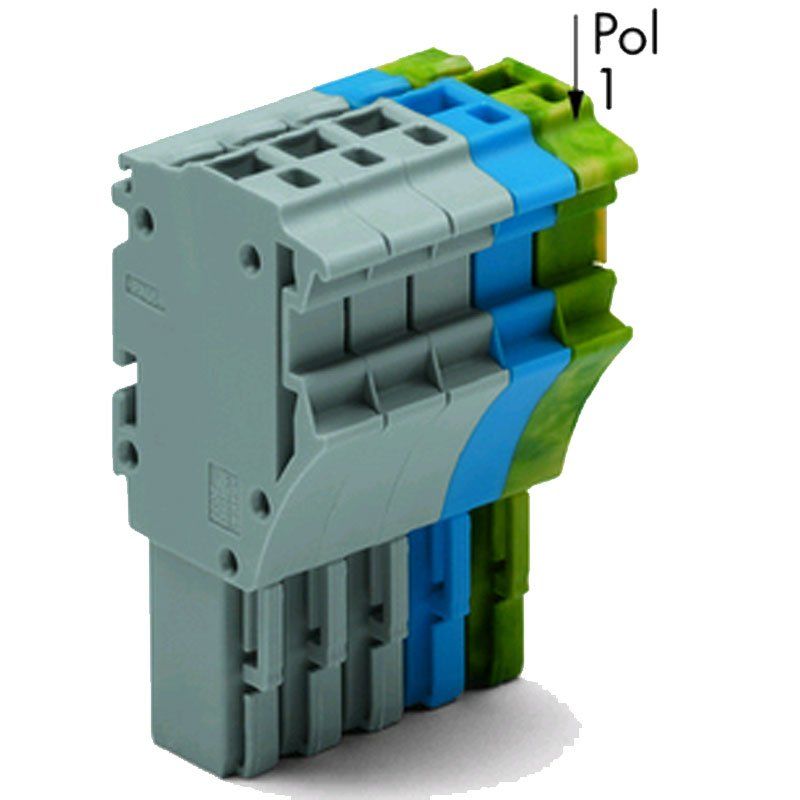

Fünf Adern, ein Handgriff: Die Wago 1-Leiter-Federleiste 2022-105/000-038 (1 Stück) bündelt fünf Klemmstellen mit fünf getrennten Potenzialen in einem steckbaren Bauteil der WAGO-Serie 2022. Mit 24 A Nennstrom, 690 V Bemessungsspannung und federbasierter CAGE CLAMP-Anschlusstechnik richtet sie sich an Schaltschrankbau, Maschinenbau, Elektrohandwerk und Instandhaltung – also überall dort, wo mehrpolige Verbindungen schnell, reproduzierbar und ohne Nachziehen von Schrauben entstehen sollen. Wer zuhause eine Werkstatt oder einen Hobbykeller technisch ausbaut, bekommt mit diesem Bauteil dieselbe Industriequalität, die auch in Produktionshallen täglich im Einsatz ist.
Fünfpolig für Drehstrom- und Mehrleiteranschlüsse
Fünf Potenziale decken typische Anschlussbilder ab, die über einfache Wechselstromverbindungen hinausgehen. Denkbar sind etwa Drehstromverbraucher mit drei Außenleitern, Neutralleiter und Schutzleiter oder einphasige Geräte mit zusätzlichen Schalt- und Steueradern, zum Beispiel für getrennt geschaltete Leuchtengruppen. Die Gehäusefarben Grau, Blau und Grün-Gelb erleichtern die übersichtliche Zuordnung, insbesondere von Neutral- und Schutzleiter. Laut Hersteller beziehen sich die Bemessungsdaten auf IEC/EN 61984, die maßgebliche Norm für Steckverbinder. Für die komplette Steckverbindung ist das zugehörige Gegenstück aus der Serie 2022 erforderlich; die Federleiste allein bildet die Buchsenseite.
Federklemmtechnik, die dauerhaft hält
Jede der fünf Klemmstellen arbeitet mit der CAGE CLAMP-Käfigklemme. Nach dem Abisolieren auf 10 bis 12 mm wird der Leiter in die geöffnete Klemme eingesetzt, und die Feder presst ihn selbsttätig mit konstanter Kraft gegen die Stromschiene. Diese Technik gleicht Setzerscheinungen im Leiter aus und benötigt keine Kontrollrunden mit dem Drehmomentschlüssel. Verdrahtet wird von vorn, was besonders in dicht bestückten Gehäusen Zeit spart. Über die seitliche Beschriftungsebene lassen sich Klemmenbezeichnungen direkt am Bauteil anbringen und so Schaltplan und Realität deckungsgleich halten.
- Modulare Instandhaltung: Komplette Baugruppen lassen sich im freigeschalteten Zustand mit einem Handgriff abstecken und austauschen. Ausfallzeiten in Fertigung, Logistik und Gebäudetechnik sinken dadurch deutlich.
- Vorkonfektionierte Kabelsätze: Leitungen können in der Werkstatt fertig angeschlagen und auf der Baustelle nur noch gesteckt werden. Das entlastet Monteure vor Ort und senkt Montagefehler.
- Spannungsfestigkeit mit Reserve: 6 kV Bemessungsstoßspannung und Verschmutzungsgrad 3 machen die Leiste auch für raue Industrieumgebungen mit leitfähiger Verschmutzung oder Betauung geeignet.
- Fünf Pole auf 26 mm Breite: Bei 40,5 mm Höhe und 22,4 mm Tiefe bleibt die Leiste trotz fünf Klemmstellen kompakt. Das Gewicht beträgt rund 16,7 g.
- Lückenlose Kennzeichnung: Seitliche Beschriftung und farbige Gehäuseteile machen jede Ader identifizierbar. Prüfprotokolle und spätere Erweiterungen gelingen dadurch schneller und sicherer.
Einsatz im Objekt, in der Halle und daheim
Facility-Management-Teams und Hausverwaltungen setzen fünfpolige Steckverbindungen gern bei Lüftungsgeräten, Torantrieben oder Hallenbeleuchtung ein, damit Servicepartner Komponenten ohne Neuverdrahtung tauschen können. In Kfz-Werkstätten, auf Bühnen der Veranstaltungstechnik und in der Gastronomie entstehen so wartungsfreundliche Anschlusspunkte. Auch im privaten Umfeld spielt die Leiste ihre Stärken aus: in der eigenen Garage mit Drehstromanschluss, im Keller bei der Haustechnik oder in einer Unterverteilung, die Garten und Terrasse versorgt. Unabhängig vom Einsatzort gilt: Anschluss und Inbetriebnahme übernimmt eine Elektrofachkraft, und gearbeitet wird ausschließlich im spannungsfreien Zustand nach den fünf Sicherheitsregeln.
Werkstoff, Brandlast und Beschaffung
Als Isolierwerkstoff dient Polyamid 66 (PA 66), das sich in der Verbindungstechnik seit Jahrzehnten bewährt hat. Die Brandlast der fünfpoligen Ausführung liegt bei 0,272 MJ, eine Angabe, die bei der Bewertung von Brandlasten in Verteilern und Fluchtwegbereichen hilfreich ist. Bestellt wird pro Stück: für den einzelnen Ersatz ebenso wie für die wiederkehrende Beschaffung im Projektgeschäft, bei der Elektrobetriebe und Maschinenbauer auf gleichbleibende Ausführung angewiesen sind. Ergänzen Sie die Federleiste mit dem passenden Steckgegenstück der Serie 2022, und Sie erhalten eine fünfpolige Verbindung, die sich bei Umbauten jederzeit wieder lösen lässt.
