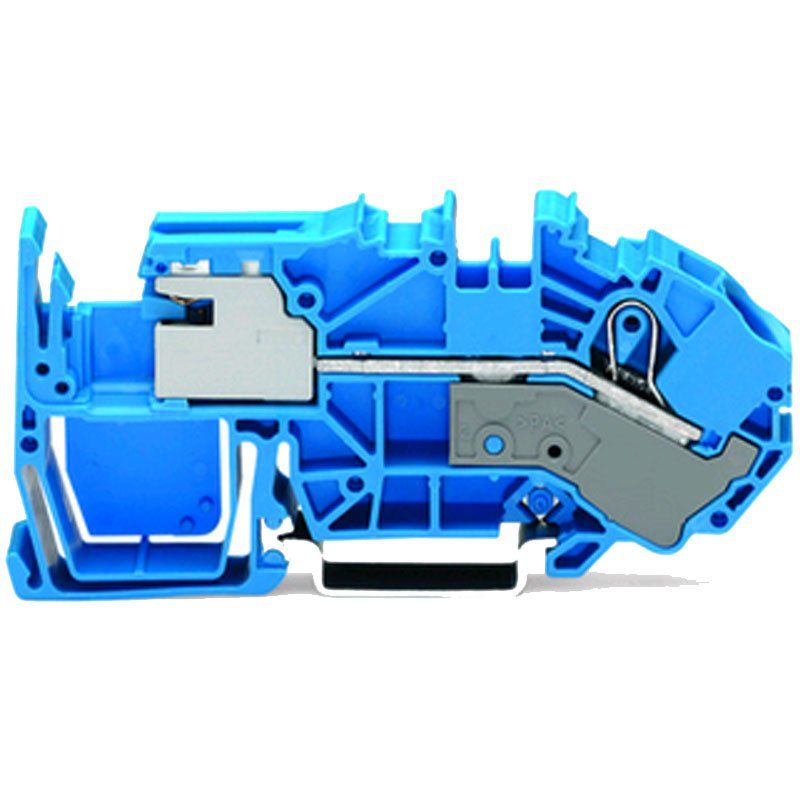

Wenn in der Unterverteilung der Neutralleiter für Isolationsmessungen oder die Fehlersuche sauber aufgetrennt werden muss, ist die Wago 1-Leiter-N-Trennklemme 2016-7714 (1 Stück) die richtige Reihenklemme für die Tragschiene. Sie richtet sich an Elektrohandwerk, Facility Management und Instandhaltung in Gewerbe und Industrie, löst aber ebenso Aufgaben im Eigenheim: im Sicherungskasten im Hausflur, in der Unterverteilung im Keller oder in der Werkstatt-Anlage in der Garage.
Neutralleiter trennen: Was die Trennklemme 2016-7714 leistet
Die Klemme führt ein einzelnes Potential und ist für die N-Leiter-Trennung ausgelegt. Das Gehäuse besteht aus Polyamid 66 und ist in Blau gehalten, der für Neutralleiter üblichen Farbe. Der Nennstrom beträgt 76 A bei einer Bemessungsspannung von 250 V nach EN, die Bemessungsstoßspannung liegt bei 4 kV, der Verschmutzungsgrad bei 3. Damit passt sie in typische Verteilungen von Büro, Lager, Werkstatt und Wohngebäude, solange die Auslegung der Anlage zu diesen Werten passt.
Käfigklemme und Frontverdrahtung im Schaltschrank-Alltag
Angeschlossen wird per CAGE CLAMP, einer Käfigklemme, bei der Federkraft den Leiter dauerhaft hält. Die Abisolierlänge beträgt 18 bis 20 mm. Verdrahtet wird von der Frontseite, die Bauform ist abgewinkelt. Das spart bei der Montage in engen Zählerschränken und Kleinverteilern Zeit, weil Leiter bequem von vorn eingeführt werden. Befestigt wird die Klemme auf der Tragschiene DIN 35; mit 12 mm Breite, 40,8 mm Höhe und 86 mm Tiefe bleibt sie platzsparend.
Die Vorteile im Überblick
Die wichtigsten Argumente für den Einbau auf einen Blick:
- Saubere N-Trennung: Der Neutralleiter lässt sich gezielt auftrennen, etwa für Isolationsprüfungen oder die Fehlersuche, ohne Leiter abzuklemmen.
- 76 A Nennstrom: Ausreichend Strombelastbarkeit für Verteilungen in Gewerbe und Haushalt bei 250 V Bemessungsspannung nach EN.
- Schneller Anschluss: Die Käfigklemme hält den Leiter per Federkraft und braucht für die Frontverdrahtung nur wenig Platz im Verteiler.
- Dokumentierte Brandlast: Das Polyamid-66-Gehäuse weist eine Brandlast von 0,59 MJ aus, ein relevanter Wert für Brandschutzkonzepte.
- Kompakte Reihenbauform: Mit 12 mm Breite und 40,8 mm Höhe passt die Klemme auch in enge Kleinverteiler im Hausflur oder Hobbykeller.
Einsatz im Gewerbe und im eigenen Zuhause
In Betrieben und Objekten zählt, dass Messungen reproduzierbar und schnell gelingen. Elektrohandwerk und Prüfdienste trennen den Neutralleiter bei wiederkehrenden Prüfungen, Hausverwaltungen und Facility-Management-Teams halten damit Zählerplätze und Etagenverteilungen wartbar, Hotellerie, Gastronomie und Einzelhandel profitieren von kürzeren Eingriffszeiten im laufenden Betrieb. Die Klemme wird einzeln geliefert, sodass sich Bestellmengen genau an die Anzahl der Abgänge anpassen lassen.
Auch private Bauherren und ambitionierte Heimwerker profitieren von Profi-Qualität auch für Ihr Zuhause: bei der Erweiterung der Unterverteilung im Keller, beim Ausbau des Dachgeschosses oder bei der Elektroinstallation in Hobbyraum, Werkstatt und Garage. Wichtig ist die ehrliche Einordnung: Arbeiten am Verteiler gehören in die Hände einer Elektrofachkraft und dürfen ausschließlich im spannungsfreien Zustand erfolgen. Prüfen Sie vorab, ob 76 A, 250 V und das Schienenformat DIN 35 zu Ihrer Anlage passen. Die Serie 2016 lässt sich bei Bedarf um weitere Klemmen und Abschlussplatten ergänzen.
Worauf Sie bei Planung und Bestellung achten
Die Klemme gehört zur Serie 2016 und wird als Einzelstück geführt. Für größere Verteilungen empfiehlt sich, die Zahl der N-Abgänge vorab zu zählen und einen kleinen Vorrat für Nachrüstungen einzuplanen. Beachten Sie die Abisolierlänge von 18 bis 20 mm, damit der Leiter sauber in der Käfigklemme sitzt. Mit rund 34 g Gewicht ist die Klemme leicht, im Prüfalltag aber ein wichtiges Bauteil. Bei Fragen zur Kombination mit anderen Reihenklemmen hilft Ihnen unser Team gern weiter.
