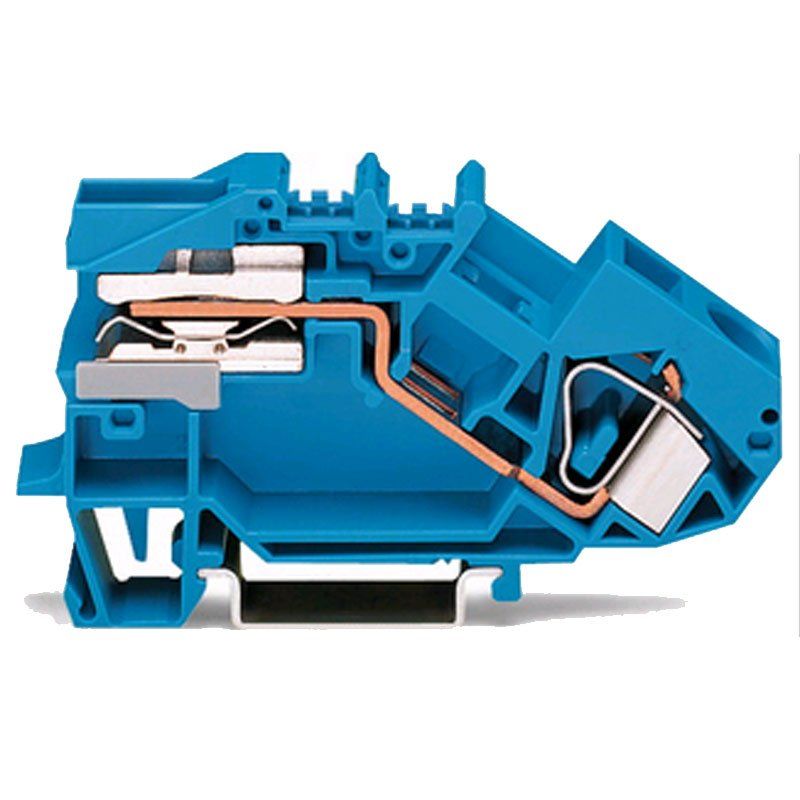

Wo in Schaltschränken und Verteilern der Neutralleiter bei Wartung, Prüfung oder Fehlersuche gezielt aufgetrennt werden muss, ist eine echte Trennstelle gefragt statt provisorischer Lösungen. Die Wago 1-Leiter-N-Trennklemme 783-613 (1 Stück) bietet dafür eine blaue Klemme für die Tragschiene DIN 35, die Sie als Elektrohandwerker, Instandhalter oder ambitionierter Hausbesitzer schnell in Ihre Verdrahtung integrieren.
Käfigklemme mit 68 A Nennstrom und 400 V
Das Datenblatt weist einen Nennstrom von 68 A, eine Bemessungsspannung von 400 V und eine Bemessungsstoßspannung von 6 kV aus. Der Verschmutzungsgrad beträgt 3, die Klemme führt ein Potential. Angeschlossen wird in Käfigklemmentechnik, der CAGE CLAMP, mit Frontverdrahtung; die vorgesehene Abisolierlänge liegt bei 16 bis 17 mm. Die Maße sind überschaubar: 12 mm Breite, 43,5 mm Höhe, 88,5 mm Tiefe und 45 g Gewicht. So bleibt in dicht belegten Verteilern mehr Platz für weitere Reihenklemmen, Leitungsschutzschalter oder Zubehör.
Neutralleiter-Trennstelle für Schaltschrankbau und Gewerbe
Im Gewerbe gilt: Was sich wiederholt, muss standardisiert sein. Elektrobetriebe, Industrie und Logistik, aber auch Hotellerie, Gastronomie und Einzelhandel arbeiten mit Verteilungen, in denen die Trennstelle im Neutralleiter für Prüfungen und Instandsetzung jederzeit erreichbar sein soll. Die Montage auf der Tragschiene DIN 35 passt zum üblichen Aufbau von Schaltschränken, die Käfigklemme erlaubt schraubenlose Anschlüsse, und die blaue Farbe kennzeichnet den Neutralleiter eindeutig. Kommunen und Hausverwaltungen profitieren von nachvollziehbaren, einheitlich aufgebauten Anlagen, die bei späteren Wartungen kein Rätselraten erzeugen.
Auch daheim: Unterverteilung in Keller, Garage und Hobbyraum
Profi-Qualität gehört nicht nur in Industriehallen. Wer im eigenen Zuhause die Unterverteilung im Keller modernisiert, die Werkstatt oder Garage mit eigenen Stromkreisen ausstattet oder für Homeoffice, Hobbyraum und Wintergarten eine übersichtliche Verteilung plant, findet in dieser Trennklemme dieselbe Technik, die auch Fachbetriebe einsetzen. Entscheidend ist die Sicherheit: Installation und Anschluss gehören in die Hände einer Elektrofachkraft und erfolgen ausschließlich im spannungsfreien Zustand. Trennstellen im Neutralleiter sollten nur von Fachpersonal bedient werden, das die Anlage vorher freigeschaltet und gegen Wiedereinschalten gesichert hat.
Fünf Praxisvorteile der N-Trennklemme 783-613
- Hoher Strom im Neutralleiter: 68 A bei 400 V Bemessungsspannung geben Planern eine belastbare Grundlage für anspruchsvolle Verteilungen.
- 6 kV Bemessungsstoßspannung: Der dokumentierte Wert unterstützt die Auslegung in Anlagen mit höheren Anforderungen an die Isolationskoordination.
- CAGE CLAMP Anschluss: Die Käfigklemme sorgt für eine schraubenlose, wartungsarme Verbindung und beschleunigt die Frontverdrahtung im Schaltschrank.
- Schmale Bauform: Mit 12 mm Breite und 43,5 mm Höhe spart die Klemme Platz in der Unterverteilung, ob im Betrieb oder im Keller.
- Schnelle Tragschienenmontage: Die Befestigung auf DIN-35-Tragschiene folgt dem üblichen Verteileraufbau und hält Umbauten sowie Erweiterungen unkompliziert.
Auswahlhilfe: Das sollten Sie vor dem Kauf prüfen
Gleichen Sie zunächst Strom- und Spannungswerte mit Ihrer Anlage ab: 68 A und 400 V sind die dokumentierten Bemessungswerte, 6 kV die Bemessungsstoßspannung. Achten Sie darauf, dass die Abisolierlänge von 16 bis 17 mm eingehalten wird, denn nur so sitzt der Leiter sicher in der Käfigklemme. Planen Sie außerdem den Platzbedarf von 88,5 mm Tiefe im Gehäuse ein, besonders in flachen Unterputz-Verteilern im Hausflur oder in der Garage. Das Datenblatt zum Download hilft Ihnen, die Angaben mit der Dokumentation Ihres Projekts abzugleichen.
Für Elektrobetriebe ist die Trennklemme ein Baustein, den Betriebe in Serie verbauen und bei Bedarf nachbestellen. Für Hausbesitzer ist sie ein Stück Profi-Qualität fürs Zuhause, das zusammen mit einer Elektrofachkraft die Verteilung im Keller, in der Werkstatt oder im Partyraum übersichtlich und prüfbar macht. Einzeln bestellbar, sofort planbar, passend zu Ihrem Projekt.
