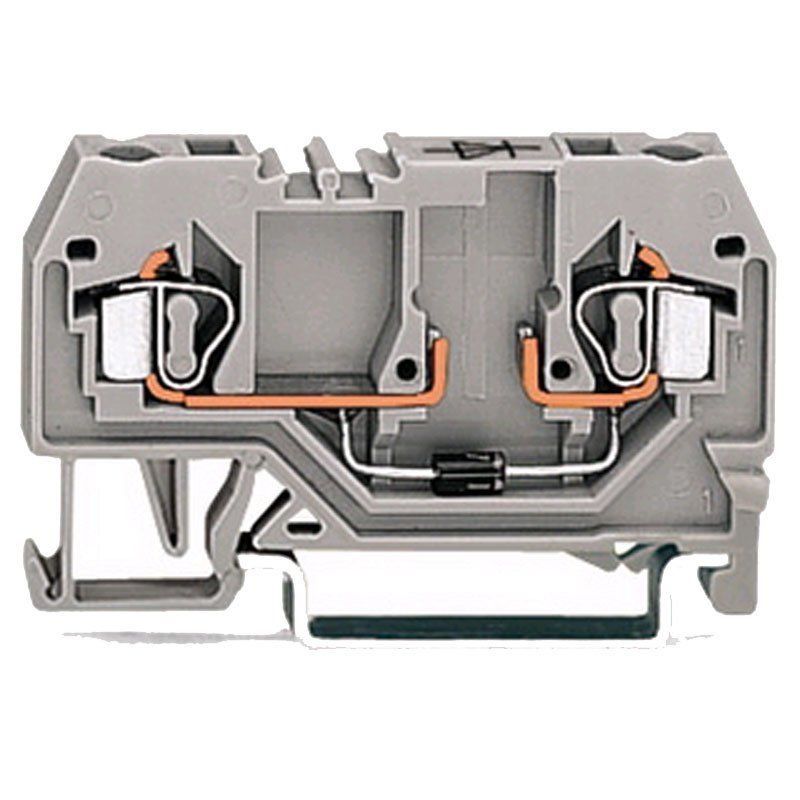

Manchmal entscheidet ein einzelnes Bauteil darüber, ob eine Steuerung sauber arbeitet oder Signale sich gegenseitig beeinflussen. Die Wago 2-Leiter-Diodenklemme 280-915/281-410 (1 Stück) integriert eine Diode direkt in eine Reihenklemme für die Tragschiene DIN 35 und macht lose eingelötete Bauteile oder fliegende Aufbauten im Schaltschrank überflüssig. Mit 5 mm Breite, 0,5 A Nennstrom und Käfigklemmen-Anschluss ist sie ein kleines, aber wirkungsvolles Werkzeug für Elektrohandwerk, Gebäudetechnik und Industrie – und für die durchdachte Steuerung im eigenen Zuhause.
Signale entkoppeln, Rückspeisung verhindern, Spulen schützen
Eine Diode lässt Strom nur in eine Richtung passieren. In der Praxis nutzen Planer dieses Verhalten vor allem für drei Aufgaben: Mehrere Taster oder Kontakte können ein gemeinsames Signal ansteuern, ohne sich gegenseitig zurückzuspeisen. Sammelmeldungen und Lampentests lassen sich so aufbauen, dass jede Meldung eindeutig bleibt. Und an Gleichstrom-Relaisspulen oder Magnetventilen wirkt eine passend eingesetzte Diode als Freilaufdiode, die beim Abschalten entstehende Spannungsspitzen abbaut und empfindliche Steuerausgänge schont. Welche Funktion im Einzelfall gefragt ist, legen Stromlaufplan und Anschlussrichtung fest.
Kompakte Reihenklemme mit CAGE CLAMP und Frontverdrahtung
Die Klemme gehört zur bewährten Serie 280 und ist mit 5 mm Breite, 28 mm Höhe und 53 mm Tiefe in horizontaler Bauform besonders flach. Angeschlossen wird von vorn über die Käfigzugfeder CAGE CLAMP: Leiter auf 8 bis 9 mm abisolieren, Klemmstelle mit dem Betätigungswerkzeug öffnen, Draht einführen – fertig. Schrauben müssen weder angezogen noch später nachgezogen werden. Mit dem Nennstrom von 0,5 A ist die Diodenklemme klar für Steuer- und Signalkreise ausgelegt, nicht für Lastkreise. Die Bemessungsdaten richten sich nach IEC/EN 60947-7-1, das Gehäuse besteht aus grauem Polyamid 66 mit einer niedrigen Brandlast von 0,123 MJ.
Praxisvorteile für Schaltschrankbau und Facility Management
- Saubere Integration: Die Diode sitzt geschützt in der Reihenklemme statt frei verdrahtet zwischen zwei Klemmen. Das verbessert Übersicht, Ordnung und Dokumentierbarkeit der Anlage.
- Minimaler Platzbedarf: Mit 5 mm Breite passt die Klemme auch in dicht belegte Reihen auf der DIN-Schiene. Nachrüstungen gelingen so meist ohne größeren Umbau des Verteilers.
- Zeitsparender Anschluss: CAGE CLAMP verbindet Leiter ohne Anzugsdrehmoment und ohne Nachziehen. Bei Serienverdrahtung und Service-Einsätzen spart das wertvolle Arbeitszeit.
- Schonung der Steuerausgänge: Als Freilaufdiode an Gleichstromspulen eingesetzt, dämpft sie Abschaltspitzen. Das kann die Lebensdauer von Kontakten und Halbleiterausgängen spürbar verlängern.
- Bedarfsgerechte Bevorratung: Die Abgabe als Einzelstück erlaubt passgenaue Nachbestellungen. Hausverwaltungen, Servicefirmen und Instandhaltungsteams halten so genau die Menge vor, die sie wirklich brauchen.
Vom Gewerbeobjekt bis in Keller, Garage und Hobbyraum
Die gleiche Technik, die in Hotels, Logistikhallen oder kommunalen Liegenschaften Meldeanlagen und Steuerungen zuverlässig macht, lohnt sich auch im privaten Umfeld. Wer im Keller eine Steuerverteilung für Heizung, Pumpen oder Lüftung betreibt, in der Garage einen Torantrieb mit Endlagenmeldung anbindet oder im Garten die Bewässerungsventile per Kleinspannung schaltet, kann Signale mit Diodenklemmen sauber entkoppeln. Auch in der Werkstatt oder im Hobbyraum, wo eigene Schaltungen entstehen, bringt die Reihenklemme Ordnung und eine nachvollziehbare Dokumentation – echte Profi-Qualität für Ihr Zuhause.
Hinweise zu Auswahl und fachgerechter Installation
Montage und Anschluss gehören in die Hände einer Elektrofachkraft und erfolgen ausschließlich im spannungsfreien Zustand. Prüfen Sie vorab anhand des Stromlaufplans, ob Strom, Spannung und Polung der Anwendung zur Diodenklemme passen, und beachten Sie die Herstellerangaben zu zulässigen Leitern. Der Nennstrom von 0,5 A ist dabei die maßgebliche Grenze für den Dauerbetrieb des Kreises. Mit einem Gewicht von knapp 6 g und grauem Gehäuse fügt sich die Klemme unauffällig in bestehende Klemmenleisten ein und lässt sich gemeinsam mit weiteren Komponenten der Serie 280 zu einer einheitlichen Lösung kombinieren.
