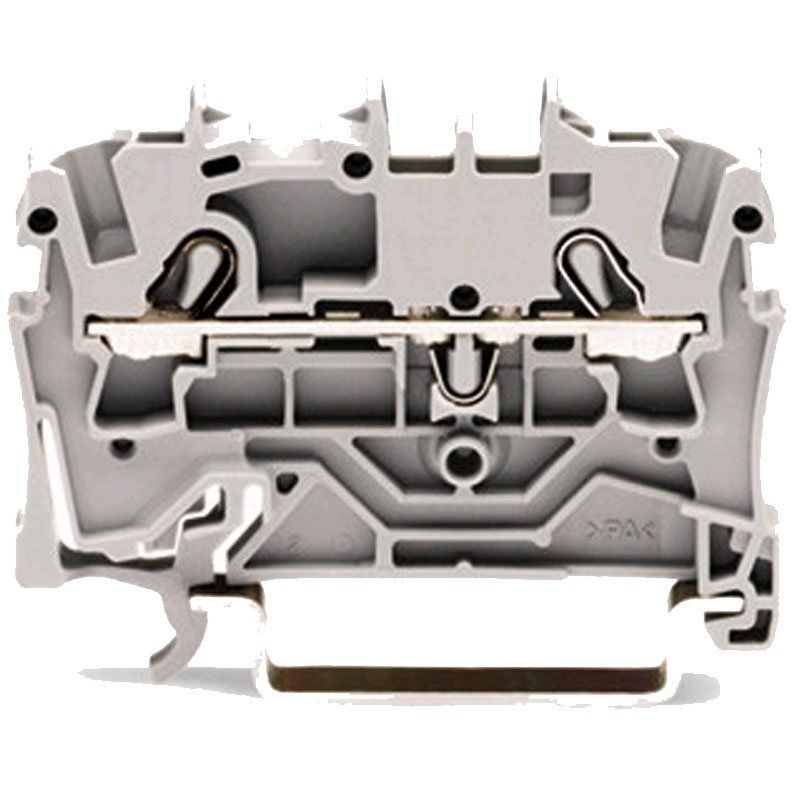

Wer in Verteilern sauber und schnell verdrahten will, braucht Reihenklemmen, die auch nach Jahren noch fest sitzen: Die Wago 2-Leiter-Durchgangsklemme 2002-1201 (1 Stück) verbindet zwei Leiter auf einem gemeinsamen Potential und rastet direkt auf die 35-mm-Tragschiene. Für Elektrobetriebe, Instandhaltung und Industrie ist sie Standardmaterial, doch auch im Hausverteiler im eigenen Keller oder in der Garage zeigt sie, was professionelle Klemmtechnik leistet.
Push-in CAGE CLAMP: Anschlusstechnik der 2002-1201
Zwei Klemmstellen mit Push-in CAGE CLAMP nehmen Kupferleiter von 0,25 bis 4 mm² auf; eindrähtige ab 1 mm² und feindrähtige mit Aderendhülse von 1 bis 2,5 mm² lassen sich direkt einstecken, ganz ohne Werkzeug. Für feindrähtige Leiter ohne Hülse und zum Lösen kommt das Betätigungswerkzeug zum Einsatz. Die Abisolierlänge beträgt 10 bis 12 mm, verdrahtet wird von vorn. Der Nennquerschnitt liegt bei 2,5 mm²; bei maximalem Leiterquerschnitt gibt Wago einen Strom von 32 A an. Das spart bei Serienverdrahtungen spürbar Montagezeit.
Elektrische Werte und Sicherheit im Verteiler
Die Klemme ist für einen Nennstrom von 24 A und eine Bemessungsspannung von 800 V ausgelegt, die Bemessungsstoßspannung beträgt 8 kV. Überspannungskategorie III und Verschmutzungsgrad 3 decken typische Anforderungen in Unterverteilungen und Maschinensteuerungen ab. Der Isolierkörper besteht aus grauem Polyamid (PA66) der Isolierstoffgruppe I und erreicht die Brennbarkeitsklasse UL 94 V0. Die Dauergebrauchstemperatur reicht von -60 bis +105 °C. Die Bemessungsdaten richten sich nach IEC/EN 60947-7-1; zusätzlich liegen UL- und CSA-Approbationen vor. Mit nur 0,766 W Verlustleistung pro Pol bleibt die Wärmeentwicklung im Schaltschrank gering.
Einsatz im Gewerbe, in der Industrie und im Eigenheim
Elektrohandwerk und Schaltschrankbauer setzen die 2002-1201 für Steuerstromkreise, Beleuchtungsverteilungen und Reihenklemmleisten ein. Facility-Management-Teams, Hausverwaltungen und Hotelbetreiber halten sie als Ersatzteil bereit, damit Störungen in der Gebäudetechnik schnell behoben sind. Auch Logistikzentren und Kfz-Werkstätten profitieren von der kompakten Bauform: Mit 5,2 mm Breite, 48,5 mm Höhe und 39,5 mm Tiefe passen viele Klemmen auf wenig Schienenlänge. Profi-Qualität auch für Ihr Zuhause: In der Unterverteilung im Keller, im Hobbyraum, in der Werkstatt oder Garage sorgt dieselbe Klemme für übersichtlich verdrahtete Abzweige, etwa für Werkbankbeleuchtung oder Gartensteckdosen, sofern eine Elektrofachkraft die Arbeiten übernimmt.
Sichere Installation: Hinweise für Elektrofachkräfte
Die Klemme dient ausschließlich der Leiterverbindung auf der Tragschiene und darf nur im spannungsfreien Zustand montiert oder verändert werden. Schalten Sie den Stromkreis frei, sichern Sie ihn gegen Wiedereinschalten und lassen Sie Verdrahtung sowie Prüfung von einer Elektrofachkraft ausführen. Beachten Sie die Abisolierlänge von 10 bis 12 mm und kontrollieren Sie nach dem Einstecken durch leichten Zug, ob der Leiter fest sitzt. Der Artikel wird pro Stück verkauft; für größere Verteiler kalkulieren Sie die benötigte Menge inklusive Reserve.
Fünf Vorteile der Wago 2002-1201 im Überblick
- Werkzeugarmes Einstecken: Eindrähtige Leiter und Leiter mit Aderendhülse sind direkt steckbar, das beschleunigt die Montage in Verteilern.
- Schmale Bauform: Nur 5,2 mm Breite sparen Platz auf der Tragschiene und erlauben dichte Reihenklemmleisten in Schaltschrank und Hausverteiler.
- Hoher Nennstrom: 24 A bei 800 V Bemessungsspannung und 8 kV Stoßspannung bieten Spielraum für anspruchsvolle Installationen.
- Robuster Werkstoff: Polyamid PA66 mit UL-94-Klasse V0 und einer Dauergebrauchstemperatur bis +105 °C bietet solide Reserven im Dauerbetrieb.
- Breite Einsetzbarkeit: Die Serie 2002 mit zwei Klemmstellen und einem Potential eignet sich für Gewerbe, Haustechnik und Heimwerker-Projekte unter Aufsicht einer Elektrofachkraft.
Für Großabnehmer sind die Klassifizierungen ETIM EC000897 und eCl@ss 27-14-11-20 hilfreich: Sie erleichtern die Übernahme in Warenwirtschaft, Stücklisten und Ausschreibungstexte.
