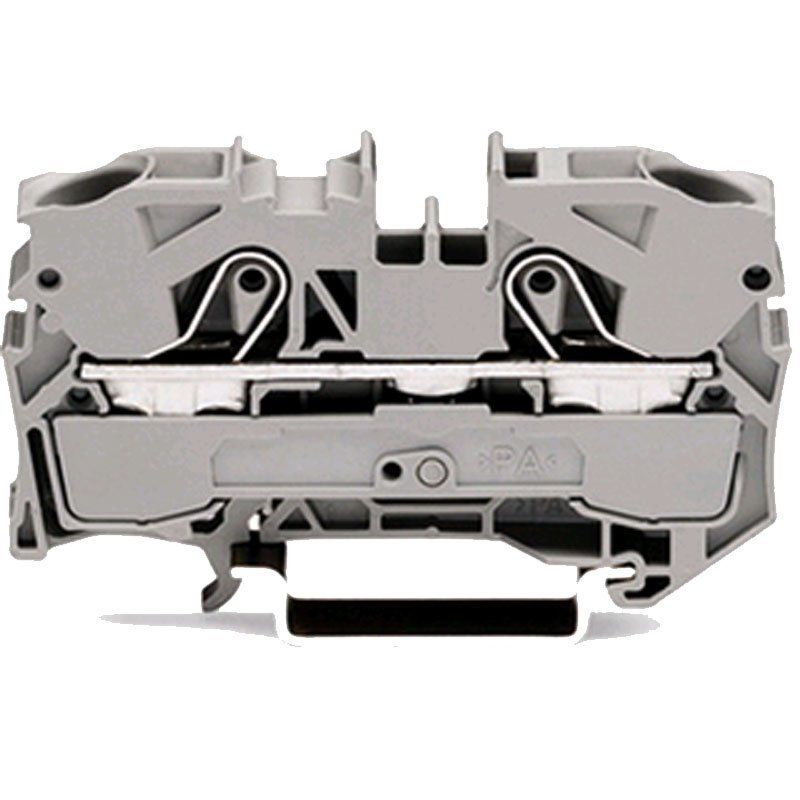

Wago 2-Leiter-Durchgangsklemme 2010-1201 für größere Querschnitte
Mit einem Nennquerschnitt von 10 mm² richtet sich die Wago-Durchgangsklemme 2010-1201 an Installationen mit höheren Leiterquerschnitten. Der Anschluss erfolgt über Push-in CAGE CLAMP®, die Klemme ist zudem für Ex-e-II-Anwendungen geeignet.
Damit ergänzt sie die kleineren Durchgangsklemmen der Serie um eine Variante für kräftigere Leiter.
Einsatzbereiche
Die Klemme wird eingesetzt, wenn zwei Leiter mit größerem Querschnitt sicher verbunden werden müssen, etwa bei der Verteilung höherer Ströme im Schaltschrank. Die Ex-e-II-Eignung ermöglicht zudem den Einsatz in Anlagenbereichen mit erhöhten Schutzanforderungen.
Vorteile bei Montage und Einsatz
Die Push-in-Anschlusstechnik erlaubt das direkte Stecken passender Leiterquerschnitte, während zum Lösen ein Betätigungswerkzeug wie bei der klassischen CAGE CLAMP® benötigt wird. Das sorgt für eine sichere Verbindung auch bei höheren Leiterquerschnitten. Die Klemme fügt sich in bestehende Klemmenreihen mit Trennplatten für Ex-e- und Ex-i-Anwendungen ein.
Technik in Kürze
Der Nennquerschnitt der Klemme beträgt 10 mm², angeschlossen werden können eindrähtige und feindrähtige Kupferleiter von 0,5 bis 16 mm². Direkt steckbar sind eindrähtige Leiter von 2,5 bis 16 mm². Weitere elektrische Kennwerte wie Nennstrom oder Bemessungsspannung liegen für dieses Modell nicht vor.
Kompatibilität und Hinweise
Bei Ex-e- oder Ex-i-Anwendungen sollte hinter der Klemme je nach Zone eine passende Trennplatte gesetzt werden. Berücksichtigen Sie beim Zusammenstellen der Klemmenreihe die größeren Leiterquerschnitte, die diese Klemme im Vergleich zu kleineren Modellen der Serie aufnehmen kann.
Fazit
Die Wago 2010-1201 ist die richtige Wahl, wenn im Vergleich zu kleineren Durchgangsklemmen größere Leiterquerschnitte sicher verbunden werden müssen, auch in Ex-e-II-Umgebungen.
Kurz zusammengefasst:
- Nennquerschnitt 10 mm², Anschlussbereich 0,5 bis 16 mm²
- Push-in CAGE CLAMP® für sicheren Leiteranschluss
- Geeignet für Ex-e-II-Anwendungen
- Direkt steckbar ab 2,5 mm² eindrähtig
- Passend für höhere Leiterquerschnitte im Verteilerbau
