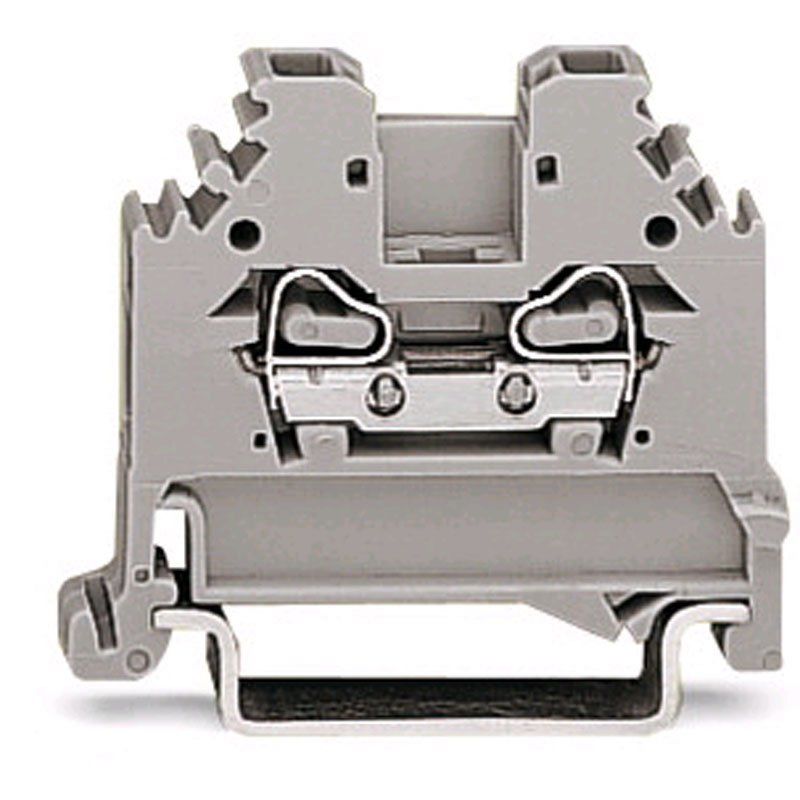

Wenn im Schaltschrank Dutzende Leitungen sicher, schnell und wartungsfreundlich verbunden werden müssen, ist eine bewährte Federklemmtechnik die erste Wahl. Die Wago 2-Leiter-Durchgangsklemme 280-104 (1 Stück) aus der Serie 280 verbindet zwei Leiter auf einem gemeinsamen Potenzial und rastet direkt auf der Tragschiene DIN 35 ein. Ihre blaue Gehäusefarbe macht sie zur typischen Wahl für den Neutralleiter – so bleibt die Klemmenleiste auf einen Blick lesbar, egal ob im Industrieschaltschrank, in der Gebäudeverteilung oder in der Unterverteilung daheim.
CAGE CLAMP: Federkraftanschluss für dauerhaft sichere Kontakte
Herzstück der Klemme ist die Käfigklemme CAGE CLAMP. Der abisolierte Leiter wird nach dem Öffnen der Klemmstelle eingeführt, die Feder drückt ihn anschließend gleichmäßig gegen die Stromschiene. Ein Nachziehen von Schrauben entfällt, und die Kontaktkraft hängt nicht vom Drehmoment des Monteurs ab, sondern wird von der Feder vorgegeben. Die empfohlene Abisolierlänge beträgt 8 bis 9 mm. Die seitliche Verdrahtung erleichtert die Leitungsführung in flachen Verteilungen und Kabelkanälen. Mit 5 mm Breite, 30,5 mm Höhe und 42,5 mm Tiefe baut die Klemme sehr kompakt, sodass auch auf kurzen Tragschienen viele Anschlusspunkte Platz finden.
Elektrische Kennwerte: 24 A, 800 V und 8 kV Stoßspannung
Die Bemessungsdaten sind gemäß IEC/EN 60947-7-1 angegeben: Der Nennstrom liegt bei 24 A, die Bemessungsspannung bei 800 V und die Bemessungsstoßspannung bei 8 kV, ausgelegt für Verschmutzungsgrad 3. Damit eignet sich die Klemme auch für anspruchsvolle Umgebungen in Produktion und Gewerbe. Der Isolierstoff besteht aus Polyamid 66 (PA 66), einem robusten technischen Kunststoff, der sich im Schaltanlagenbau seit Jahrzehnten bewährt. Mit einer Brandlast von nur 0,08 MJ und einem Gewicht von 3,9 g trägt die einzelne Klemme kaum zur Gesamtbilanz der Verteilung bei.
Praxisvorteile für Schaltanlagenbau, Elektrohandwerk und Instandhaltung
- Zeitsparende Montage: Leiter einführen, Feder schließen, fertig – ohne Schraubendreher-Nachzug und ohne Drehmomentkontrolle. Bei großen Klemmenleisten summiert sich das zu spürbar kürzeren Verdrahtungszeiten.
- Wartungsarm im Dauerbetrieb: Die Federkraft hält den Kontakt konstant, auch bei Vibrationen oder Temperaturwechseln. Regelmäßiges Nachziehen wie bei Schraubklemmen entfällt.
- Eindeutige Farbkennzeichnung: Das blaue Gehäuse markiert den Neutralleiter klar und unterscheidet ihn von Außenleiter- und Schutzleiterklemmen. Das reduziert Verwechslungen bei Prüfung und Erweiterung.
- Hohe Packungsdichte: Nur 5 mm Breite pro Klemme schaffen viele Anschlusspunkte auf engem Raum. Reserveplätze im Schaltschrank bleiben für spätere Erweiterungen frei.
- Bedarfsgerecht einzeln bestellbar: Die Klemme wird als Einzelstück geliefert, ideal für Reparaturen, Nachrüstungen und exakt kalkulierte Projektmengen. Großabnehmer ordern einfach die passende Stückzahl.
Facility Management und Hausverwaltungen setzen die Klemme bei der Sanierung von Gebäudeverteilungen ein, Industrie und Logistik in Maschinen- und Steuerungsschränken, Hotellerie, Gastronomie und Einzelhandel in den Verteilungen für Beleuchtung und Haustechnik. Auch Kommunen und Kfz-Werkstätten profitieren von einheitlichem Material, das sich über viele Standorte hinweg identisch nachbestellen lässt. Elektrobetriebe führen die Klemme deshalb als Standardartikel im Servicefahrzeug.
Vom Gewerbe ins Zuhause: Klemmen für Garage, Werkstatt und Garten
Profi-Qualität lohnt sich auch für Ihr Zuhause: Moderne Unterverteilungen für die Garage, die Werkstatt im Keller, den Hobbyraum oder die Außenstromkreise von Garten und Terrasse werden zunehmend mit Reihenklemmen auf der Tragschiene aufgebaut. Die 280-104 schafft dort dieselbe Ordnung wie im Industrieschaltschrank. Die Stromkreise für Homeoffice oder Wintergarten lassen sich so sauber auf eigene, klar beschriftete Klemmen legen. Wichtig: Installation und Änderungen an Verteilungen nur im spannungsfreien Zustand und ausschließlich durch eine Elektrofachkraft. Ergänzen Sie die Klemmenleiste mit der passenden Abschlussplatte der Serie 280 – die Durchgangsklemme selbst ist bei Leuchtmittelmarkt aktuell ab Lager verfügbar.
