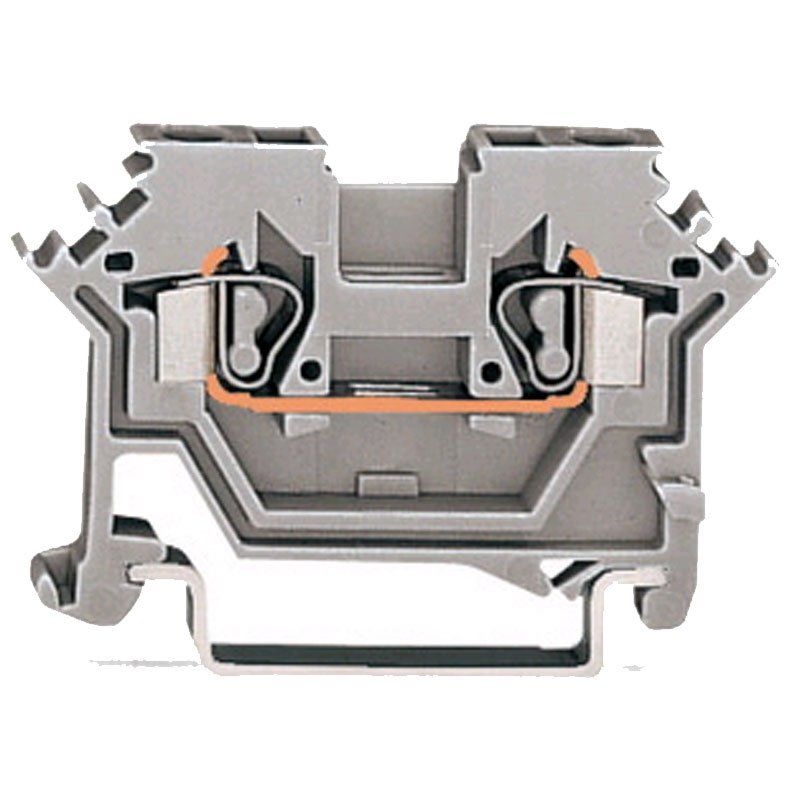

Wer Schaltschränke, Unterverteilungen oder Steuerungskästen sauber und wartungsarm verdrahten möchte, greift seit Jahrzehnten zur Reihenklemme mit Federkraftanschluss. Die Wago 2-Leiter-Durchgangsklemme 280-601 (1 Stück) gehört zur bewährten WAGO-Serie 280 und verbindet zwei Leiter auf einem einzigen Potential – kompakt, vibrationsfest und ohne Nachziehen von Schrauben. Mit nur 5 mm Breite spart sie wertvollen Platz auf der Tragschiene und lässt sich mühelos zu langen Klemmleisten aneinanderreihen.
CAGE CLAMP-Technik: Sichere Federklemmverbindung für den Dauerbetrieb
Herzstück der Klemme ist die bewährte Käfigklemme CAGE CLAMP. Nach dem Öffnen der Klemmstelle mit einem Betätigungswerkzeug wird der abisolierte Leiter eingeführt, anschließend presst die Feder ihn selbsttätig gegen die Stromschiene. Die Kontaktkraft passt sich dem Leiter an und bleibt auch bei Temperaturwechseln oder Erschütterungen konstant – ein entscheidender Vorteil gegenüber Schraubklemmen, die im Lauf der Jahre nachgezogen werden müssen. Für Facility Management und Hausverwaltungen bedeutet das weniger Wartungsrundgänge und mehr Betriebssicherheit. Die empfohlene Abisolierlänge beträgt 8 bis 9 mm, damit der Leiter vollständig und ohne blanke Kupferanteile außerhalb des Isolierstoffgehäuses sitzt.
Technische Daten der Durchgangsklemme 280-601 im Überblick
Die Reihenklemme ist für einen Nennstrom von 24 A und eine Bemessungsspannung von 800 V nach IEC/EN 60947-7-1 ausgelegt. Die Bemessungsstoßspannung liegt bei 8 kV, die Bemessungsdaten beziehen sich auf Verschmutzungsgrad 3 – damit eignet sie sich auch für anspruchsvolle Umgebungen in Industrie, Logistik und Gebäudetechnik. Das graue Isolierstoffgehäuse aus Polyamid 66 (PA 66) ist robust und formstabil, die Brandlast pro Klemme beträgt lediglich 0,093 MJ. Mit 5 mm Breite, 28 mm Höhe und 50 mm Tiefe in horizontaler Bauform passt sie auch in flache Verteilergehäuse. Die Frontverdrahtung erleichtert das Anschließen direkt von vorn, selbst wenn die Klemmleiste schon dicht bestückt ist.
Vom Industrieschaltschrank bis zur Unterverteilung im eigenen Zuhause
Im gewerblichen Umfeld ist die 280-601 ein klassischer Baustein für Maschinensteuerungen, Beleuchtungsverteilungen in Lagerhallen, den Ladenbau im Einzelhandel oder Technikräume in Hotellerie und Gastronomie. Elektrohandwerksbetriebe schätzen die Serie, weil sich Klemmleisten damit einheitlich aufbauen, beschriften und später problemlos erweitern lassen. Profi-Qualität lohnt sich aber auch für Ihr Zuhause: Ob Unterverteilung im Keller, Schaltkasten für die Beleuchtung im Garten, Stromversorgung in Garage und Werkstatt oder ein Klemmkasten im Hobbyraum – auf einer DIN-35-Tragschiene ordnet die Klemme jede Verdrahtung übersichtlich und dauerhaft. Wichtig: Arbeiten an der Hausinstallation dürfen ausschließlich im spannungsfreien Zustand und durch eine Elektrofachkraft erfolgen.
Ihre Vorteile mit der WAGO-Reihenklemme der Serie 280
- Wartungsfreie Kontaktierung: Die CAGE CLAMP-Feder hält den Leiter dauerhaft mit gleichbleibender Kraft, regelmäßiges Nachziehen wie bei Schraubklemmen entfällt.
- Platzsparend auf der Tragschiene: Mit 5 mm Breite bringen Sie viele Stromkreise auf kleinem Raum unter – ideal für eng bestückte Verteilungen und Steuerungsgehäuse.
- Hohe elektrische Reserven: 24 A Nennstrom, 800 V Bemessungsspannung und 8 kV Bemessungsstoßspannung bieten Spielraum für anspruchsvolle Gebäude- und Industrieanwendungen.
- Zeitersparnis bei der Montage: Aufrasten auf die DIN-35-Schiene, Leiter auf 8 bis 9 mm abisolieren, einführen – fertig. Das senkt die Arbeitszeit pro Schaltschrank spürbar.
- Einzeln nachbestellbar: Da die Klemme als Einzelstück geliefert wird, stellen Sie Klemmleisten exakt nach Bedarf zusammen – vom Serviceeinsatz des Facility Managements bis zur Nachrüstung im Hobbykeller.
Unser Tipp für Planer und Einkäufer: Kombinieren Sie die graue Durchgangsklemme mit der grün-gelben Schutzleiterklemme derselben Serie, um Außenleiter und Schutzleiter in einer durchgängigen, klar farbcodierten Klemmleiste zu führen. So entsteht eine übersichtliche, leicht prüfbare Verdrahtung, die auch Jahre später jeder Fachkollege sofort nachvollziehen kann. Für Rollouts in mehreren Objekten lohnt sich die Bevorratung einer Reserve direkt im Servicefahrzeug.
