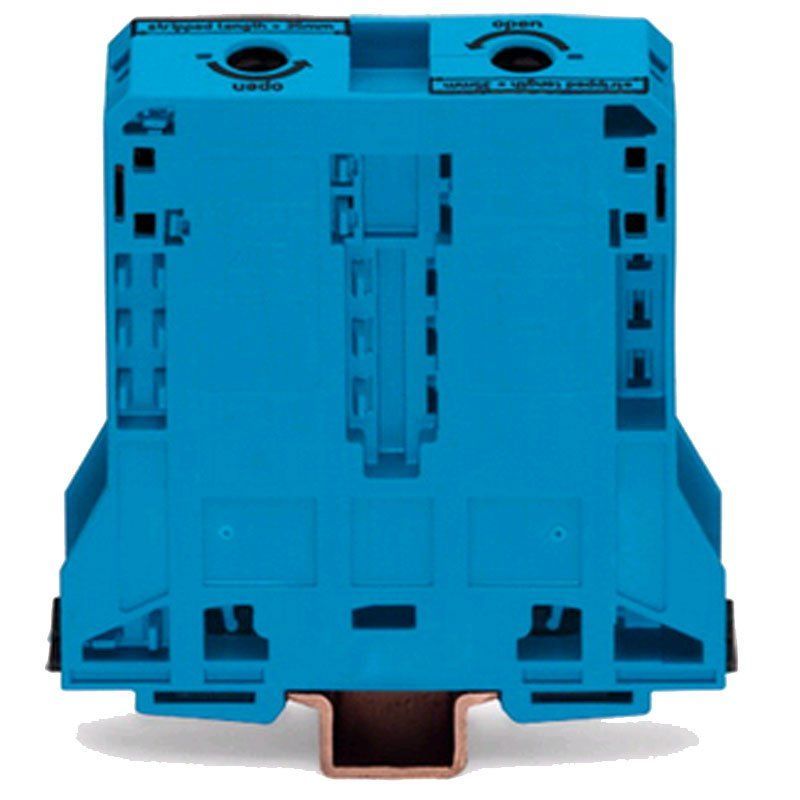

In Einspeisungen, Hauptverteilungen und leistungsstarken Maschinenanschlüssen entscheidet die Klemmstelle darüber, ob eine Anlage über Jahre zuverlässig läuft. Die Wago 2-Leiter-Durchgangsklemme 285-194 (1 Stück) aus der WAGO-Serie 285 ist genau für solche Aufgaben gebaut: eine großformatige Reihenklemme in Blau mit der bewährten Käfigzugfeder CAGE CLAMP, ausgelegt für eine Bemessungsspannung von 1000 V nach EN. Zwei Klemmstellen auf einem Potential verbinden ankommenden und abgehenden Leiter direkt miteinander.
Technische Daten der 285-194 im Praxiskontext
Die Bemessungsdaten richten sich nach IEC/EN 60947-7-1, der Norm für Durchgangsklemmen mit Kupferleitern. Neben der Bemessungsspannung von 1000 V nennt WAGO eine Bemessungsstoßspannung von 8 kV sowie die Eignung für Verschmutzungsgrad 3. Das ist relevant für Umgebungen, in denen leitfähige Verschmutzung oder Betauung auftreten kann, etwa in Produktionshallen, Pumpstationen oder unbeheizten Technikräumen. Der Isolierkörper besteht aus Polyamid 66 (PA 66), einem robusten technischen Kunststoff. Mit 25 mm Breite, 101 mm Höhe und 107 mm Tiefe sowie 257 g Gewicht ist die Klemme deutlich kräftiger dimensioniert als gewöhnliche Steuerklemmen. Die Abisolierlänge beträgt 35 mm.
Montage auf der Tragschiene DIN 35 x 15
Ein wichtiger Sicherheitshinweis des Herstellers: Die Klemme darf ausschließlich auf eine Tragschiene DIN 35 x 15 gesetzt werden, also auf die tiefe 15-mm-Hutschiene. Flachere Schienen mit 7,5 mm Höhe sind für diese Baugröße nicht vorgesehen. Die horizontale Bauform mit seitlicher Verdrahtung erlaubt einen geradlinigen Leitungsverlauf, was gerade bei dicken, wenig flexiblen Leitungen die Verdrahtung im Schaltschrank vereinfacht. Die blaue Farbe hilft zudem bei der eindeutigen Kennzeichnung, etwa für den Neutralleiter, und erleichtert Servicetechnikern später die Orientierung.
Wo die blaue WAGO-Klemme ihre Stärken ausspielt
Elektrohandwerk und Schaltanlagenbau setzen die 285-194 in Einspeisefeldern und Verteilungen ein, die Industrie in Maschinen und Fertigungslinien, die Logistik in Fördertechnik und Ladeinfrastruktur. Facility Management und Hausverwaltungen nutzen sie bei der Sanierung von Haupt- und Unterverteilungen, Kommunen in Pumpwerken, Schulen oder Sporthallen. Auch Hotellerie, Gastronomie und Einzelhandel mit leistungsstarker Küchen-, Kälte- oder Lüftungstechnik profitieren von einer Klemmstelle, die solide aufgebaut und übersichtlich verdrahtet ist.
Profi-Klemme für die Hausinstallation daheim
Was im Gewerbe überzeugt, ist auch im eigenen Zuhause eine solide Wahl. Im Einfamilienhaus findet die Klemme ihren Platz im Hausanschlussraum im Keller, in einer kräftig ausgelegten Unterverteilung für Garage und Werkstatt oder bei der Zuleitung zu Wärmepumpe, Wallbox oder Wintergarten. Auch im Hobbykeller mit großen Elektrowerkzeugen sorgt eine sauber aufgebaute Verteilung für Sicherheit. Bitte beachten Sie: Anschluss und Montage gehören in jedem Fall in die Hände einer Elektrofachkraft und erfolgen nur im spannungsfreien Zustand. Ihr Elektrobetrieb prüft dabei auch, ob die Klemme zum vorgesehenen Leiterquerschnitt passt.
- Hohe Spannungsreserve: Mit 1000 V Bemessungsspannung und 8 kV Bemessungsstoßspannung bietet die Klemme reichlich Reserve für typische Niederspannungsanlagen. Das ist ein Plus in Netzen mit transienten Überspannungen.
- CAGE CLAMP Federklemmtechnik: Die Käfigzugfeder hält den Leiter mit definierter Kraft, unabhängig von der Sorgfalt beim Anziehen einer Schraube. Montagefehler durch falsches Drehmoment werden so vermieden.
- Robust für raue Umgebungen: Verschmutzungsgrad 3 und ein Isolierkörper aus PA 66 machen die Klemme fit für Werkhallen, Pumpenräume und Technikzentralen. Hier zählt Beständigkeit mehr als Optik.
- Klare Leiterkennzeichnung: Die blaue Ausführung schafft auf der Klemmenleiste sofort Übersicht. Prüfung, Messung und spätere Erweiterungen gehen dadurch schneller von der Hand.
- Bedarfsgerecht einzeln bestellbar: Sie erhalten die Klemme als Einzelstück und ordern exakt die Menge für Ihr Projekt. Das hält Lagerbestände im Betrieb schlank und passt ebenso zum einmaligen Bedarf im Eigenheim.
Tipp: Passendes Serienzubehör und den zulässigen Leiterquerschnitt vorab im aktuellen WAGO-Datenblatt prüfen.
