Beschreibung

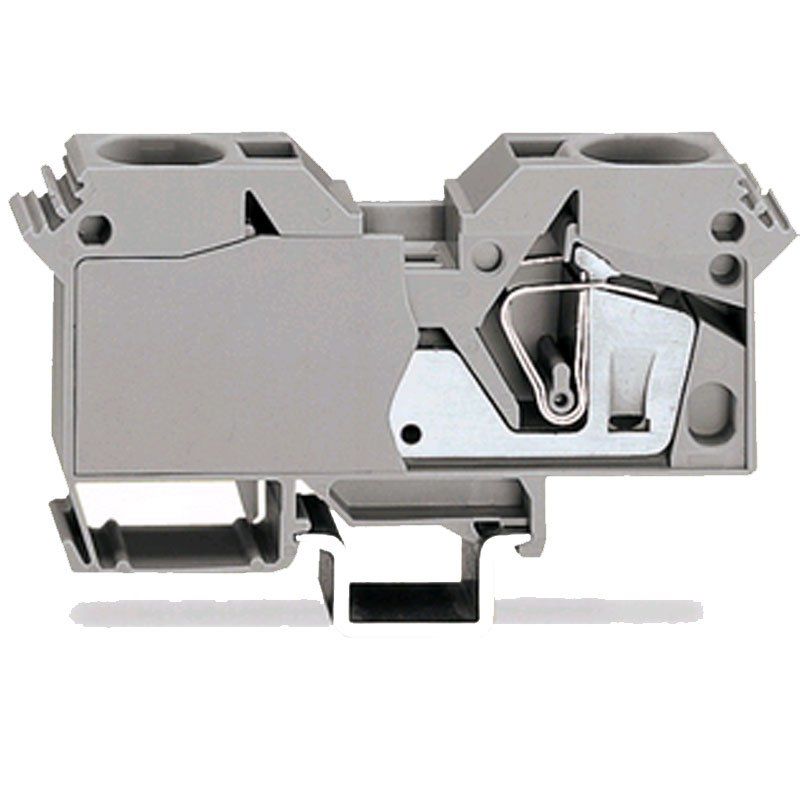

Wago 2-Leiter-Durchgangsklemme 285-601, grau, 125 A
Am oberen Ende der Wago-285er-Baureihe steht diese Durchgangsklemme für 125 A – ausgelegt für Anwendungen, in denen hohe Ströme zuverlässig auf der Hutschiene verbunden werden müssen.
Einsatzbereiche
Die Klemme kommt in Verteilern und Anlagen mit höheren Leistungsanforderungen zum Einsatz, wo Leiter mit entsprechend großem Querschnitt in Reihe geführt werden.
Vorteile bei Montage und Einsatz
Die Frontverdrahtung sorgt für einen gut zugänglichen Anschluss trotz der größeren Baugröße. Mit 125 A Nennstrom deckt die Klemme deutlich höhere Leistungsbereiche ab als die kleineren Baureihen im Sortiment.
Technik in Kürze
Die Klemme ist für 125 A bei 800 V Bemessungsspannung ausgelegt (Bemessungsstoßspannung 8 kV, Verschmutzungsgrad 3, gemäß IEC/EN 60947-7-1). Der Anschluss erfolgt über eine Käfigklemme (CAGE CLAMP) mit einer Abisolierlänge von 23 mm. Das graue Gehäuse besteht aus Polyamid 66 (PA 66); die Klemme ist 16 mm breit, 115,5 mm hoch, 115,5 mm tief und wiegt 131,2 g.
Kompatibilität und Hinweise
Die Montage erfolgt auf Tragschiene DIN 35. Arbeiten an der Klemme gehören in die Hand einer Elektrofachkraft und dürfen nur im spannungsfreien Zustand erfolgen.
Fazit
Die 285-601 ist eine leistungsstarke Durchgangsklemme für 125 A und eignet sich für Anwendungen mit höheren Strombelastungen auf der Tragschiene DIN 35.
Kurz zusammengefasst:
- 2-Leiter-Durchgangsklemme in Grau
- Nennstrom 125 A, Bemessungsspannung 800 V
- Anschluss über Käfigklemme (CAGE CLAMP), Abisolierlänge 23 mm
- Montage auf Tragschiene DIN 35
- Gewicht 131,2 g
