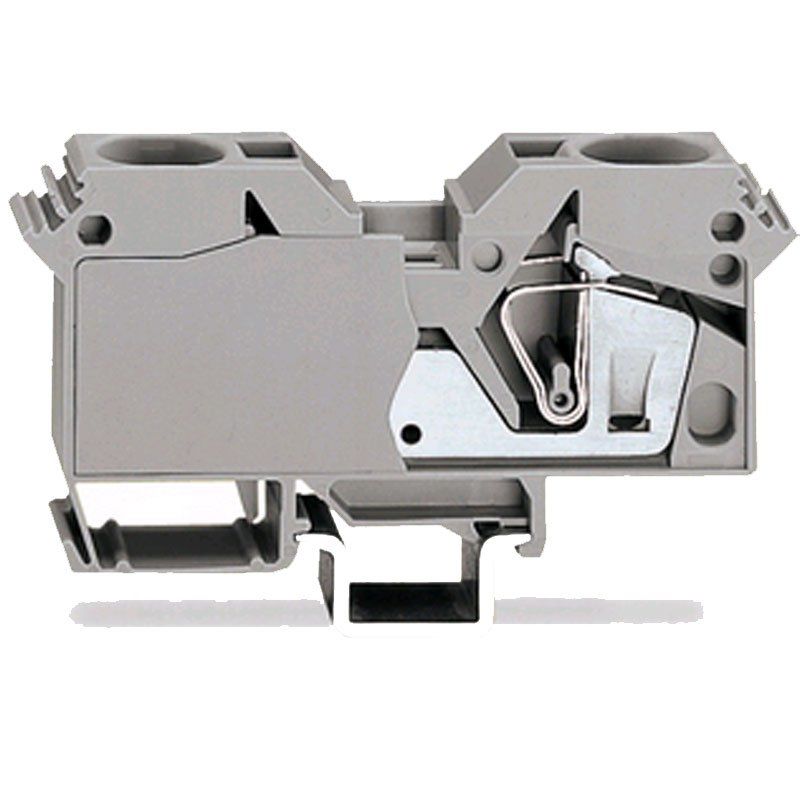

Wenn hohe Ströme sicher und dauerhaft durch eine Reihenklemmenleiste laufen sollen, entscheidet die Klemmstelle über die Betriebssicherheit der gesamten Anlage. Mit der Wago 2-Leiter-Durchgangsklemme 285-604 (1 Stück) setzen Sie auf ein Bauteil, das für 125 A Nennstrom und 800 V Bemessungsspannung ausgelegt ist und mit der federbasierten Käfigklemme (CAGE CLAMP) arbeitet. Elektroinstallateure, Betriebselektriker und Schaltanlagenbauer schätzen die Reihe 285 für ihre Robustheit – und genau diese Industriequalität steht Ihnen auch für die Hausinstallation zur Verfügung.
125 A, 800 V und 8 kV: Leistungsdaten der blauen Durchgangsklemme
Die elektrischen Kennwerte sind nach IEC/EN 60947-7-1 bemessen, der maßgeblichen Norm für Durchgangsreihenklemmen. Neben dem Nennstrom von 125 A und der Bemessungsspannung von 800 V weist das Datenblatt eine Bemessungsstoßspannung von 8 kV sowie den Verschmutzungsgrad 3 aus. Letzterer ist für die Praxis besonders interessant: Er beschreibt Umgebungen, in denen leitfähige Verschmutzung oder trockene, durch Betauung leitfähig werdende Verschmutzung auftreten kann – typisch für Produktionshallen, Werkstätten oder Technikräume. Die blaue Gehäusefarbe kennzeichnet die Klemme in vielen Installationen als Neutralleiterklemme und sorgt für eine eindeutige Zuordnung im Verteilerfeld. Als Isolierwerkstoff kommt Polyamid 66 (PA 66) zum Einsatz, die Brandlast beträgt 1,162 MJ.
Frontverdrahtung und kompakte 16 mm Baubreite für dichte Verteilungen
Mit nur 16 mm Breite bei 52,5 mm Höhe und 115,5 mm Tiefe lässt sich die Klemme platzsparend auf der Tragschiene DIN 35 aufreihen. Die horizontale Bauform mit Frontverdrahtung führt die Leiter von vorne ein – ideal, wenn der Schaltschrank gut zugänglich ist und Klemmstellen bei der Montage und späteren Prüfungen direkt im Blick bleiben sollen. Für die Leitervorbereitung gibt der Hersteller eine Abisolierlänge von 23 mm vor; wer diesen Wert exakt einhält, stellt sicher, dass die Feder ausschließlich auf dem blanken Leiter klemmt. Mit rund 131 g Gewicht wirkt die Klemme spürbar solide. Pro Klemme steht ein Potential mit zwei Anschlussstellen zur Verfügung: Leiter rein, Leiter raus, sauber und nachvollziehbar.
Warum Elektrobetriebe und Instandhaltung auf die 285-604 setzen
- Hohe Strombelastbarkeit: 125 A Nennstrom erlauben das Durchschleifen leistungsstarker Zuleitungen, etwa für Maschinen, Kälteanlagen oder Ladeinfrastruktur. Leiterquerschnitt und Vorsicherung legt die Fachplanung wie gewohnt passend zur Anlage fest.
- Wartungsfreie Kontaktierung: Die CAGE CLAMP drückt den Leiter mit gleichbleibender Federkraft an die Stromschiene und bleibt auch bei Vibrationen stabil. Regelmäßiges Nachziehen wie bei Schraubklemmen entfällt – ein echter Kostenfaktor im Facility Management.
- Isolationsreserven für raue Umgebungen: 8 kV Bemessungsstoßspannung und Verschmutzungsgrad 3 schaffen Sicherheitsreserven in Industriehallen, Logistikzentren und Kfz-Werkstätten. Die Klemme ist damit nicht nur für klimatisierte Schaltwarten gedacht.
- Schnelle Orientierung im Schrank: Die blaue Farbe hebt die Klemme von grauen Durchgangs- und grün-gelben Schutzleiterklemmen ab. Das vereinfacht Erweiterungen in Hotels, Supermärkten oder kommunalen Liegenschaften erheblich.
- Platzsparende Reihung: Die 16 mm schmale Bauform nutzt die Tragschiene effizient, auch wenn viele Abgänge nebeneinander liegen. So bleibt Raum für spätere Erweiterungen und Reserveplätze.
Industriequalität fürs Zuhause: Werkstatt, Garage und Hobbykeller
Privatkunden profitieren ebenso von der robusten Technik: in der Hausverteilung im Keller, in der Unterverteilung von Garage und Carport, in der eigenen Werkstatt mit Kreissäge und Kompressor oder im Hobbykeller mit leistungsstarken Geräten. Auch Zuleitungen zu Gartenhaus oder Wintergarten lassen sich mit Reihenklemmen übersichtlich aufbauen. Wichtig: Montage und Anschluss gehören in die Hände einer Elektrofachkraft und erfolgen ausschließlich im spannungsfreien Zustand, freigeschaltet und gegen Wiedereinschalten gesichert. Gewerbliche Abnehmer wie Elektrohandwerk, Hausverwaltungen und Instandhaltungsteams bestellen die Klemme einzeln, flexibel nach Bedarf und passend zum jeweiligen Projektumfang.
