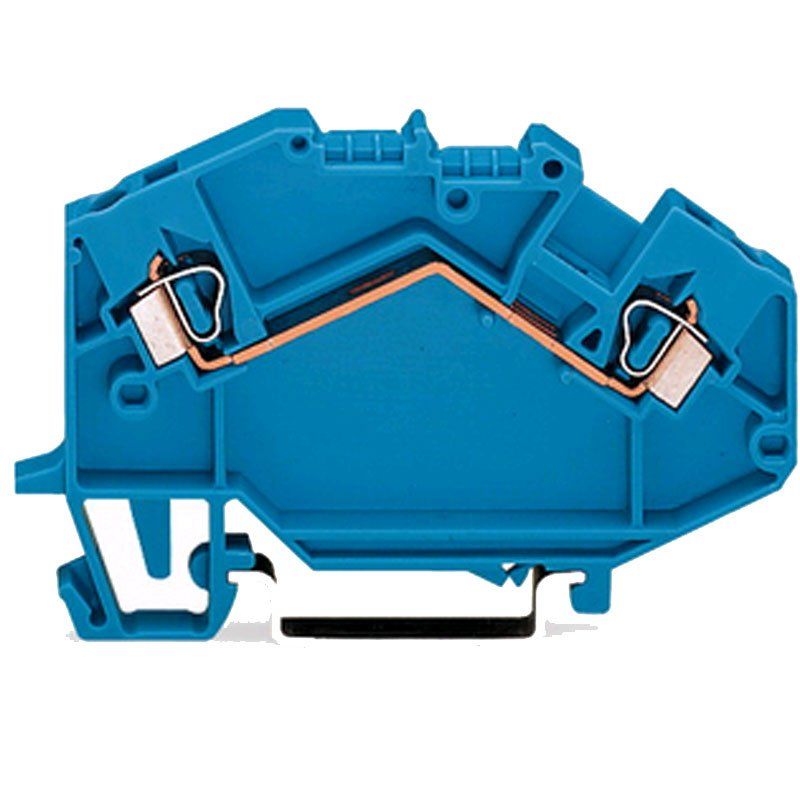

Wer Schaltschränke, Unterverteilungen oder Maschinensteuerungen verdrahtet, braucht Klemmen, die Platz sparen, sicher kontaktieren und auch nach Jahren nicht nachgezogen werden müssen. Die Wago 2-Leiter-Durchgangsklemme 780-604 (1 Stück) aus der Serie 780 erfüllt genau diesen Anspruch: Sie ist nur 5 mm breit, wird auf die Tragschiene DIN 35 aufgerastet und verbindet zwei Leiter über die bewährte Käfigklemme CAGE CLAMP. Die blaue Gehäusefarbe macht sie zur naheliegenden Wahl für den Neutralleiter.
CAGE CLAMP Durchgangsklemme: vibrationsfest und wartungsfrei verdrahten
Das Prinzip der Käfigklemme kennt jeder Elektroinstallateur: Eine Klemmfeder drückt den Leiter mit konstanter Kraft gegen die Stromschiene – unabhängig davon, wie fest jemand eine Schraube angezogen hätte. Damit entfallen typische Fehlerquellen wie zu locker oder zu stark angezogene Schraubklemmen, und das regelmäßige Nachziehen im Rahmen der Wartung gehört der Vergangenheit an. Geöffnet wird die Klemmstelle mit einem Betätigungswerkzeug oder einem passenden Schraubendreher; so lassen sich eindrähtige, mehrdrähtige und feindrähtige Leiter gleichermaßen sicher anschließen. Die empfohlene Abisolierlänge beträgt 8 bis 9 mm.
Technische Daten der WAGO 780-604 im Praxischeck
Mit einem Nennstrom von 24 A und einer Bemessungsspannung von 1000 V nach IEC/EN 60947-7-1 deckt die Klemme die üblichen Anwendungen der Gebäude- und Anlagentechnik souverän ab. Die Bemessungsstoßspannung von 8 kV und die Auslegung für Verschmutzungsgrad 3 zeigen, dass sie auch in rauerer Industrieumgebung zuverlässig isoliert. Das Gehäuse besteht aus Polyamid 66 (PA 66), einem formstabilen Isolierwerkstoff, der sich im Schaltanlagenbau seit Jahrzehnten bewährt hat. Die Abmessungen von 5 × 43,5 × 77 mm (Breite × Höhe × Tiefe) und das geringe Gewicht von rund 8,5 g erlauben eine sehr hohe Packungsdichte auf der Schiene; die Brandlast liegt bei lediglich 0,174 MJ. Da die Klemme genau ein Potential führt, entsteht mit jedem Exemplar ein klar abgegrenzter Verbindungspunkt.
Ihre Vorteile mit der blauen Reihenklemme
- Platzsparend im Verteilerfeld: Mit nur 5 mm Breite passen zwei Klemmen auf jeden Zentimeter Tragschiene. Das schafft Reserven für spätere Erweiterungen, ohne den Schrank zu vergrößern.
- Wartungsfreier Kontakt: Die Federkraft der CAGE CLAMP bleibt konstant, Nachziehen entfällt. Das senkt den Prüf- und Serviceaufwand für Facility Management und Hausverwaltungen spürbar.
- Klare Leiterzuordnung: Die blaue Farbe eignet sich zur eindeutigen Kennzeichnung des Neutralleiters. Bei Fehlersuche und Prüfprotokoll sparen Techniker so wertvolle Zeit.
- Bequeme Frontverdrahtung: Die abgewinkelte Bauform führt die Leiter von vorn zur Klemmstelle. Gerade in dicht belegten Schränken gelingen Einführen, Prüfen und späteres Umklemmen dadurch leichter.
- Industrietaugliche Reserven: 1000 V Bemessungsspannung, 8 kV Stoßspannung und Verschmutzungsgrad 3 geben Sicherheit weit über die Hausinstallation hinaus. So lässt sich ein einheitlicher Klemmentyp im Objekt wie in der Maschine einsetzen.
Vom Schaltschrank im Gewerbe bis zur Unterverteilung im Zuhause
Elektrohandwerk, Schaltanlagenbau und Industrie setzen die Serie 780 in Steuerungen, Verteilungen und Gebäudeautomation ein; Facility Management, Hotellerie und Einzelhandel profitieren bei Umbauten von der schnellen, schraubenlosen Montage. Weil Sie die Klemmen einzeln bestellen, lässt sich der Bedarf exakt planen, ob für einen einzelnen Verteiler oder als Nachschub für den Servicewagen. Dieselbe Profi-Qualität zahlt sich auch daheim aus: in der Unterverteilung im Keller, beim separaten Stromkreis für die Garage, in der Werkstatt, im Hobbyraum oder bei der Versorgung von Garten und Terrasse.
Sicher installieren: Hinweise für die Montage
Arbeiten an Verteilungen und Schaltschränken dürfen ausschließlich von einer Elektrofachkraft und nur im spannungsfreien Zustand ausgeführt werden – nach den fünf Sicherheitsregeln, unter anderem freischalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen. Prüfen Sie beim Aufbau einer Klemmenreihe anhand der Herstellerangaben, ob eine Abschlussplatte und Endhalter erforderlich sind.
