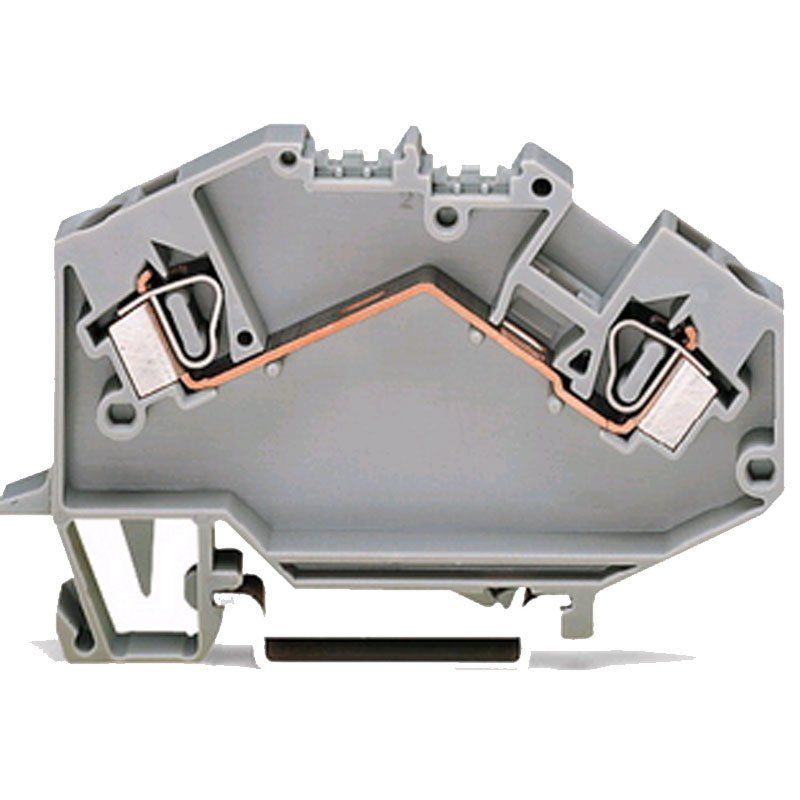

Für den strukturierten Aufbau von Klemmleisten auf der Tragschiene ist die Wago 2-Leiter-Durchgangsklemme 781-601 (1 Stück) eine schlanke und zuverlässige Wahl. Die graue Reihenklemme führt ein Potential von einem Leiter zum nächsten und verbindet so beispielsweise eine Zuleitung mit einem Abgang zu Verbraucher, Sensor oder Leuchte. Dank der bewährten Federklemmtechnik CAGE CLAMP entfällt das Nachziehen von Schrauben – die Klemmstelle gilt als wartungsfrei und bleibt auch bei Vibrationen und Temperaturwechseln sicher kontaktiert.
CAGE CLAMP auf 6 mm: technische Daten der Durchgangsklemme 781-601
Mit nur 6 mm Breite spart die Klemme wertvollen Platz auf der Tragschiene DIN 35, bei 43,5 mm Höhe und 77 mm Tiefe. Ausgelegt ist sie für einen Nennstrom von 32 A und eine Bemessungsspannung von 1000 V nach EN, die Bemessungsdaten beziehen sich auf IEC/EN 60947-7-1. Die Bemessungsstoßspannung von 8 kV und Verschmutzungsgrad 3 geben Reserven für anspruchsvolle Umgebungen in Produktion und Gebäudetechnik. Das Isoliergehäuse besteht aus Polyamid 66 (PA 66), einem bewährten, formstabilen Werkstoff. Pro Klemme steht ein Potential zur Verfügung, die Brandlast liegt bei 0,206 MJ, das Gewicht bei rund 10,4 g.
Was die 781-601 im Alltag des Elektrohandwerks besser macht
- Frontverdrahtung in abgewinkelter Bauform: Die Leiter werden von vorn eingeführt, was die Arbeit in engen Verteilungen erleichtert. Klemmstellen bleiben beim Prüfen und Nachverdrahten gut zugänglich.
- Werkzeugbetätigte Federklemme ohne Nachziehen: CAGE CLAMP hält den Leiter mit konstanter Federkraft. Wiederkehrende Kontrollen von Schraubverbindungen entfallen, was Wartungskosten in großen Anlagen spürbar senkt.
- Klare Abisolierlänge: Mit 9–10 mm abisoliertem Leiter ist die Klemmstelle korrekt belegt. Das vereinfacht die Unterweisung von Monteuren und sorgt für gleichbleibende Ergebnisse im Team.
- Platzsparend auf der Tragschiene: Die nur 6 mm schmale Bauform erlaubt eine hohe Packungsdichte im Schaltschrank. So finden mehr Stromkreise in derselben Verteilung Platz, ohne dass das Gehäuse größer werden muss.
- Reserven bei der Isolation: 1000 V Bemessungsspannung und 8 kV Bemessungsstoßspannung bieten komfortable Reserven gegenüber üblichen 230/400-V-Netzen. Das schafft Sicherheit in Industrie, Logistik und kommunaler Infrastruktur.
Einsatzbereiche: vom Industrieschaltschrank bis zur Verteilung im Eigenheim
Elektrohandwerk und Schaltanlagenbau setzen die Durchgangsklemme in Steuerungen, Maschinenschränken und Gebäudeverteilungen ein. Facility Management, Hausverwaltungen und Kommunen nutzen sie bei Sanierungen in Wohnanlagen, Schulen und Verwaltungsbauten, Industrie und Logistik für Förder- und Lichtsteuerungen in Hallen. Auch in Hotellerie, Gastronomie, Einzelhandel sowie in Kfz-Werkstätten und Veranstaltungstechnik sorgt eine sauber beschriftete Klemmleiste dafür, dass Servicetechniker Fehler schnell finden. Da die Klemme einzeln erhältlich ist, lassen sich Ersatzteile und Erweiterungen exakt bedarfsgerecht bestellen.
Profi-Qualität auch für Ihr Zuhause: Wird die Hausverteilung im Keller erneuert oder ein Nebengebäude angeschlossen, setzen Elektriker gern auf Reihenklemmen dieser Bauart. Typische Beispiele sind getrennte Stromkreise für Garage und Werkstatt, die Versorgung von Hobbykeller und Partyraum, Außensteckdosen und Wegebeleuchtung im Garten oder die Anbindung eines Wintergartens. Auch ein gut ausgestattetes Homeoffice profitiert von einer klar gegliederten Verteilung, weil spätere Erweiterungen ohne Chaos im Schrank gelingen.
Sicher montieren: spannungsfrei und fachgerecht
Die Montage erfolgt ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft: freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen. Die Klemme wird auf die Tragschiene DIN 35 aufgerastet, die Leiter werden auf 9–10 mm abisoliert und mit einem passenden Betätigungswerkzeug in die CAGE-CLAMP-Klemmstelle eingeführt. Prüfen Sie anhand des WAGO-Datenblatts zulässige Leiterquerschnitte, passendes Zubehör der Serie 781 wie Brücker sowie die Kompatibilität zu Ihrer vorhandenen Klemmleiste. Wer Klemmen und Zubehör gemeinsam bestellt, bündelt Lieferungen und hat beim nächsten Einsatz im Objekt oder in der eigenen Werkstatt alles griffbereit.
