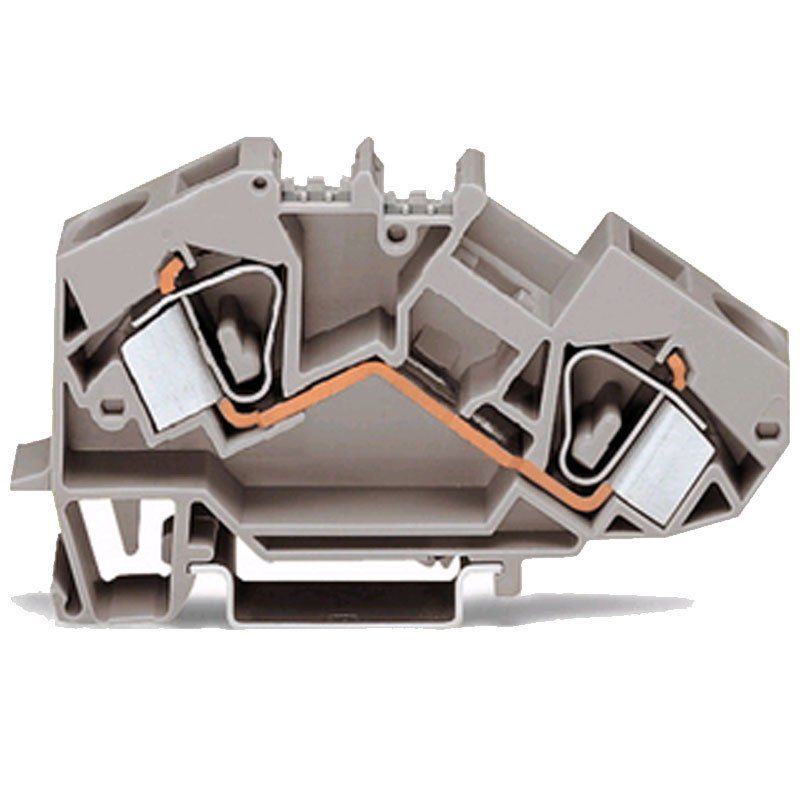

Wenn hohe Ströme zuverlässig vom Zuleitungs- zum Abgangsbereich einer Verteilung geführt werden sollen, ist eine kräftige Durchgangsklemme das Rückgrat der Installation. Die Wago 2-Leiter-Durchgangsklemme 783-601 (1 Stück) verbindet einen ankommenden und einen abgehenden Leiter auf einem gemeinsamen Potenzial und ist für einen Nennstrom von bis zu 76 A ausgelegt. Das graue Gehäuse kennzeichnet die Standardausführung und fügt sich unauffällig in Klemmenreihen der Serie 783 ein. Für Planer und Einkäufer zählt dabei vor allem eines: belastbare Bemessungsdaten, die auch Reserven für künftige Lasten lassen.
Leistungsdaten: 76 A, 1000 V und 8 kV Stoßspannungsfestigkeit
Die Bemessungsspannung nach EN beträgt 1000 V, die Bemessungsstoßspannung 8 kV – Werte, die sich auf die Prüfnorm IEC/EN 60947-7-1 für Reihenklemmen beziehen. Der Verschmutzungsgrad 3 erlaubt den Einsatz in rauer Industrieumgebung, in der leitfähiger Staub oder Betauung auftreten können. Als Isolierwerkstoff setzt WAGO auf Polyamid 66 (PA 66), einen formstabilen und temperaturbeständigen Kunststoff, der sich im Schaltanlagenbau seit Jahrzehnten bewährt hat. Mit einer Brandlast von lediglich 0,474 MJ pro Klemme lässt sich der Beitrag zur Brandlastberechnung in Gebäuden präzise beziffern – ein Detail, das Brandschutzplaner und Sachverständige zu schätzen wissen.
Abmessungen und Anschlusstechnik für den Schaltschrankbau
Die Klemme baut 12 mm breit, 43,5 mm hoch und 88,5 mm tief und wird direkt auf eine Tragschiene DIN 35 aufgerastet. Angeschlossen wird über die CAGE CLAMP Käfigklemme: Der Leiter wird auf 16 bis 17 mm abisoliert, bei geöffneter Feder eingeführt und anschließend mit konstanter Kraft gegen die Stromschiene gepresst. Das Prinzip ist rüttelfest, unabhängig vom Anzugsmoment und macht ein Nachziehen bei Wartungsintervallen überflüssig. Die Frontverdrahtung erlaubt einen guten Zugang auch in tiefen Gehäusen, und mit rund 31,7 g Gewicht bleibt die Klemme trotz hoher Strombelastbarkeit handlich.
Was die 783-601 im täglichen Einsatz auszeichnet, lässt sich in fünf Punkten zusammenfassen.
- Hohe Stromreserve: Mit 76 A Nennstrom bietet die Klemme reichlich Spielraum für Zuleitungen und leistungsstarke Verbraucherabgänge.
- Isolationsfestigkeit bis 1000 V: Die hohe Bemessungsspannung und 8 kV Stoßspannung schaffen zusätzliche Sicherheit in Industrie- und Maschinenanlagen.
- Keine Schrauben, kein Nachziehen: Die CAGE CLAMP Federkraft bleibt dauerhaft konstant und senkt den Aufwand bei wiederkehrenden Anlagenprüfungen spürbar.
- Robuster Isolierstoff: Polyamid 66 und Verschmutzungsgrad 3 machen die Klemme fit für staubige Hallen, Logistikzentren und Produktionsbereiche.
- Planbare Brandlast: Der dokumentierte Wert von 0,474 MJ erleichtert Brandschutznachweise in Objekten wie Hotels, Kliniken oder Verwaltungsgebäuden.
Von der Industriehalle bis zur Garage daheim
Elektrohandwerk, Schaltanlagenbauer und Instandhaltungsteams in Industrie und Logistik setzen die 783-601 als zuverlässige Verbindungsstelle in Hauptverteilungen, Maschinensteuerungen und Unterverteilungen ein. Facility Management und Hausverwaltungen nutzen sie bei der Sanierung von Zählerplätzen, Kommunen beim Ausbau von Bauhöfen und Kläranlagen, Kfz-Werkstätten für die Versorgung von Hebebühnen und Kompressoren. Gleichzeitig ist sie eine Profi-Lösung für Ihr Zuhause: in der Unterverteilung im Keller, im Verteilerkasten der Garage, in der Werkstatt mit kräftigen Maschinen oder an der Abzweigung zur Gartenhaus-Zuleitung im Garten. Auch im Hobbykeller mit eigenem Stromkreis sorgt sie für eine saubere, dauerhaft sichere Verbindung.
Fachgerechte Montage durch die Elektrofachkraft
Klemmen dieser Leistungsklasse gehören in die Hände qualifizierter Fachleute. Montage, Anschluss und Änderungen an Verteilungen dürfen nur im spannungsfreien Zustand und ausschließlich durch eine Elektrofachkraft erfolgen; vorher wird freigeschaltet, gegen Wiedereinschalten gesichert und die Spannungsfreiheit allpolig festgestellt. Achten Sie auf die korrekte Abisolierlänge und auf einen zur Klemme passenden Leiterquerschnitt laut Herstellerangaben. Da die Klemme einzeln geliefert wird, können Betriebe exakt die benötigte Stückzahl ordern und Privatkunden gezielt Ersatz für eine bestehende Klemmenreihe beschaffen. So verbinden sich Industriestandard und Alltagstauglichkeit in einem kompakten Bauteil.
