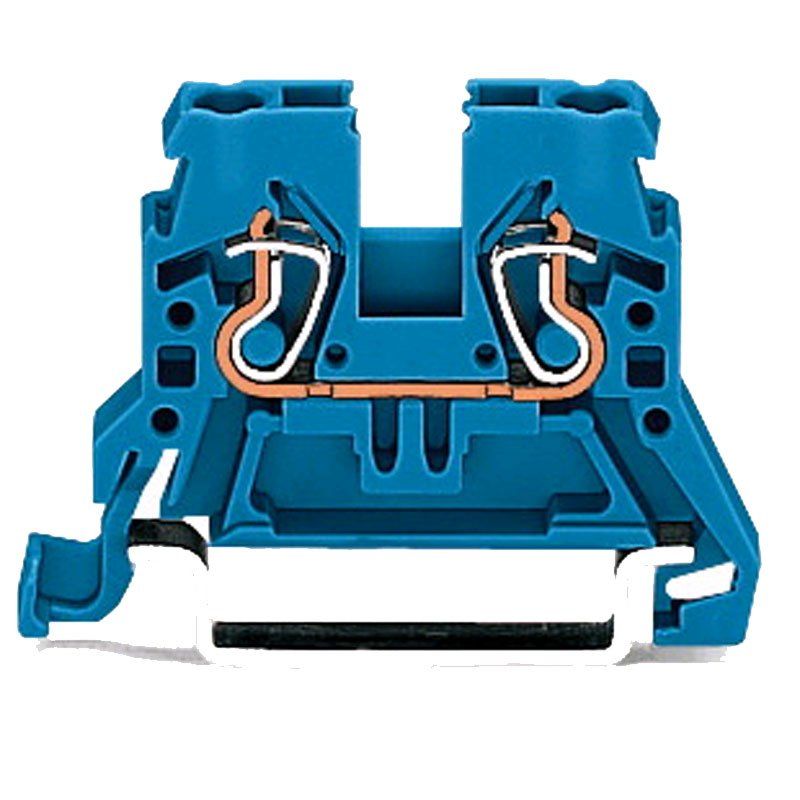

Wer Schaltschränke, Zählerplätze oder Maschinensteuerungen übersichtlich und wartungsfreundlich verdrahten will, braucht Reihenklemmen, auf die man sich über viele Jahre verlassen kann. Die Wago 2-Leiter-Durchgangsklemme 870-904 (1 Stück) ist genau so ein Baustein: eine blaue Durchgangsklemme mit einem Potential, zwei Klemmstellen und der bewährten CAGE CLAMP Federklemmtechnik. Sie rastet auf der Tragschiene DIN 35 ein und verbindet zwei Leiter dauerhaft und erschütterungsfest, ohne dass später Schrauben nachgezogen werden müssen.
Blaue CAGE CLAMP Durchgangsklemme für DIN-35-Tragschiene
Die Klemme ist für einen Nennstrom von 24 A und eine Bemessungsspannung von 500 V nach EN ausgelegt; die Bemessungsdaten beziehen sich auf IEC/EN 60947-7-1, die maßgebliche Norm für Durchgangsklemmen. Eine Bemessungsstoßspannung von 6 kV und die Eignung für Verschmutzungsgrad 3 machen sie auch für anspruchsvolle Industrieumgebungen interessant. Das Gehäuse besteht aus Polyamid 66 (PA 66), einem formstabilen Isolierwerkstoff, der sich im Schaltschrankbau seit langem bewährt hat. Die Brandlast liegt bei lediglich 0,08 MJ – ein Wert, den Fachplaner in die Brandschutzbetrachtung von Verteilungen einbeziehen können.
Mechanisch überzeugt die 870-904 durch kompakte Abmessungen: 5 mm Breite, 27,5 mm Höhe und 44,5 mm Tiefe bei einem Gewicht von rund 4,3 g. Die Leiter werden 6 bis 7 mm abisoliert, der Isolationsdurchmesser darf höchstens 4,4 mm betragen. Verdrahtet wird von vorn in horizontaler Bauform, was gerade in dicht bestückten Gehäusen Zeit spart. Den zulässigen Leiterquerschnitt und die passenden Leiterarten entnehmen Sie bitte dem aktuellen WAGO-Datenblatt.
Fünf Praxis-Vorteile der Reihenklemme 870-904
Im Alltag von Elektrohandwerk und Instandhaltung zahlt sich die Konstruktion mehrfach aus:
- Schnelle Verdrahtung: Klemmfeder mit dem Betätigungswerkzeug öffnen, Leiter einführen, fertig – ohne Drehmomentvorgabe und ohne späteres Nachziehen.
- Konstanter Kontaktdruck: Die Federkraft passt sich dem Leiter selbsttätig an und hält die Verbindung auch bei Temperaturwechseln und Vibrationen zuverlässig.
- Platzsparende 5 mm Bauform: Auf kurzer Tragschiene finden viele Potentiale Platz – ein echter Gewinn in vollen Unterverteilungen und kompakten Steuergehäusen.
- Eindeutige Farbkennung: Das blaue Gehäuse hebt die Klemme optisch von Phasen- und Schutzleiterklemmen ab; Blau wird in der Praxis häufig für Neutralleiter eingesetzt.
- Bedarfsgerechte Nachbestellung: Weil die Klemme einzeln erhältlich ist, erweitern Sie bestehende Klemmleisten der Serie 870 exakt um die benötigte Anzahl – ideal für Service und Ersatzteilhaltung.
Vom Industrieschaltschrank bis zur Verteilung im eigenen Keller
Elektrohandwerk, Schaltanlagenbau, Industrie und Logistik setzen die Durchgangsklemme in Maschinensteuerungen, Förderanlagen und der Gebäudeautomation ein. Facility Management und Hausverwaltungen halten sie für die Instandhaltung bestehender Klemmleisten in Treppenhaus- und Etagenverteilungen vor, ebenso Betriebe aus Hotellerie, Gastronomie und Einzelhandel für Technikräume und Lichtsteuerungen. Profi-Qualität auch für Ihr Zuhause: Wer im Eigenheim eine Unterverteilung im Keller, in der Garage oder im Hobbyraum erweitern lässt, profitiert von derselben ordentlichen Klemmtechnik wie im Industrieschaltschrank. Auch Zuleitungen für Werkstatt, Garten, Terrasse oder Wintergarten lassen sich damit übersichtlich auf der Tragschiene rangieren.
Fachgerecht installieren: Sicherheit vor Geschwindigkeit
Arbeiten an Verteilungen und Schaltschränken sind ausschließlich einer Elektrofachkraft vorbehalten und dürfen nur im spannungsfreien Zustand erfolgen: freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, erden und kurzschließen sowie benachbarte, unter Spannung stehende Teile abdecken. Prüfen Sie vor dem Anklemmen Leiterquerschnitt und Leiterart anhand des Herstellerdatenblatts und halten Sie die Abisolierlänge von 6 bis 7 mm genau ein, damit kein blanker Leiter aus der Klemmstelle ragt. Offene Klemmleistenenden werden mit der passenden Abschlussplatte der Serie 870 abgedeckt, Endklammern fixieren die Reihe seitlich auf der Schiene.
Tipp für Großabnehmer: Planen Sie gleich Reserveklemmen ein – bei Leuchtmittelmarkt bestellen Sie die 870-904 stückgenau und ergänzen sie mit Schutzleiterklemmen derselben Serie zu einer einheitlichen Klemmleiste.
