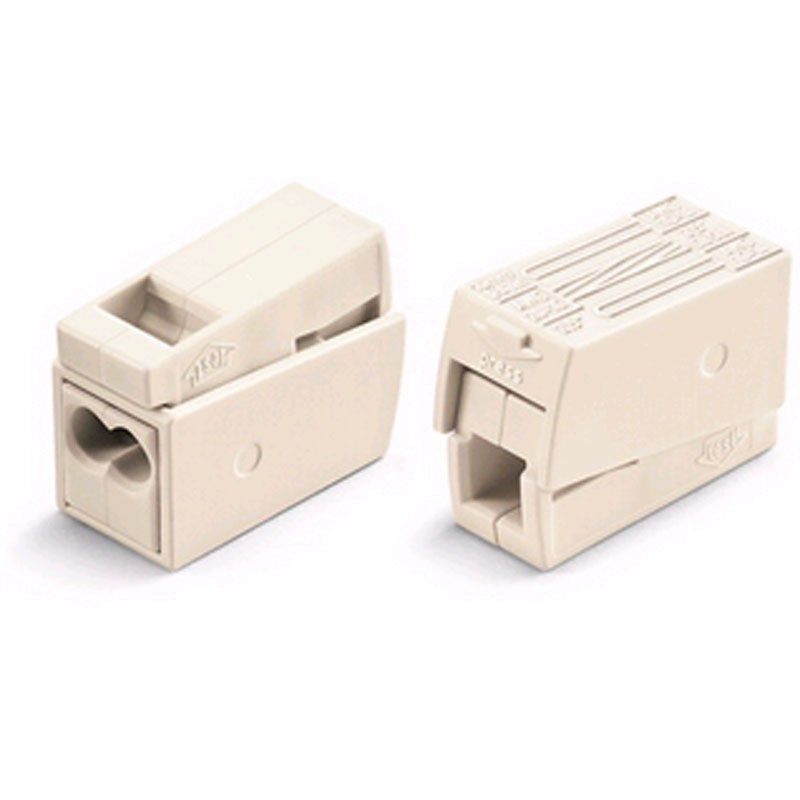

Wer täglich Leuchten verdrahtet, weiß: Jeder Handgriff pro Anschluss zählt. Die Wago 2-Leiter-Leuchtenklemme 224-112 (1 Stück) vereint zwei Anschlusstechniken auf kleinstem Raum und eignet sich für Elektrohandwerk, Facility Management und Hausverwaltungen ebenso wie für alle, die daheim eine Deckenleuchte sauber anschließen lassen möchten. Sie wird einzeln abgegeben, deshalb planen Sie Ihren Bedarf für ein einzelnes Projekt oder für den Werkstattwagen exakt.
Push-in trifft CAGE CLAMP®: zwei Anschlussarten in einer Klemme
Auf der einen Seite arbeitet die Klemme mit PUSH WIRE®: Eindrähtige Leiter von 1 bis 2,5 mm² werden einfach eingesteckt und sitzen fest. Auf der anderen Seite kommt CAGE CLAMP® zum Einsatz, die eindrähtige Leiter von 0,5 bis 2,5 mm² aufnimmt und auch feindrähtige Leiter von 0,5 bis 2,5 mm² klemmt. Als Leiterwerkstoffe nennt das Datenblatt Kupfer und Aluminium. Insgesamt stehen drei Klemmstellen auf einem gemeinsamen Potential bereit, die Verdrahtung erfolgt seitlich. Die Abisolierlänge beträgt 9 bis 11 mm.
Technische Daten: 24 A, 400 V und 105 °C Dauergebrauchstemperatur
Die Klemme ist für einen Nennstrom von 24 A und eine Bemessungsspannung von 400 V ausgelegt. Die Bemessungsstoßspannung liegt bei 4 kV, die Überspannungskategorie bei II und der Verschmutzungsgrad bei 2; die Bemessungsdaten richten sich nach EN 60664. Das weiße Gehäuse ist für eine Dauergebrauchstemperatur von 105 °C angegeben, die Umgebungstemperatur mit +60 °C. Mit nur 9,5 mm Breite, 15,5 mm Höhe, 20,5 mm Tiefe und 2,1 g Gewicht passt sie auch in enge Leuchtengehäuse. Die Brandlast beträgt 0,047 MJ, das Produkt ist RoHS-konform.
Fünf Praxisvorteile für Montage und Wartung
- Werkzeugloses Einstecken: Eindrähtige Leiter von 1 bis 2,5 mm² gehen über PUSH WIRE® direkt in die Klemme und sparen auf der Baustelle spürbar Zeit.
- Flexible Leiterwahl: Die CAGE-CLAMP®-Seite nimmt ein- und feindrähtige Leiter bis 2,5 mm² auf, als Werkstoff sind Kupfer und Aluminium angegeben.
- Kompakte Bauform: Mit 9,5 × 15,5 × 20,5 mm findet die Klemme auch in engen Leuchtensockeln und Deckendosen Platz.
- Temperaturreserve: 105 °C Dauergebrauchstemperatur und +60 °C Umgebungstemperatur sorgen für Planungssicherheit in warmen Leuchten.
- Normbasierte Auslegung: Bemessungsdaten nach EN 60664 mit 4 kV Stoßspannung und Überspannungskategorie II erleichtern Dokumentation und Abnahme.
Vom Elektrohandwerk bis ins Wohnzimmer: Einsatzbereiche
Im Gewerbe spielt die Klemme beim Leuchtentausch in Büros, Ladenlokalen, Hotelfluren und Lagerhallen ihre Stärken aus, überall dort, wo viele gleiche Handgriffe anfallen. Kommunen und Hausverwaltungen profitieren von einheitlichem Material, das sich bei Wartungsrunden schnell nachvollziehen lässt. Profi-Qualität gibt es genauso für Ihr Zuhause: Beim Anschluss einer neuen Pendelleuchte im Wohnzimmer oder Esszimmer, einer Wandleuchte im Hausflur, einer Lampe im Keller oder der Deckenleuchte in der Garage ersetzt die Klemme provisorische Lösungen durch eine saubere, dokumentierbare Verbindung. Auch Hobbyraum und Werkstatt lassen sich damit ordentlich verdrahten. Wer Leuchten in Eigenregie auswählt, lässt den Anschluss vom Elektriker seines Vertrauens ausführen und profitiert trotzdem von der gleichen Klemme, die auch Fachbetriebe einsetzen.
Sicher montieren: nur spannungsfrei und mit Fachkenntnis
Schalten Sie den Stromkreis vor jedem Eingriff frei, sichern Sie ihn gegen Wiedereinschalten und prüfen Sie die Spannungsfreiheit. Die Installation darf ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft erfolgen, denn an der 230-V-Hausinstallation hat Laienarbeit nichts verloren. Isolieren Sie die Adern auf 9 bis 11 mm ab und kontrollieren Sie nach dem Einstecken den festen Sitz. Bei Fragen zu Querschnitten und Belastung hilft das herunterladbare Datenblatt auf der Produktseite. Bestellen Sie bei größeren Projekten gleich die benötigte Stückzahl, damit alle Leuchten mit identischem Material verdrahtet werden.
