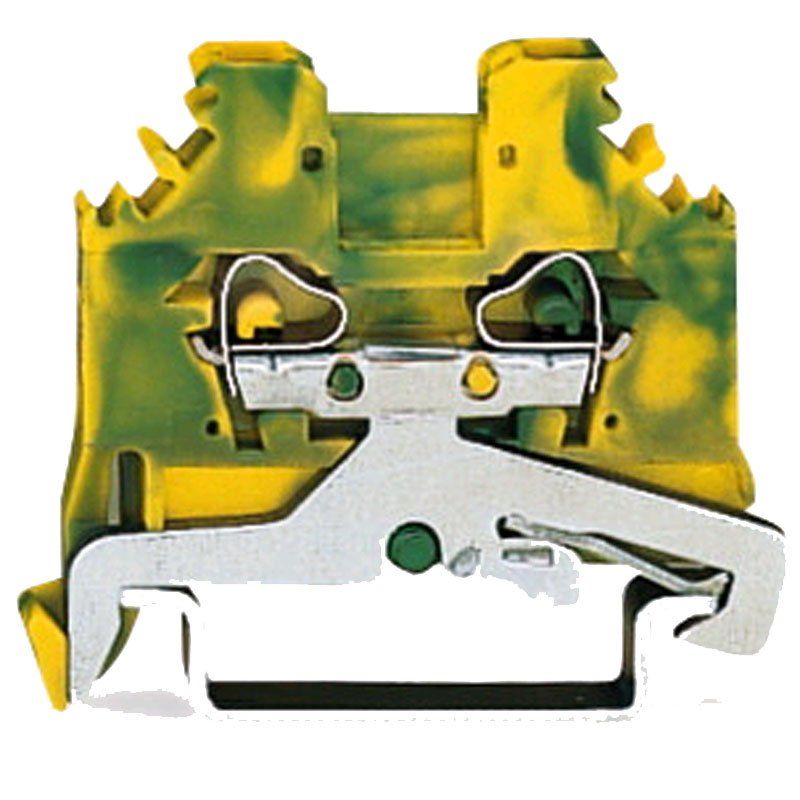

Wer Schutzleiter sauber, normgerecht und platzsparend auf der Tragschiene auflegen will, greift im Schaltschrankbau seit Jahren zur bewährten WAGO-Reihe 280. Die Wago 2-Leiter-Schutzleiterklemme 280-107 (1 Stück) ist das grün-gelbe PE-Pendant zu den Durchgangsklemmen dieser Serie: zwei Klemmstellen, ein gemeinsames Potential und die bekannte CAGE CLAMP Federklemmtechnik, die ohne Klemmschrauben auskommt und den Leiter per Federkraft sicher fixiert.
Schutzleiterklemme mit CAGE CLAMP: Technik, die im Schaltschrank überzeugt
Mit nur 5 mm Breite gehört die Klemme zu den schlanken Vertretern auf der Tragschiene DIN 35. Die Bauhöhe liegt bei 30,5 mm, die Tiefe bei 45 mm – Werte, die bei der Planung enger Verteilungen und kompakter Steuerungsgehäuse zählen. Die horizontale Bauform mit seitlicher Verdrahtung sorgt für eine übersichtliche Leiterführung, sodass Zu- und Abgang klar getrennt bleiben. Als Isolierwerkstoff setzt WAGO auf Polyamid 66 (PA 66), einen formstabilen technischen Kunststoff, der sich für Reihenklemmen bewährt hat. Die Bemessungsdaten sind gemäß IEC/EN 60947-7-2 angegeben, der einschlägigen Norm für Schutzleiter-Reihenklemmen.
Richtig anschließen: Abisolierlänge und Farbcodierung
Für einen sicheren Kontakt werden die Leiter auf 8 bis 9 mm abisoliert. Zum Einführen wird die Klemmstelle mit einem Schraubendreher geöffnet; nach dem Herausziehen des Werkzeugs schließt die Feder selbsttätig. Zu kurz abisolierte Adern klemmen auf der Isolierung, zu lang abisolierte lassen blankes Kupfer außerhalb der Klemmstelle stehen – beides gilt es im professionellen Betrieb zu vermeiden. Die grün-gelbe Gehäusefarbe kennzeichnet die Klemme eindeutig als Schutzleiteranschluss und erleichtert Prüfung, Abnahme und spätere Fehlersuche. Gerade bei Wiederholungsprüfungen in gewerblich genutzten Anlagen schätzen Prüfende eine Verdrahtung, deren PE-Verlauf auf einen Blick erkennbar ist.
Vom Industrie-Schaltschrank bis zur Unterverteilung im Zuhause
Die Haupteinsatzgebiete liegen im gewerblichen Umfeld: Elektrohandwerk und Schaltanlagenbau verdrahten damit Steuerungen, Maschinenschränke und Gebäudeautomation. Industrie und Logistik setzen sie in den Steuerschränken von Förder- und Toranlagen ein, Facility Management und Hausverwaltungen bei der Modernisierung von Verteilungen in Wohn- und Gewerbeobjekten. Auch Hotellerie, Einzelhandel und Kommunen profitieren, wenn die Haustechnik in allen Objekten auf einheitliches Klemmmaterial setzt.
Profi-Qualität zahlt sich aber auch im eigenen Zuhause aus. Ob neue Unterverteilung im Keller, separate Absicherung für die Garage, ein Stromkreis für die Werkstatt im Hobbykeller oder die Außenversorgung von Garten und Terrasse: Überall, wo Ihr Elektrobetrieb Klemmen auf der Tragschiene setzt, sorgt eine ordentlich ausgeführte Schutzleiterverbindung für Sicherheit. Bitte beachten Sie: Arbeiten in Verteilungen dürfen ausschließlich von einer Elektrofachkraft im spannungsfreien Zustand ausgeführt werden.
Ihre Vorteile mit der WAGO 280-107 auf einen Blick
- Schraubenlose Klemmtechnik: CAGE CLAMP hält den Leiter mit Federkraft und erspart das regelmäßige Nachziehen von Klemmschrauben.
- Platzsparend auf der Schiene: Mit 5 mm Breite bleibt auch in dicht belegten Verteilungen Raum für Reserveplätze.
- Eindeutige PE-Kennzeichnung: Die grün-gelbe Farbe macht den Schutzleiterweg bei Abnahme und Prüfung sofort sichtbar.
- Zwei Leiter, ein Potential: Zu- und Weiterführung des Schutzleiters lassen sich an einer einzigen Klemme realisieren.
- Systemgerecht in Serie 280: Die Klemme fügt sich nahtlos in bestehende Klemmleisten derselben Reihe ein und lässt sich mit dem passenden Zubehör kombinieren.
Einzeln bestellen, gezielt bevorraten
Die Klemme wird einzeln abgegeben – ideal, um eine Klemmleiste exakt zu bestücken oder Servicefahrzeuge planvoll aufzufüllen. Für gewerbliche Kunden mit wiederkehrendem Bedarf lohnt sich die Bestellung größerer Stückzahlen, damit bei Projekten und Störungseinsätzen stets passende Schutzleiterklemmen griffbereit sind. Private Bauherren und Modernisierer übergeben die Klemmen einfach ihrem Elektrobetrieb, der sie fachgerecht in die Verteilung im Hausflur oder Hobbyraum einbaut. Damit steckt in Ihrer Hausverteilung dieselbe Klemmenqualität, die in Industrieanlagen täglich ihren Dienst verrichtet.
