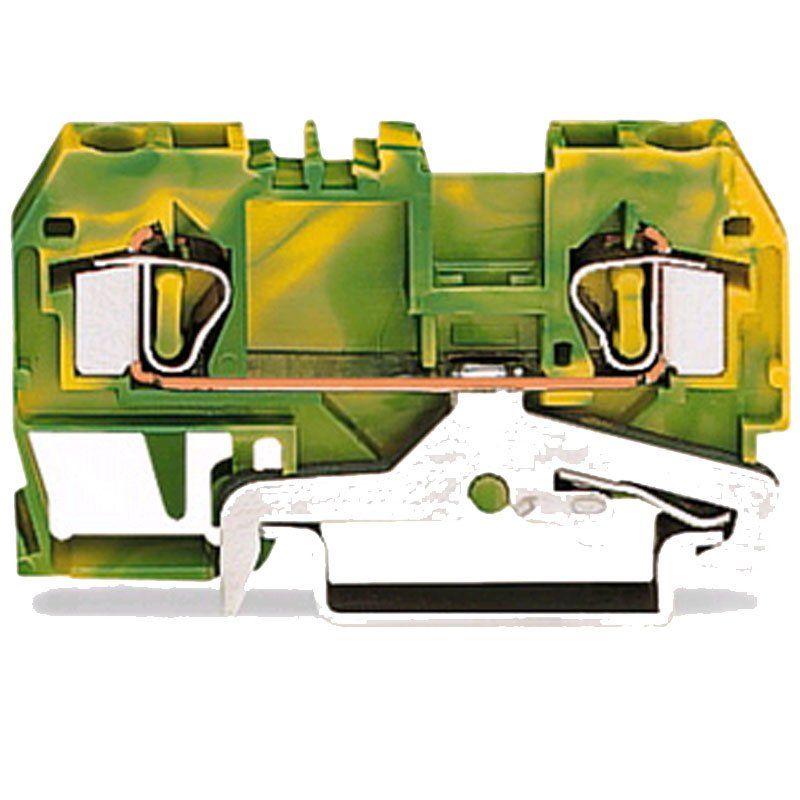

Kein Schaltschrank und keine Unterverteilung kommt ohne sauber angebundenen Schutzleiter aus. Die Wago 2-Leiter-Schutzleiterklemme 281-907 (1 Stück) übernimmt genau diese Aufgabe auf der Tragschiene DIN 35: Sie nimmt zwei Schutzleiter auf, ist durch ihre grün-gelbe Farbe sofort als PE-Klemme erkennbar und klemmt die Leiter mit der bewährten CAGE-CLAMP-Federtechnik von WAGO dauerhaft fest.
Schutzleiterklemme nach IEC/EN 60947-7-2: so funktioniert die PE-Anbindung
Schutzleiterklemmen sind in der Norm IEC/EN 60947-7-2 eigens geregelt, denn sie erfüllen eine Sicherheitsfunktion: Sie verbinden den Schutzleiter elektrisch mit der metallischen Tragschiene. Damit diese Verbindung wirksam ist, muss die Tragschiene selbst fachgerecht in das Schutzleitersystem der Anlage eingebunden sein. Im Fehlerfall – etwa bei einem Isolationsschaden an einem Gerätegehäuse – kann der Fehlerstrom so abfließen und die vorgeschaltete Schutzeinrichtung auslösen. Die zwei Klemmstellen erlauben es, einen ankommenden und einen abgehenden Schutzleiter an einem Punkt zusammenzuführen.
Abmessungen, Material und Anschlusstechnik im Überblick
Mit 6 mm Breite, 29 mm Höhe und 59 mm Tiefe fügt sich die Klemme nahtlos in Leisten mit gleich breiten Durchgangsklemmen der Reihe 281 ein. Das Isolierstoffgehäuse besteht aus Polyamid 66 (PA 66), die Brandlast liegt bei 0,127 MJ, das Gewicht bei gut 12 g. Angeschlossen wird über CAGE CLAMP: Feder mit dem Schraubendreher öffnen, den auf 9 bis 10 mm abisolierten Leiter einführen, Werkzeug abziehen – fertig. Die Frontverdrahtung in horizontaler Bauform erlaubt ein bequemes Arbeiten von vorn, auch wenn der Verteiler bereits dicht bestückt ist. Ein Potenzial pro Klemme sorgt für eine klare, prüffreundliche Zuordnung.
Vom Industrieschaltschrank bis zur Unterverteilung im Keller
Elektrobetriebe, Schaltanlagenbauer und Instandhaltungsteams in Industrie und Logistik verbauen die 281-907 in Steuerungen, Maschinenschränken und Gebäudeverteilungen. Facility Management und Hausverwaltungen greifen bei Sanierungen und E-Check-Nachbesserungen auf sie zurück, ebenso Betriebe aus Hotellerie, Gastronomie und Einzelhandel, wenn Technikräume modernisiert werden. Profi-Qualität, die sich auch im eigenen Zuhause bewährt: Beim Ausbau der Unterverteilung im Keller, beim Kleinverteiler in der Garage, bei der Stromversorgung von Werkstatt und Hobbyraum und bei der Zuleitung für Garten und Terrasse sorgt die grün-gelbe Klemme für eine normgerechte, übersichtliche Schutzleiterführung.
Warum Profis die grün-gelbe 281-907 wählen
- Eindeutige Kennzeichnung: Die grün-gelbe Gehäusefarbe macht den Schutzleiter auf einen Blick sichtbar. Verwechslungen bei Prüfung, Erweiterung oder Fehlersuche werden so deutlich unwahrscheinlicher.
- Direkte Schienenanbindung: Als Schutzleiterklemme nach IEC/EN 60947-7-2 stellt sie den Kontakt zur Tragschiene her. Eine separate PE-Sammelschiene ist dadurch in vielen Aufbauten verzichtbar.
- Vibrationsfeste Federklemme: CAGE CLAMP hält die Leiter mit konstanter Kraft, auch bei Erschütterungen und Temperaturwechseln. Ein Nachziehen im Rahmen der Wartung ist nicht erforderlich.
- Einheitliches Klemmenbild: Gleiche Breite und Höhe wie die Durchgangsklemme 281-901 ergeben eine bündige, aufgeräumte Leiste. Das erleichtert Dokumentation und spätere Abnahme.
- Bedarfsgerecht bestellen: Die Klemme wird einzeln geliefert, sodass Sie exakt die benötigte Stückzahl ordern. Das passt zur Einzelreparatur ebenso wie zur Serienbestückung im Schaltanlagenbau.
Montagehinweis: Schutzleiter nur durch die Elektrofachkraft
Der Schutzleiter ist eine zentrale Sicherheitsleitung jeder Elektroinstallation. Einbau und Anschluss gehören deshalb ausschließlich in die Hände einer Elektrofachkraft und erfolgen nur im spannungsfreien Zustand – egal ob in der Produktionshalle oder in der Garage daheim. Achten Sie darauf, dass die Tragschiene leitfähig, sauber und sicher mit dem Schutzleitersystem verbunden ist, und prüfen Sie nach der Montage die Durchgängigkeit des Schutzleiters messtechnisch. Für Betreiber und Hausverwaltungen ist eine sauber dokumentierte Schutzleiterführung zudem die beste Grundlage für die nächste Wiederholungsprüfung. Kombiniert mit der grauen Durchgangsklemme 281-901 entsteht eine durchgängige Klemmenleiste aus einer Hand, die sich später problemlos erweitern lässt.
