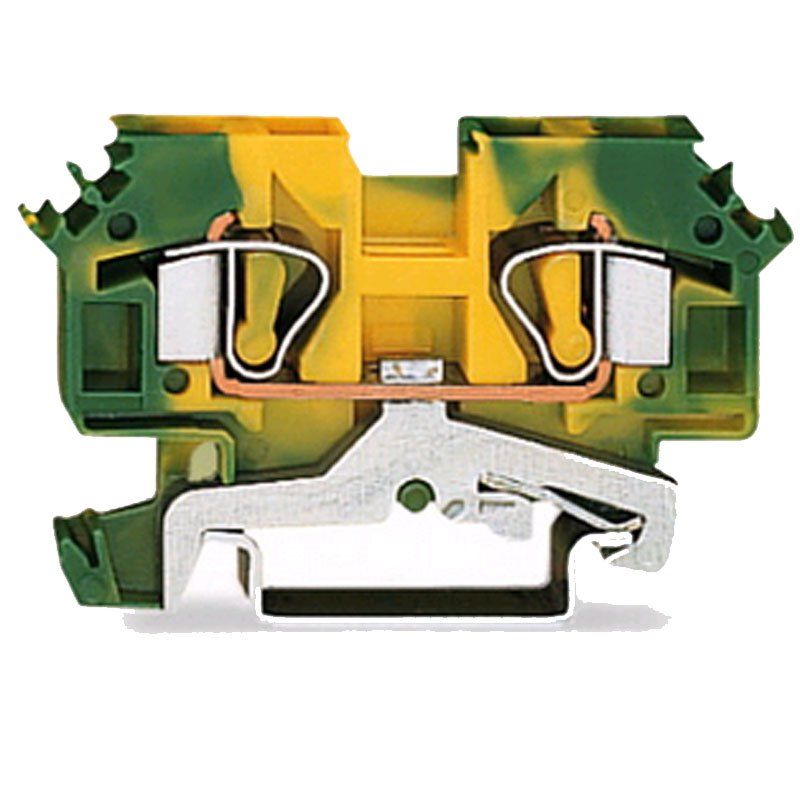

Ein sauber geführter Schutzleiter ist die Grundlage jeder sicheren Elektroinstallation. Die Wago 2-Leiter-Schutzleiterklemme 282-607 (1 Stück) übernimmt genau diese Aufgabe auf der Tragschiene DIN 35: Sie verbindet zwei Schutzleiter auf einem gemeinsamen Potential und lässt sich durch ihre grün-gelbe Kennfarbe sofort von Durchgangsklemmen unterscheiden. Für Elektrohandwerk, Schaltanlagenbau und Industrie ist sie ein Standardbauteil, das in keinem Klemmenvorrat fehlen sollte.
CAGE CLAMP: Schutzleiter anschließen ohne Nachziehen
Statt einer Schraube arbeitet die Klemme mit der bewährten Käfigzugfeder von WAGO. Der Leiter wird mit 12 bis 13 mm Abisolierlänge vorbereitet, die Feder mit einem Schraubendreher oder Betätigungswerkzeug geöffnet und der Leiter von vorn eingeführt. Nach dem Schließen hält die Federkraft den Kontakt dauerhaft konstant – ganz ohne Drehmomentvorgabe und ohne das spätere Nachziehen, das bei Schraubklemmen zur Wartungsroutine gehört. Die Frontverdrahtung in horizontaler Bauform erleichtert zudem das Arbeiten in eng bestückten Verteilern.
Kompakte Maße für dicht bestückte Tragschienen
Mit nur 8 mm Breite, 31,5 mm Höhe und 62 mm Tiefe spart die 282-607 wertvollen Platz auf der Hutschiene. Das Gewicht liegt bei rund 19 g. Das Isoliergehäuse aus Polyamid 66 (PA 66) ist ein im Klemmenbau etablierter Werkstoff, der mechanisch robust und formstabil bleibt. Die Bemessungsdaten richten sich nach IEC/EN 60947-7-2, der Norm für Schutzleiter-Reihenklemmen. Damit erhalten Planer und Prüfer eine klare normative Grundlage für Dokumentation und Abnahme.
Fünf Gründe für die Schutzleiterklemme der Serie 282
- Eindeutige Kennzeichnung: Die grün-gelbe Farbe macht den Schutzleiter auf der Klemmenleiste sofort erkennbar und reduziert Verwechslungen bei Prüfung und Erweiterung.
- Zwei Leiter, ein Potential: Ein ankommender und ein abgehender Schutzleiter lassen sich in einer einzigen Klemme zusammenführen, ohne zusätzliche Brücken.
- Federkraft statt Schraube: Die CAGE CLAMP-Technik hält den Kontakt per Federkraft, sodass kein regelmäßiges Nachziehen von Schrauben anfällt.
- Platzsparend auf DIN 35: Mit 8 mm Breite passen viele Schutzleiterpunkte auf kurze Tragschienenabschnitte in Unterverteilung und Schaltschrank.
- Einzeln nachbestellbar: Die Lieferung als einzelnes Stück erlaubt exakte Mengen für Reparatur, Erweiterung oder den Servicekoffer im Fahrzeug.
Einsatz in Gewerbe, Gebäudetechnik und Industrie
In Schaltschränken von Maschinen und Fördertechnik, in Unterverteilungen von Bürogebäuden, Hotels, Einzelhandelsflächen oder Kfz-Werkstätten wird der Schutzleiter häufig auf Klemmenleisten aufgeteilt. Hier sorgt die 282-607 für eine übersichtliche, prüffreundliche Struktur. Facility-Management-Teams und Hausverwaltungen profitieren davon bei der wiederkehrenden Prüfung, weil der PE-Pfad klar nachvollziehbar bleibt. Auch Kommunen setzen in Schulen und Sporthallen auf solche klar strukturierten Verteilungen. Für Elektrobetriebe mit vielen Baustellen lohnt sich ein kleiner Bestand im Servicefahrzeug, um Erweiterungen ohne Zusatztermin abzuschließen.
Vom Gewerbeobjekt in Garage, Keller und Werkstatt daheim
Dieselbe Klemme bewährt sich ebenso im eigenen Zuhause. Wer in Garage, Keller oder Werkstatt eine eigene Unterverteilung erhält – etwa für Steckdosenkreise im Hobbykeller oder die Außenbeleuchtung im Garten –, braucht dort einen sauber aufgeteilten Schutzleiter. Die 282-607 schafft hier dieselbe Ordnung wie im Schaltschrank eines Industriebetriebs. Wichtig ist der ehrliche Hinweis: Arbeiten an der Elektroinstallation dürfen ausschließlich im spannungsfreien Zustand und von einer Elektrofachkraft ausgeführt werden. Sie prüft auch, ob Leiterquerschnitt und Anschlussbedingungen zu den Herstellerangaben der Klemme passen.
Montagehinweise und passendes Zubehör
Die Klemme wird auf die Tragschiene DIN 35 aufgerastet. Achten Sie darauf, dass die Tragschiene fachgerecht in das Schutzleitersystem der Anlage eingebunden ist. Als Teil der WAGO-Serie 282 lässt sie sich nahtlos mit Durchgangsklemmen derselben Reihe zu einer einheitlichen Klemmenleiste kombinieren. An das offene Ende eines Blocks gehört eine Abschlussplatte der Serie 282; gleichen Sie deren Typ vorab mit dem Herstellerkatalog ab.
