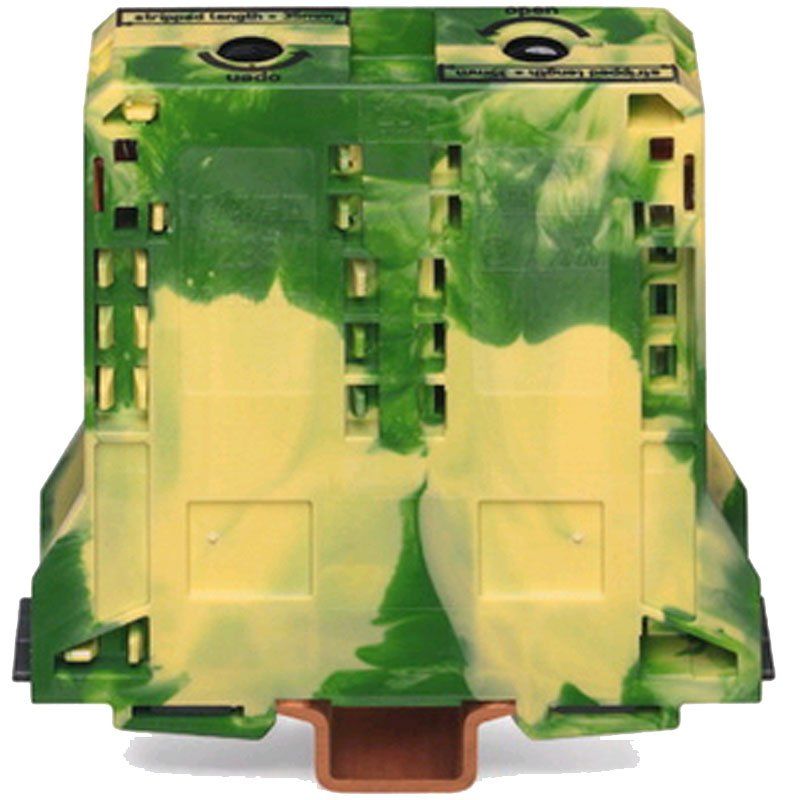

Wer Schutzleiter im Schaltschrank sauber, sichtbar und dauerhaft auf Erdpotential bringen will, braucht eine Klemme, die mechanisch und elektrisch ohne Kompromisse arbeitet. Die Wago 2-Leiter-Schutzleiterklemme 285-197 (1 Stück) aus der Reihe 285 ist genau für diese Aufgabe gebaut: Sie verbindet zwei Leiter über die bewährte Käfigklemme (CAGE CLAMP) und stellt gleichzeitig den Kontakt zur Tragschiene her. Für Elektrohandwerk, Schaltanlagenbau und Facility Management ist sie ein Standardbaustein – und dieselbe Profi-Qualität sorgt auch in der Hausverteilung im eigenen Zuhause für ein gutes Gefühl.
Schutzleiter auf die Tragschiene: So arbeitet die 285-197
Das Besondere an einer Schutzleiterklemme ist der Weg des Stroms im Fehlerfall: Die Klemme leitet den Schutzleiter nicht nur von Klemmstelle zu Klemmstelle, sondern auch direkt in die Tragschiene. Deshalb schreibt der Hersteller für dieses Modell ausdrücklich die Montage auf einer Tragschiene DIN 35 x 15 aus Kupfer mit 2,3 mm Materialstärke vor. Eine gewöhnliche Stahlschiene ist hier nicht vorgesehen – ein Punkt, den Planer und Monteure bereits bei der Materialliste berücksichtigen sollten. Die Bemessungsdaten richten sich nach IEC/EN 60947-7-2, der Norm für Schutzleiterreihenklemmen. Die typische grün-gelbe Farbe macht die PE-Ebene im Schrank auf einen Blick erkennbar, was Prüfungen, Erweiterungen und Fehlersuche spürbar beschleunigt.
Großzügige Abmessungen und seitliche Verdrahtung im Schaltschrank
Mit 25 mm Breite, 101 mm Höhe und 107 mm Tiefe ist die Klemme ein ausgesprochen kräftiges Bauteil; das Gewicht von 311 g unterstreicht die massive Bauweise. Die horizontale Bauform mit seitlicher Verdrahtung führt die Leiter von der Seite in die Klemmstellen, was in engen Schaltschränken eine gestreckte, spannungsarme Leitungsführung erleichtert. Die Abisolierlänge beträgt 35 mm – ein Wert, den Sie beim Vorbereiten der Leiter unbedingt einhalten sollten, damit die Klemmfeder den blanken Leiter vollständig erfasst und keine Isolierung unter die Klemmstelle gerät. Als Isolierwerkstoff setzt WAGO auf Polyamid 66 (PA 66); die Brandlast liegt bei 3,438 MJ, was für den Brandschutznachweis in Gebäuden und Anlagen relevant sein kann.
Praxisvorteile für Gewerbe, Industrie und Hausinstallation
- Rüttelsichere Federklemmung: Die CAGE CLAMP hält den Leiter mit konstanter Federkraft, sodass ein Nachziehen wie bei Schraubklemmen entfällt. Das reduziert Wartungsaufwand in Maschinen, Förderanlagen und Logistikzentren.
- Erdung über die Kupferschiene: Der Schutzleiter wird über den Klemmfuß mit der Tragschiene verbunden, sodass die Schiene selbst als PE-Sammelpunkt dient. Wichtig ist die vorgeschriebene Kupferschiene DIN 35 x 15 mit 2,3 mm Stärke.
- Eindeutige Kennzeichnung: Die grün-gelbe Farbe trennt die Schutzleiterebene klar von Außen- und Neutralleiterklemmen. Bei Wiederholungsprüfungen in Hotels, Kommunalgebäuden oder Filialen spart das wertvolle Zeit.
- Ein Potential, zwei Klemmstellen: Zugeführter und weiterführender Schutzleiter finden in einer Klemme Platz. Das schafft übersichtliche Verdrahtung in Unterverteilungen von Werkstatt, Halle oder Bürogebäude.
- Normgerechte Bemessung: Die Auslegung nach IEC/EN 60947-7-2 gibt Planern und Prüfern eine belastbare Grundlage für Dokumentation und Abnahme. So passt die Klemme in professionelle Schaltanlagen ebenso wie in die sorgfältig geplante Hausinstallation.
Profi-Qualität für Keller, Garage und Garten im eigenen Zuhause
Auch privat spielt die Klemme ihre Stärken aus: in der Hausverteilung im Keller, in der Unterverteilung einer Garage mit Ladepunkt, in der Werkstatt mit Maschinen oder bei der Stromversorgung von Gartenhaus und Terrasse. Gerade dort, wo Feuchtigkeit, Vibrationen oder Temperaturschwankungen auftreten, zahlt sich eine wartungsfreie Federklemmtechnik aus. Bitte beachten Sie: Arbeiten an Verteilungen und am Schutzleitersystem dürfen ausschließlich im spannungsfreien Zustand und durch eine Elektrofachkraft ausgeführt werden – der Schutzleiter ist eine lebenswichtige Sicherheitsfunktion. Die Klemme wird als Einzelstück angeboten, sodass Elektrobetriebe, Hausverwaltungen und Privatkunden exakt die benötigte Menge bestellen – vom einzelnen Ersatzteil bis zur Projektmenge.
