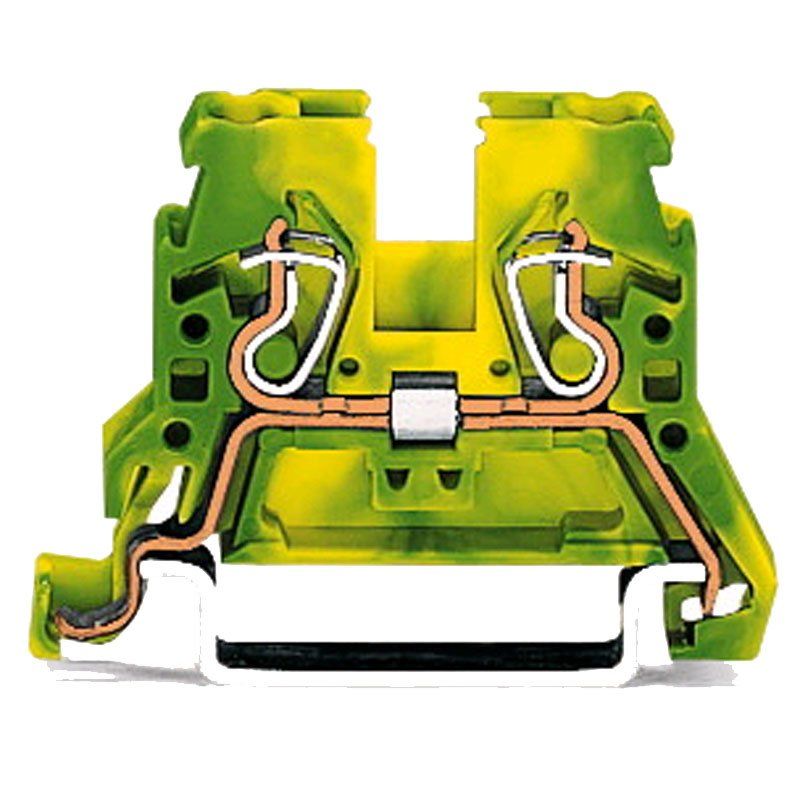

Der Schutzleiter ist ein zentraler Baustein des Schutzes gegen elektrischen Schlag – entsprechend sorgfältig muss er in jeder Verteilung angeschlossen werden. Mit der Wago 2-Leiter-Schutzleiterklemme 870-907 (1 Stück) setzen Sie auf eine grün-gelbe Reihenklemme der WAGO-Serie 870, deren Bemessungsdaten sich auf IEC/EN 60947-7-2 beziehen, die Norm für Schutzleiterklemmen. Zwei Leiter werden über die bewährte CAGE CLAMP Käfigklemme angeschlossen, während der Klemmenfuß beim Aufrasten den Kontakt zur Tragschiene DIN 35 herstellt.
Grün-gelbe PE-Klemme mit Tragschienenkontakt für den Schaltschrank
Im Schaltschrank- und Verteilerbau ist die farbliche Ordnung kein Selbstzweck: Grün-gelb steht ausschließlich für den Schutzleiter, und genau diese Eindeutigkeit erleichtert Prüfung, Wartung und spätere Erweiterungen. Die 870-907 teilt die Abmessungen der Durchgangsklemmen derselben Serie – 5 mm breit, 27,5 mm hoch und 44,5 mm tief –, sodass sich Phasen-, Neutralleiter- und Schutzleiterklemmen in einer durchgehenden Klemmleiste kombinieren lassen. Das Gehäuse aus Polyamid 66 (PA 66) ist formstabil und isoliert zuverlässig, die Brandlast beträgt nur 0,073 MJ, das Gewicht rund 5,7 g.
Anschlussdaten und Verdrahtung der Serie 870
Angeschlossen werden die Leiter mit 6 bis 7 mm Abisolierlänge; der maximale Isolationsdurchmesser liegt bei 4,4 mm. Die Klemme besitzt ein Potential und wird von vorn verdrahtet, die horizontale Bauform hält die Leiterführung im Kabelkanal übersichtlich. Den zulässigen Leiterquerschnitt sowie die Eignung für ein-, mehr- oder feindrähtige Leiter entnehmen Sie dem aktuellen WAGO-Datenblatt – so stellen Sie die richtige Zuordnung sicher. Wichtig für Planer: Die Wirksamkeit der Schutzleiterverbindung hängt von einer ordnungsgemäß geerdeten Tragschiene ab, die ihrerseits niederohmig mit dem Schutzleitersystem der Anlage verbunden ist.
Warum Profis auf die Schutzleiterklemme 870-907 setzen
- Normbezogene Sicherheit: Die Bemessungsdaten nach IEC/EN 60947-7-2 geben Errichtern und Prüfern eine klare Grundlage für die Dokumentation der Schutzleiterverbindung.
- Kontakt zur Tragschiene: Beim Aufrasten verbindet der Klemmenfuß den Schutzleiter mit der Schiene, zusätzliche Verdrahtungswege lassen sich so reduzieren.
- Vibrationsfeste Federklemme: Die CAGE CLAMP hält den Kontaktdruck dauerhaft konstant – gerade beim Schutzleiter ein Plus, weil sich keine Schraube unbemerkt lösen kann.
- Einheitliches Klemmbild: Mit 5 mm Breite passt die grün-gelbe Klemme nahtlos neben die Durchgangsklemmen der Serie 870 und ergibt eine aufgeräumte, gut prüfbare Klemmleiste.
- Stückgenaue Bevorratung: Einzeln bestellbar, deckt die Klemme Nachrüstungen, Reparaturen und Serviceeinsätze ab, ohne dass im Werkstattwagen unnötige Großpackungen lagern.
Einsatzbereiche: vom Gewerbeobjekt bis in Garage und Hobbykeller
Elektroinstallationsbetriebe, Schaltanlagenbauer und Instandhaltungsteams aus Industrie und Logistik nutzen die 870-907 überall dort, wo Maschinengehäuse, Leuchtengruppen oder Steuerungen sauber geerdet werden müssen. Facility Management und Hausverwaltungen setzen sie bei der Sanierung von Etagen- und Treppenhausverteilungen ein, Kommunen in Schulen und Sporthallen, Hotellerie und Gastronomie in Küchentechnik und Haustechnikräumen. Profi-Qualität auch für Ihr Zuhause: In der Unterverteilung im Keller, im Verteiler der Garage, in der Werkstatt oder für die Zuleitung zum Garten und zur Terrasse sorgt die Klemme für einen klar erkennbaren, fachgerechten PE-Anschluss – genau so, wie ihn ein Elektriker auch im Objektbau ausführt.
Montagehinweis für Elektrofachkräfte
Der Anschluss von Schutzleitern ist sicherheitsrelevant und gehört ausschließlich in die Hände einer Elektrofachkraft. Gearbeitet wird nur im spannungsfreien Zustand nach den fünf Sicherheitsregeln; anschließend sind Durchgängigkeit des Schutzleiters und Isolationswiderstand messtechnisch nachzuweisen. Achten Sie auf vollständig eingeführte Leiter, die korrekte Abisolierlänge und eine fest verrastete Klemme auf der Tragschiene. Für ein sicheres Ende der Klemmleiste sorgen die passende Abschlussplatte der Serie 870 und Endklammern. Tipp für die Lagerhaltung: Wer die Schutzleiterklemme gemeinsam mit den blauen und grauen Durchgangsklemmen derselben Serie bevorratet, hat für jede Verteilung das komplette Set griffbereit.
