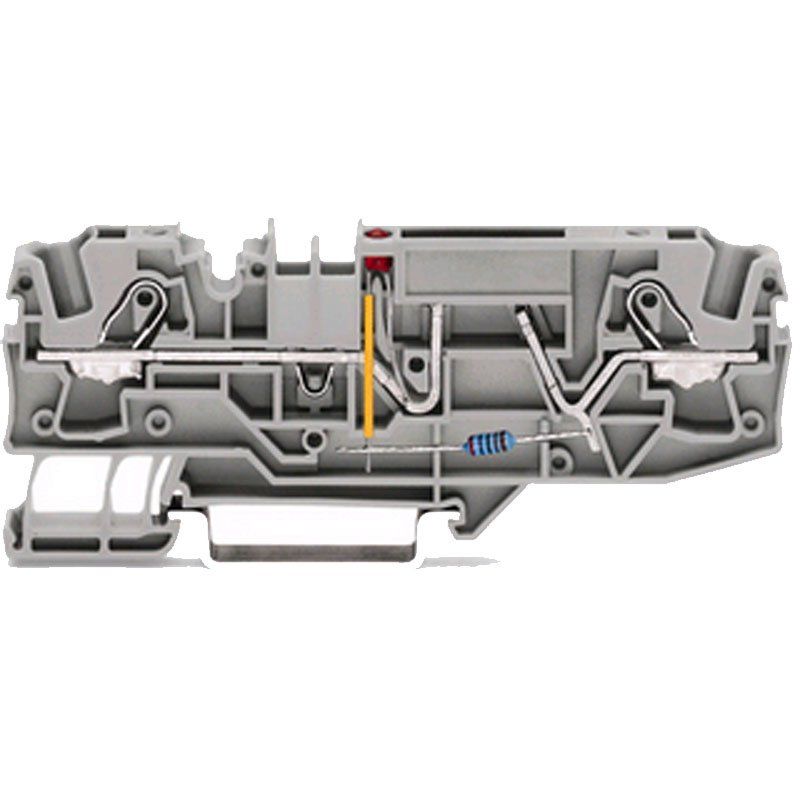

Wago 2-Leiter-Sicherungsklemme 2006-1681/1000-435 – Reihenklemme mit Sicherungsfunktion
In Stromkreisen, die einzeln abgesichert werden müssen, ersetzt eine Sicherungsklemme die separate Kombination aus Klemme und Sicherungshalter. Die Wago 2006-1681/1000-435 vereint beides in einer Reihenklemme für zwei Potentiale.
So lässt sich jeder Stromkreis direkt in der Klemmenreihe absichern, ohne zusätzlichen Bauraum für separate Sicherungshalter einzuplanen.
Einsatzbereiche
Sicherungsklemmen wie diese kommen in Verteilern und Steuerungen zum Einsatz, in denen einzelne Stromkreise direkt an der Klemmenreihe abgesichert werden sollen, etwa zur Absicherung einzelner Verbraucherkreise innerhalb einer größeren Anlage.
Vorteile bei Montage und Einsatz
Die Kombination aus Klemme und Sicherung auf einer Baubreite reduziert den Verdrahtungsaufwand gegenüber getrennten Komponenten. Der Käfigklemmen-Anschluss (CAGE CLAMP) ermöglicht eine werkzeuglose, sichere Kontaktierung beider Potentiale.
Technik in Kürze
Die Klemme ist für 25 A Nennstrom und 500 V Bemessungsspannung ausgelegt, die Bemessungsstoßspannung liegt bei 8 kV und der Verschmutzungsgrad bei 3. Mit 7,5 mm Breite, 32,9 mm Höhe und 96,3 mm Tiefe sowie rund 17,8 Gramm Gewicht ist sie kompakt für ihre Doppelfunktion. Das Gehäuse besteht aus Polyamid 66, die Abisolierlänge liegt bei 13 bis 15 mm.
Kompatibilität und Hinweise
Montiert wird die Klemme auf einer Tragschiene, die Verdrahtung erfolgt von vorn in horizontaler Bauform. Bei zwei Potentialen an einer Sicherungsklemme empfiehlt sich eine klare Zuordnung der beiden Anschlussstellen zur jeweiligen Sicherung.
Fazit
Wer Klemme und Absicherung in einem Bauteil zusammenfassen möchte, findet in der Wago 2006-1681/1000-435 eine platzsparende Lösung für die Reihenklemmenleiste.
Kurz zusammengefasst:
- Sicherungsklemme mit zwei Potentialen
- Ausgelegt für 25 A bei 500 V Bemessungsspannung
- Käfigklemmen-Anschluss ohne Werkzeug
- Kompakte Bauform trotz integrierter Sicherungsfunktion
- Reduziert Verdrahtungsaufwand gegenüber getrennten Bauteilen
