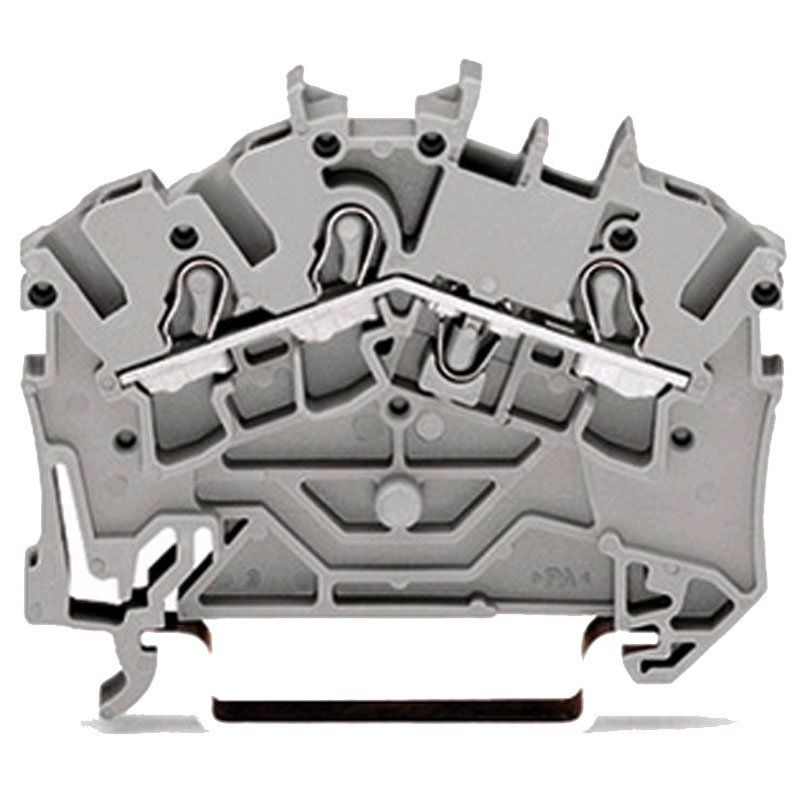

Wer im Schaltschrank, in der Etagenverteilung oder im Hobbykeller saubere Abgänge aufbauen will, braucht Reihenklemmen, die sich ohne Sonderwerkzeug bedienen lassen und über Jahre kontaktsicher bleiben. Die Wago 3-Leiter-Durchgangsklemme 2002-6301 (1 Stück) aus der Serie 2002 ist dafür eine bewährte Basis: grau, 5,2 mm schmal, mit Käfigklemme CAGE CLAMP und 24 A Nennstrom. Sie richtet sich an Elektrohandwerk, Schaltschrankbauer und Instandhalter ebenso wie an ambitionierte Heimwerker, die ihre Verteilung zu Hause nach Profi-Maßstab ordnen möchten.
Technische Daten der Wago 2002-6301 im Überblick
Die Klemme ist für einen Nennstrom von 24 A und eine Bemessungsspannung von 800 V ausgelegt, die Bemessungsstoßspannung beträgt 8 kV bei Verschmutzungsgrad 3. Die Bemessungsdaten orientieren sich an IEC/EN 60947-7-1. Das Gehäuse besteht aus Polyamid 66 (PA 66) in Grau, die Maße liegen bei 5,2 mm Breite, 38,9 mm Höhe und 51,3 mm Tiefe. Damit passt die Klemme in kompakte Verteiler, in denen jeder Millimeter auf der Tragschiene zählt. Die Montage erfolgt auf der Tragschiene DIN 35, verdrahtet wird von vorn in abgewinkelter Bauform, was die Zugänglichkeit im eng bestückten Schaltschrank verbessert.
Käfigklemme CAGE CLAMP für schnelle und sichere Verdrahtung
Bei der Käfigklemme CAGE CLAMP wird der Leiter unter einer Federkraft-Klemmstelle gehalten, die den Kontaktdruck selbsttätig aufrechterhält. Die empfohlene Abisolierlänge beträgt 10 bis 12 mm. Für Elektriker, die täglich dutzende Abgänge verdrahten, bedeutet das einen planbaren Arbeitsablauf ohne Nachziehen von Schrauben. Für Hausverwaltungen und Facility-Management-Teams entfällt zudem der Aufwand, Schraubklemmen in Wartungsintervallen nachzuprüfen. Auch im privaten Umfeld, etwa bei der Erweiterung der Unterverteilung in Garage oder Werkstatt, spart dieses Prinzip Zeit und reduziert die Gefahr einer lockeren Klemmstelle.
Einsatzbereiche vom Schaltschrank bis zum eigenen Zuhause
Als 3-Leiter-Durchgangsklemme mit einem Potential führt sie mehrere Leiter auf einem gemeinsamen Potential zusammen und eignet sich für Steuerkreise, Lastabgänge und Beleuchtungsverteilungen. Gewerbliche Betreiber in Industrie, Logistik, Einzelhandel, Hotellerie und Gastronomie setzen solche Reihenklemmen in Hauptverteilungen und Lüftungssteuerungen ein. Kommunale Betriebe und Veranstaltungstechniker schätzen die übersichtliche Bauform bei Umbauten. Wer zu Hause die Unterverteilung im Hausflur modernisiert, die Verteilung im Keller neu ordnet oder im Hobbyraum eine Maschinenversorgung aufbaut, erhält mit dieser Klemme Profi-Qualität auch für sein Zuhause. Auch für die Zuleitung zu Terrasse, Garten oder Wintergarten schafft eine saubere Klemmenreihe nachvollziehbare Verbindungen im Verteiler.
Fünf Praxisvorteile der grauen 2002er Reihenklemme
- Schmale Bauform: Mit nur 5,2 mm Breite lassen sich viele Abgänge auf wenig Tragschienenlänge unterbringen, was kleinere Verteilergehäuse ermöglicht.
- Federkraft statt Schraube: Die CAGE CLAMP hält den Leiter ohne Nachziehen fest und verkürzt Inbetriebnahme und Wartung spürbar.
- Hohe Spannungsreserve: 800 V Bemessungsspannung und 8 kV Bemessungsstoßspannung bieten ausreichend Spielraum für übliche 230/400-V-Anlagen.
- Robuster Isolierstoff: Der Isolierwerkstoff Polyamid 66 ist nach Datenblatt für Verschmutzungsgrad 3 ausgelegt, wie er in Werkstatt und Industrie typisch ist.
- Klare Frontverdrahtung: Die abgewinkelte Bauform mit Verdrahtung von vorn erleichtert Sichtkontrolle und Dokumentation im Verteiler.
Sichere Installation durch die Elektrofachkraft
Reihenklemmen dürfen ausschließlich im spannungsfreien Zustand montiert und verdrahtet werden. Arbeiten an Verteilungen gehören in die Hand einer Elektrofachkraft, die Leitungsquerschnitte, Absicherung und Anlagenaufbau normgerecht auslegt. Das gilt in Gewerbeobjekten ebenso wie im Wohnhaus. Die Klemme wird als einzelnes Stück geliefert; für größere Reihen im Schaltschrank legen Sie einfach die benötigte Anzahl in den Warenkorb und planen Ihren Bestand gleichbleibend. Passendes Zubehör der Serie 2002 wählen Sie gesondert aus. Bei Fragen zur Auswahl hilft Ihnen das Team von Leuchtmittelmarkt gern weiter.
