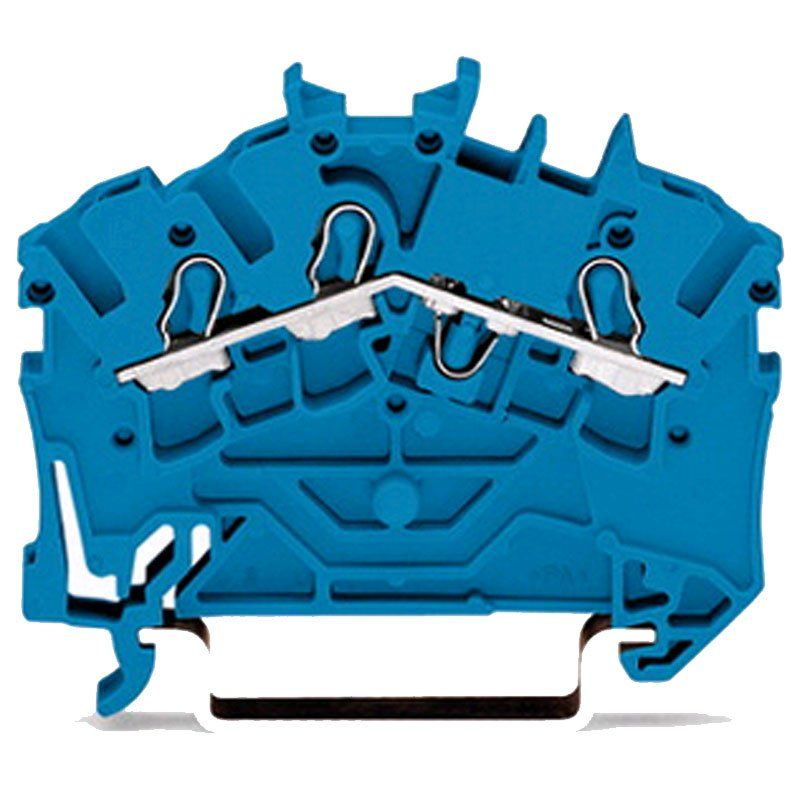

Ordnung im Verteiler beginnt bei der Farbe: Wo Neutralleiter-Abgänge auf den ersten Blick erkennbar sein sollen, greifen Elektriker gern zu blauen Reihenklemmen. Die Wago 3-Leiter-Durchgangsklemme 2002-6304 (1 Stück) bringt dafür alles mit, was Schaltschrankbauer, Instandhaltung und Heimwerker mit Anspruch erwarten: Käfigklemme CAGE CLAMP, 24 A Nennstrom, 800 V Bemessungsspannung und nur 5,2 mm Baubreite auf der Tragschiene DIN 35.
Blaue Reihenklemme mit klaren Eckdaten
Der Isolierwerkstoff ist Polyamid 66 (PA 66); die Bemessungsdaten sind nach IEC/EN 60947-7-1 angegeben. Neben den 24 A Nennstrom nennt das Datenblatt eine Bemessungsstoßspannung von 8 kV und Verschmutzungsgrad 3. Die Abmessungen betragen 5,2 mm in der Breite, 38,9 mm in der Höhe und 51,3 mm in der Tiefe. Die Frontverdrahtung in abgewinkelter Bauform hält die Anschlussseite gut erreichbar, und die Klemme bildet ein einzelnes Potential. Blau steht im Elektroalltag üblicherweise für den Neutralleiter, sodass Sie Außenleiter- und Neutralleiterreihen optisch sauber trennen können. Welche Funktion die Klemme in Ihrer Anlage übernimmt, legt am Ende die Planung der Elektrofachkraft fest.
CAGE CLAMP im täglichen Handwerkseinsatz
Die Käfigklemme arbeitet mit Federkraft. Der abisolierte Leiter wird eingeführt und von der Klemmstelle gehalten. Vorgesehen ist eine Abisolierlänge von 10 bis 12 mm. Wer Serienverteiler fertigt oder Anlagen im Bestand erweitert, kalkuliert damit kürzere Verdrahtungszeiten und spart die bei Schraubklemmen übliche Nachzieh-Routine. Betreiber von Hotels, Gastronomiebetrieben und Filialen mit knappen Wartungsfenstern profitieren davon ebenso wie Kfz-Werkstätten mit mehreren Maschinenanschlüssen.
Von der Werkhalle bis ins Wohnhaus
Industrie, Logistik und Kommunen setzen Reihenklemmen dieser Bauart in Maschinensteuerungen, Torantrieben sowie Beleuchtungs- und Lüftungsverteilern ein. Genauso lohnt sich die Klemme im privaten Bereich. Im Homeoffice mit eigener Unterverteilung, im Arbeitszimmer mit fest installierten Geräten oder in der Garage mit Werkbank-Steckdosen lassen sich Abgänge übersichtlich zusammenfassen. Auch die Stromkreise für Schlafzimmer und Wohnzimmer, die im Hausflur oder Keller zusammenlaufen, bleiben durch eine farbig getrennte Klemmenreihe nachvollziehbar. Das ist Profi-Qualität auch für Ihr Zuhause.
Was diese Klemme im Verteiler auszeichnet
- Farbliche Trennung: Die blaue Ausführung hebt Neutralleiterreihen sofort hervor und verkürzt die Fehlersuche bei Service-Einsätzen.
- Solide Leistungsdaten: 24 A Nennstrom und 800 V Bemessungsspannung eignen sich für typische Steuer- und Verteilerkreise in Gewerbe und Haushalt.
- Platzsparend auf DIN 35: Bei 5,2 mm Breite passen viele Klemmen in ein Verteilerfeld, was Nachrüstungen ohne Gehäusewechsel erleichtert.
- Polyamid 66 als Isolierstoff: Der bewährte Kunststoff bildet die Isolation der Klemme; ausgelegt ist sie auf Verschmutzungsgrad 3 und 8 kV Stoßspannung.
- Einzelstück-Bestellung: Sie bestellen genau die Menge, die Ihr Projekt braucht, vom Einzelstück bis zur kompletten Klemmenreihe.
Montagehinweise und Bestellung
Montage und Verdrahtung gehören ausschließlich in den spannungsfreien Zustand und in die Hände einer Elektrofachkraft. Sie prüft Leiterquerschnitte, Schutzeinrichtungen und die Einbausituation, bevor die Anlage wieder zugeschaltet wird. Das gilt für die Fertigungshalle genauso wie für den Hobbykeller oder die Werkstatt im Eigenheim. Dokumentieren Sie die Belegung in Ihrem Verteilerplan, damit spätere Erweiterungen schnell und nachvollziehbar gelingen.
Planungssicherheit für Wiederholungsbestellungen
Einheitliche Reihenklemmen vereinfachen die Lagerhaltung. Wer in Betrieb, Hausverwaltung oder Elektrohandwerk durchgängig auf die Serie 2002 setzt, hält weniger Varianten vor und ordnet Ersatz schneller zu. Auch Einzelhandel und Filialisten profitieren, wenn Standardverteiler in mehreren Märkten identisch aufgebaut werden. Private Bauherren und Heimwerker kaufen mit dem Einzelstück genau das, was ihr Projekt auf Balkon, Terrasse oder im Partyraum mit eigener Stromverteilung wirklich braucht. Fragen zur Auswahl beantwortet Ihnen das Team von Leuchtmittelmarkt gern.
