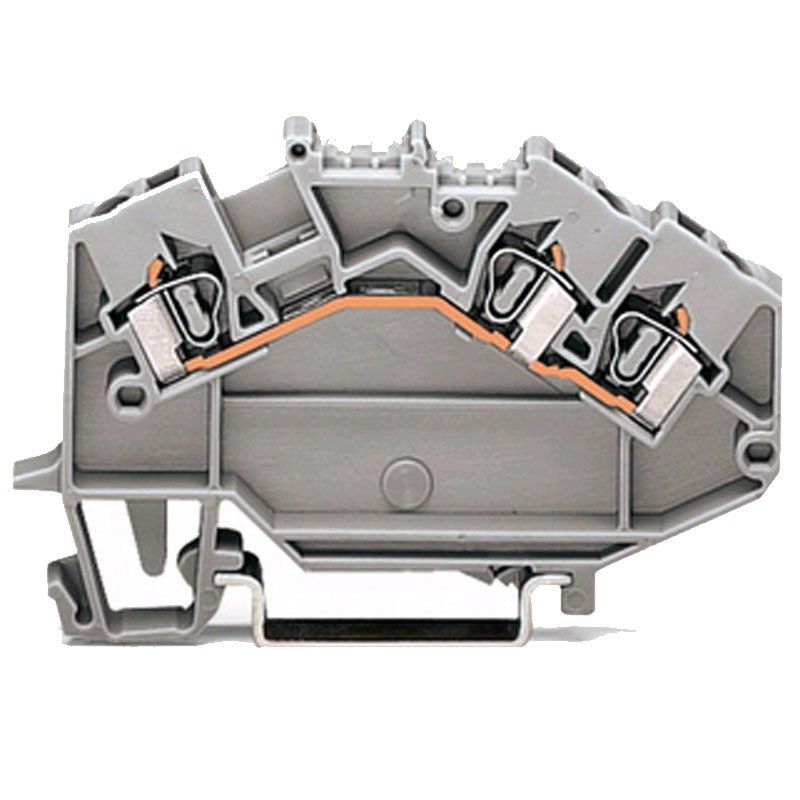

Wer Schaltschränke, Unterverteilungen oder Maschinensteuerungen verdrahtet, braucht Reihenklemmen, die auch nach Jahren noch zuverlässig Kontakt halten. Die Wago 3-Leiter-Durchgangsklemme 780-631 (1 Stück) ist genau für diesen Alltag gebaut: ein Potential, drei Klemmstellen, 24 A Nennstrom und eine Bemessungsspannung von 1000 V nach IEC/EN 60947-7-1 – verpackt in ein nur 5 mm schmales Gehäuse für die Tragschiene DIN 35.
CAGE CLAMP auf 5 mm: kompakte Reihenklemme für dichte Klemmenleisten
Mit 5 mm Breite, 43,5 mm Höhe und 77 mm Tiefe gehört die 780-631 zu den schlanken Vertreterinnen der WAGO-Serie 780. Auf einem Meter Tragschiene lassen sich so deutlich mehr Potentiale unterbringen als mit breiteren Klemmen – ein echter Gewinn, wenn im Verteilerschrank jeder Zentimeter zählt. Die Käfigzugfeder CAGE CLAMP klemmt eindrähtige, feindrähtige und mehrdrähtige Leiter wartungsfrei; ein Nachziehen von Schrauben bei Wartungsintervallen entfällt. Die abgewinkelte Bauform mit Frontverdrahtung erleichtert das Einführen der Adern von vorn, sodass auch in eng belegten Feldern sauber gearbeitet werden kann.
Elektrische Reserven für Industrie, Gebäudetechnik und Gewerbe
Die Bemessungsstoßspannung von 8 kV und die Auslegung für Verschmutzungsgrad 3 zeigen, dass die Klemme nicht nur für saubere Laborumgebungen gedacht ist. Auch in Produktionshallen, Logistikzentren, Kfz-Werkstätten oder Technikräumen von Hotels und Einzelhandelsfilialen, wo Staub und gelegentliche Betauung zum Alltag gehören, bleibt die Isolation auf der sicheren Seite – vorausgesetzt, die Klemme sitzt wie vorgesehen in einem geeigneten Gehäuse. Der Isolierstoff Polyamid 66 gilt als bewährter Werkstoff für Reihenklemmen; die geringe Brandlast von 0,177 MJ pro Klemme fließt bei Bedarf in Brandschutzbetrachtungen von Schaltanlagen ein. Für Elektrohandwerk und Facility Management bedeutet das: eine Klemme, die in Neubau, Sanierung und Instandhaltung gleichermaßen funktioniert und sich als Lagerartikel für den Servicewagen eignet.
Praxisvorteile der WAGO 780-631 Durchgangsklemme im Überblick
- Schnell verdrahten: Leiter auf 8–9 mm abisolieren, Klemmstelle mit dem Betätigungswerkzeug öffnen, Ader einführen – fertig ist eine vibrationsfeste Verbindung ohne Anzugsdrehmoment.
- Drei Anschlüsse, ein Potential: Ein Zuleiter und zwei Abgänge lassen sich an einer einzigen Klemme auflegen, ohne dass zusätzliche Verteilklemmen nötig sind.
- Platzsparend im Verteiler: Die 5 mm Baubreite schafft Luft für Reserveklemmen und spätere Erweiterungen, ohne dass gleich ein größeres Gehäuse fällig wird.
- Hohe Isolationsreserve: 1000 V Bemessungsspannung und 8 kV Bemessungsstoßspannung geben Sicherheitsabstand zu den üblichen 230/400-V-Netzen in Gebäude und Gewerbe.
- Leichte Lagerhaltung: Mit 9,25 g pro Stück und einheitlicher grauer Farbe lässt sich die Klemme als Standardartikel in Sortimentskästen von Werkstatt und Servicefahrzeug bevorraten.
Vom Schaltschrank ins eigene Zuhause: Garage, Werkstatt und Garten
Profi-Qualität zahlt sich auch daheim aus. Wer eine Unterverteilung für die Garage, den Hobbykeller, die private Werkstatt oder die Außenbeleuchtung in Garten und Wintergarten plant, profitiert von denselben übersichtlichen Klemmenleisten wie im Gewerbe. Gleiches gilt, wenn für Arbeitszimmer oder Homeoffice zusätzliche Stromkreise entstehen. Wichtig: Arbeiten an der festen Elektroinstallation gehören in die Hände einer Elektrofachkraft und erfolgen ausschließlich im spannungsfreien Zustand – gegen Wiedereinschalten gesichert und auf Spannungsfreiheit geprüft.
Montagetipps für eine saubere Klemmenleiste
In der Praxis empfiehlt es sich, die Klemmen in Reihe auf die Tragschiene DIN 35 aufzurasten und den Klemmenblock je nach Aufbau mit einer passenden Abschlussplatte sowie Endhaltern zu sichern. Die Abisolierlänge von 8 bis 9 mm sollte exakt eingehalten werden: Zu kurz abisolierte Adern klemmen nicht sicher, zu lang abisolierte lassen blanke Leiterteile stehen. Wer höhere Ströme führen muss, findet in der 6 mm breiten Schwesterklemme 781-631 mit 32 A Nennstrom eine Ergänzung mit identischer Höhe und Tiefe. Da die Klemme einzeln verkauft wird, bestellen Gewerbekunden und Hausverwaltungen exakt die benötigte Stückzahl für jedes Projekt nach.
