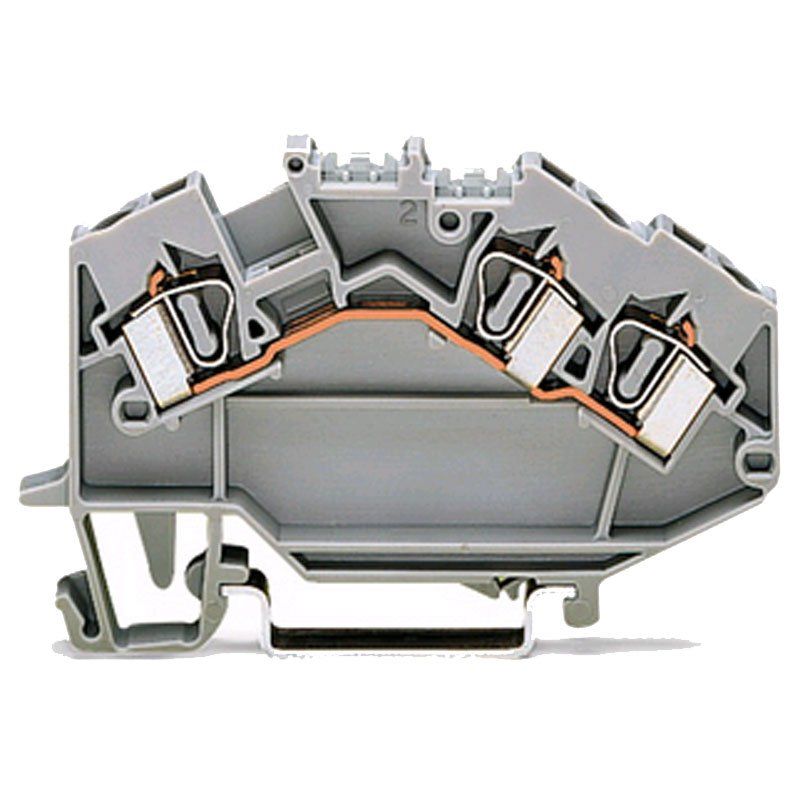

Wenn auf einer Klemmenleiste höhere Ströme geführt werden sollen, ohne dass die Verdrahtung unübersichtlich wird, ist eine kräftigere Durchgangsklemme gefragt. Die Wago 3-Leiter-Durchgangsklemme 781-631 (1 Stück) bringt 32 A Nennstrom und 1000 V Bemessungsspannung auf nur 6 mm Baubreite und verbindet drei Leiter auf einem gemeinsamen Potential. Gerastet wird sie auf die Tragschiene DIN 35, angeschlossen über die bewährte Federklemmtechnik CAGE CLAMP.
Leistungsstarke 32-A-Durchgangsklemme für Verteilung und Maschinenbau
Im Vergleich zur 5 mm schmalen Schwester 780-631 mit 24 A bietet die 781-631 spürbar mehr Stromtragfähigkeit bei nur einem Millimeter Mehrbreite. Höhe (43,5 mm) und Tiefe (77 mm) sind identisch, sodass beide Typen optisch und mechanisch harmonisch nebeneinander auf einer Schiene sitzen können. Das macht die Klemme interessant für Einspeisungen von Unterverteilungen, für Motorzuleitungen im Sondermaschinenbau oder für Verteilungen von Hallenbeleuchtung in Lager und Logistik. Bemessen ist sie nach IEC/EN 60947-7-1, der maßgeblichen Norm für Reihenklemmen mit Kupferleitern.
Isolationsfestigkeit und Werkstoff für anspruchsvolle Umgebungen
Mit einer Bemessungsstoßspannung von 8 kV ist die Klemme gegen transiente Überspannungen ausgelegt, wie sie etwa durch Schaltvorgänge im Netz entstehen. Der Verschmutzungsgrad 3 deckt Umgebungen ab, in denen leitfähige Verschmutzung oder Betauung auftreten kann – typisch für Schaltschränke in Kfz-Werkstätten, Lagerhallen, kommunalen Pumpstationen oder Technikräumen von Hotellerie und Gastronomie. Das Gehäuse besteht aus Polyamid 66, einem im Reihenklemmenbau etablierten Isolierwerkstoff; pro Klemme beträgt die Brandlast 0,211 MJ, ein Wert, den Planer bei Brandschutzbewertungen von Schaltanlagen heranziehen können. Auch Veranstaltungstechnik und Einzelhandel profitieren: In festen Verteilungen von Bühnen, Ladenflächen oder Schaufensterbeleuchtung bleibt die Klemmenleiste dank grauer Standardfarbe und klarer Struktur leicht dokumentierbar, und Erweiterungen lassen sich bei freiem Platz auf der Tragschiene einfach anfügen.
Warum Elektrobetriebe auf die 781-631 setzen
- Mehr Strom auf kleinem Raum: 32 A Nennstrom bei 6 mm Breite erlauben kompakte Klemmenleisten auch für leistungsstärkere Abgänge.
- Federkraft statt Schraube: CAGE CLAMP hält den Leiter mit konstantem Anpressdruck – kein Nachziehen bei Wartungen, keine Gefahr durch vergessene Drehmomente.
- Drei Klemmstellen pro Potential: Einspeisung und zwei Abzweige an einer Klemme reduzieren Brückenbedarf und machen die Leiste übersichtlicher.
- Bequeme Frontverdrahtung: Dank abgewinkelter Bauform werden die Adern von vorn eingeführt und bleiben auch in dicht bestückten Schaltschränken gut zugänglich.
- Planbare Nachbestellung: Als Einzelstück erhältlich, lässt sich die Klemme projektgenau ordern – ideal für Hausverwaltungen und Facility Management mit wiederkehrendem Instandhaltungsbedarf.
Abisolieren, aufrasten, anschließen – richtig montiert
Für eine dauerhaft sichere Verbindung werden die Leiter auf 9 bis 10 mm abisoliert – also etwas länger als bei der 780-631. Anschließend wird die Klemmstelle mit einem passenden Betätigungswerkzeug geöffnet, die Ader bis zum Anschlag eingeschoben und das Werkzeug wieder entfernt. Den Abschluss einer Klemmenreihe bilden je nach Aufbau eine Abschlussplatte und Endhalter, damit nichts auf der Tragschiene verrutscht. Mit 11,706 g pro Stück fällt die Klemme auch bei größeren Abnahmemengen kaum ins Gewicht.
Profi-Klemme für Keller, Werkstatt und Wintergarten im eigenen Zuhause
Was sich in Industrie und Gewerbe bewährt, überzeugt auch im privaten Umfeld. Bei der Erneuerung der Hausverteilung, beim Aufbau einer Unterverteilung im Keller oder Hobbyraum, bei der Elektrik für Werkstatt und Garage oder bei der Versorgung von Wintergarten, Terrasse und Garten sorgt die 781-631 für eine aufgeräumte, belastbare Klemmenebene. Bitte beachten: Die Installation erfolgt immer im spannungsfreien Zustand durch eine Elektrofachkraft, die Absicherung, Leitungsquerschnitt und Verlegeart auf den jeweiligen Stromkreis abstimmt. So erhalten Sie Profi-Qualität aus dem Schaltschrankbau auch für Ihr Zuhause.
